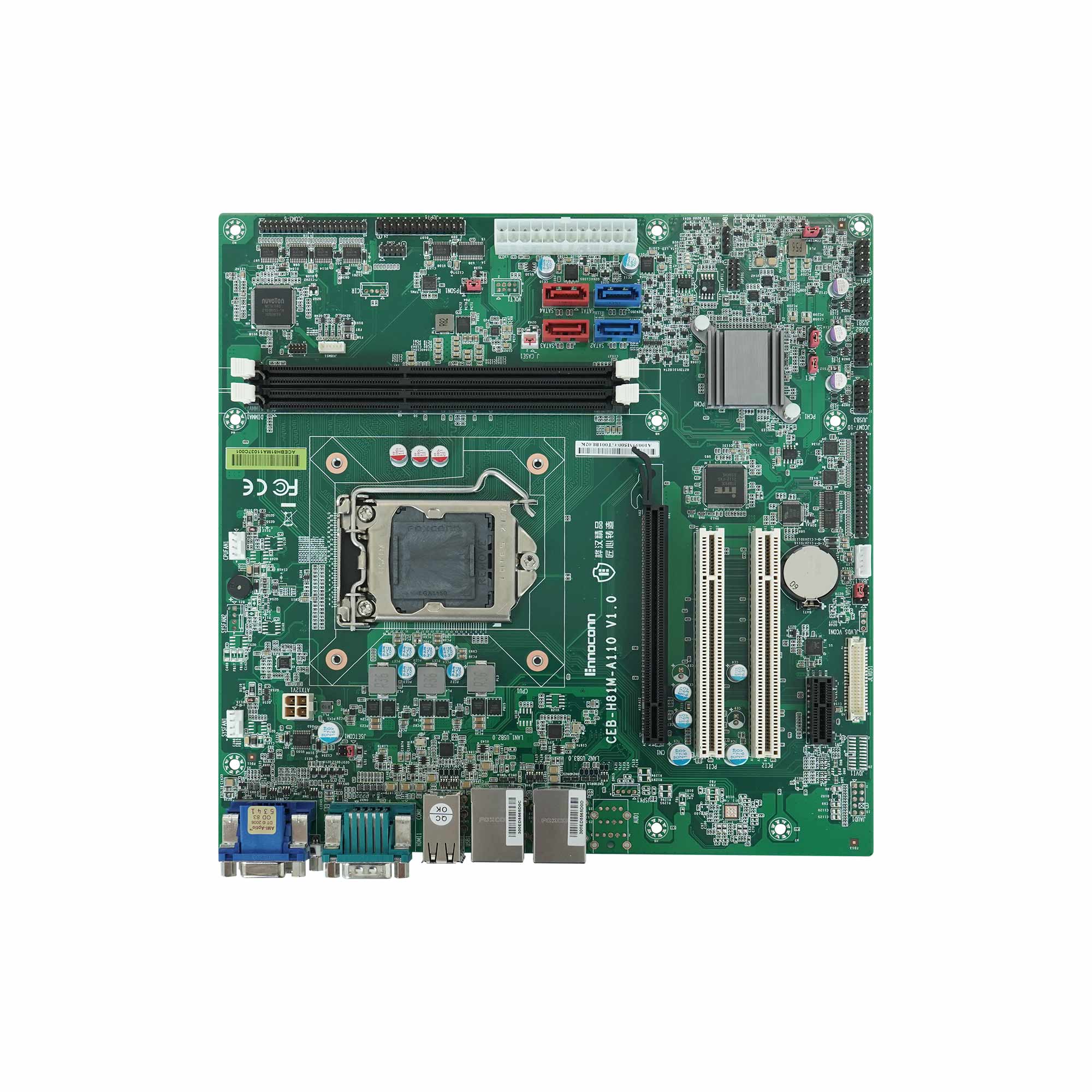

CEB-H81M-A110

嵌入式工业主板CEB系列>Micro-ATX

Intel H81 Chipset, 2 x LAN, VGA/HDMI/DVI-D/LVDS, 14 x USB, 2 x PCIe, 2 x PCI, Micro ATX MB

产品特性

Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, 功耗最高支援到65W
双通道 DDR3(1.5V)1333/1600MHz, 高达16GB
支持VGA,DVI-D,HDMI, LVDS独立双显
支持双 GbEs,SATA3.0, USB3.0,8位GPIO
支持2个RS232/422/485和8个RS232串联端口
1个PCIe X16 (Gen3)和1个PCIe X1, 和2个PCI 扩展口
支持 S5状态下USB断电功能
支持Ennoconn USB SR Pro技术



产品规格

处理器 Processor Intel®4th Core ™ i7/i5/i3/Pentium®/Celeron® Processor, LGA1150 Socket, TDP up to 65W
芯片组 Chipset Intel® H81
内存 Memory Dual Channel, 2 x U-DIMM Slot, DDR3(1.5V) 1333/1600MHz, up to 16GB
存储 Storage 2 x SATA2.0, 2 x SATA3.0
显示 Display Intel® HD Graphics
网口 Ethernet 2 x Realtek® 8111G-CG GbE (10/100/1000 Mbps)
音频 Audio Realtek® ALC269 HD Audio codec, supports 2.1-channel
BIOS AMI UEFI BIOS
外部接口 Rear I/O 1 x VGA: max resolution up to 1920 x 1600@60Hz 1 x DVI-D: max resolution up to 1920 x 1200@60Hz 1 x HDMI: max resolution up to 4096 x 2304@24Hz 2 x USB3.0, 6 x USB2.0 support USB SR Pro 2 x RJ45 1 x RS232 1 x Line-in, 1 x Line-out, 1 x Mic-in
内部接口 Internal I/O 1 x LVDS: supports dual channel 24 bit and up to 1920 x 1200@60Hz 6 x USB2.0 1 x 8 bit GPIO 2 x RS232/422/485, 7 x RS232 1 x Speaker 1 x CPU_Fan, 1 x SYS_Fan 1 x F_Panel (Power LED, HDD LED, Power button, reset button)
扩展接口 Expansion 1 x PCIe X16 (Gen3) 1 x PCIe X1 2 x PCI
环境 Environment 操作温度 Operation Temp.: 0℃ ~ 60℃ 存储温度 Storage Temp.: -40℃ ~ 85℃ 操作湿度 Operation Humidity: 5% ~ 95%, 非凝结状态 Non-condensing 存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing
电源输入 Power Input 244 x 244 mm (9.6" x 9.6")
尺寸 Dimensions 244 x 244 mm (9.6" x 9.6")
操作系统 OS Windows7/8.1/10, Linux

订购清单

标配 Standard 型号 Model 描述 Description
35091AW00-JTU-G SATA Signal Cable Assembly,400mm,+/-20mm
2T680B200-G9F-G  IO SHIELDING
选配 Optional 型号 Model 描述 Description
35105BH00-38L-G  COM3~6/COM7~10,COM cable with bracket,500mm+/-20mm
35106KY00-38L-G  COM2, COM Cable with bracket,360mm+/-10mm
35106KW00-38L-G 2 to 4 USB Cable with bracket,250mm+/-15mm
35106BR00-38L-G 1 to 2 USB Cable with bracket
49020AH00-59Y-G CPU Cooler, support 65W, LGA115X Series
