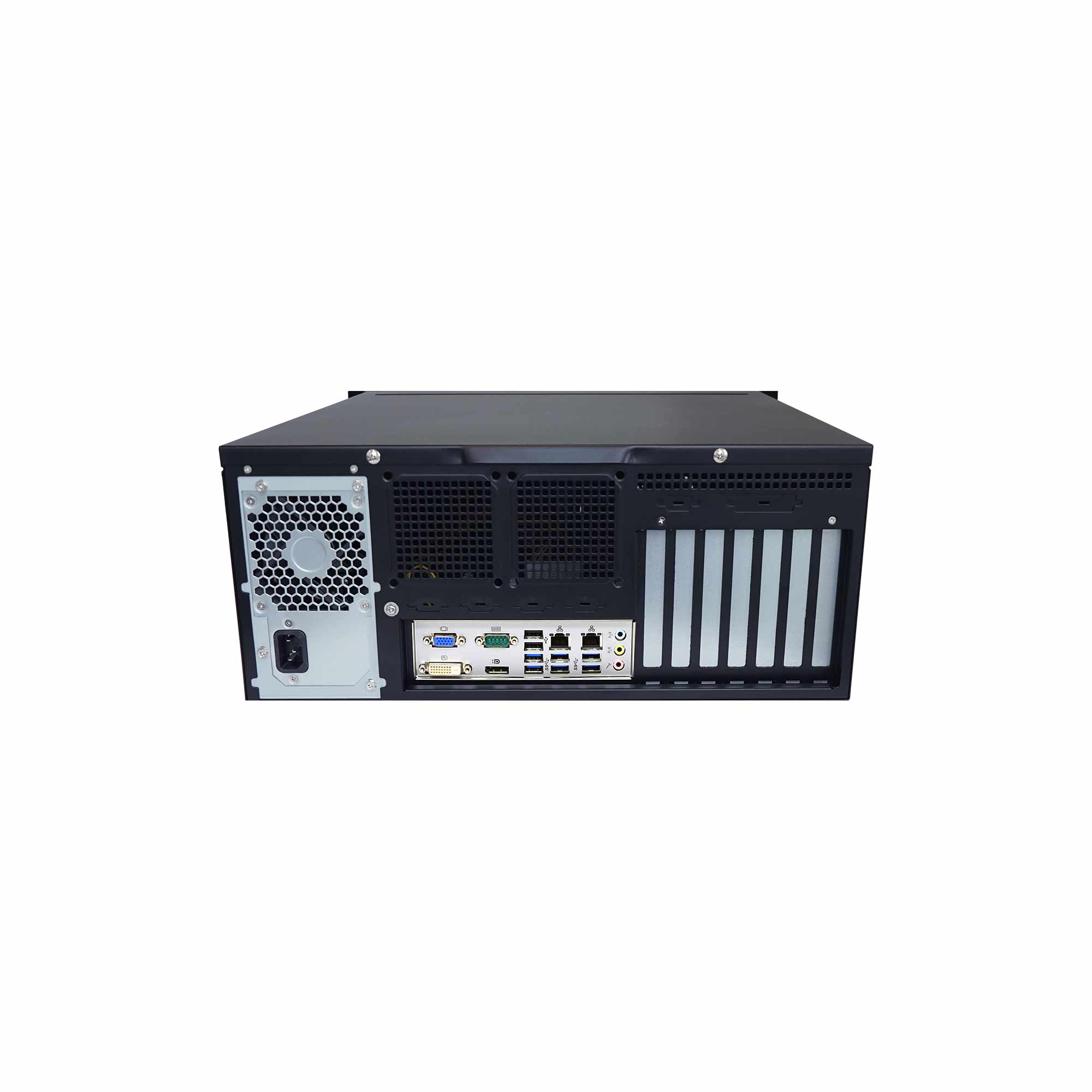

CEFS-RA21-Q17A-4U

高效能多扩展工控机CEFS系列 >上架型 >4U IPC-420

4U 标准上架式工业计算机, 三显(VGA/DVI-D/DP++),双网,13 x USB,6 x COM,多扩展

产品特性

Intel®6/7代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, 功耗最高支援到95W
采用Q170芯片组
支持双千兆网口
支持VGA、DVI-D、DP++三屏异显
内置PCI,PCIe插槽,支持多种模块扩展
抗震动磁盘架设计,可支持1个5.25寸光驱、2个2.5"SSD、3个3.5"HDD硬盘
前部可访问 USB接口,更易于数据传输
海岸线上的USB端口支持Ennoconn USB SR Pro

产品规格

系统 System
处理器 Processor Intel® 6th/7th Gen Core™ i7/i5/i3/Pentium®/Celeron® Processor, LGA1151 Socket, TDP up to 95W
芯片组 Chipset Intel® Q170 Chipset
内存 Memory Dual Channel, 4 x U-DIMM Slot, DDR4 2133/2400MHz , up to 64GB
图形 Graphics Intel® HD Graphics, triple display
存储 Storage 4 x SATA3.0, 1 x M.2 2242/2280 (SATA3.0/PCIe3.0 supported)
操作系统 OS 6th Gen CPU : Windows7/8/10, Linux 7th Gen CPU : Windows10, Linux
外部接口 External I/O
网口 Ethernet 1 x Intel® i219-LM GbE, 1 x Intel® i210AT/211AT (10/100/1000 Mbps)
显示 Video 1 x DVI-D: max resolution up to 1920 x 1200@60Hz 1 x VGA: max resolution up to 1920 x 1200@60Hz 1 x DP++: max resolution up to 4096 x 2304@60Hz
串口 COM 1 x RS232/422/485 (with auto flow control)
USB 6 x USB 3.0, 4 x USB 2.0 (Rear USB ports support Ennoconn USB SR Pro)
按钮 Button 1 x Power Button, 1 x Reset Button
指示灯 LED 1 x Power LED, 1 x HDD LED
内部接口 Internal I/O
扩展接口 Expansion 2 x PCIe X16 (Gen3, 1 x 16 or 2 x 8 link), 3 x PCIe X4 (X4 link), 2 x PCI
风扇 FAN 1 x CPU Fan, 2 x System Fan
USB 3 x USB2.0 (Type-A share USB signal with one USB2.0)
GPIO 1 x 16-bit GPIO
串口 COM 1 x RS232/422/485, 2 x RS232/485, 2 x RS232
LPT 1 x LPT
PS/2 1 x PS/2 pinheader (keyboard and mouse)
信赖平台模块 TPM Nuvoton TPM1.2
环境 Environmental
操作温度 Operating Temp. 0℃ ~ 40℃
存储温度Storage Temp. -20℃ ~ 60℃
湿度Relative Humidity 5% ~ 95%, 非凝结状态Non-condensing
随机振动 Random Vibration 5~500Hz, 1Grms (HDD)operation
正弦振动 Sine Vibration 5~500Hz, 2G Non-operation
机械冲击 Shock 10G @ 11ms operation
看门狗定时器 Watchdog Timer
电源 Power
电源输入 Power Input 100~240V(AC)
电源功耗 Power Watt 300W
机构 Mechanical
外观 Housing SECC 1.2mm
尺寸 Dimension 480.8(W) x 177(H) x 478.6(D) mm
重量 Weight 15kg(约)
安装方式 Mounting 机柜式 (Rack-Mount)
认证 Certification
安规认证 Safety Certification CCC&CE&FCC

订购清单

标配 Standard 型号 Model 描述 Description
35074KN00-704-G AC Power Cable,1500mm,+70/-0mm,I-SHENG,T
35091QW00-0R3-G S-ATA Signal Cable Assembly,400mm,+/-20mm
选配 Optional 型号 Model 描述 Description
86011CG00-01T-G Desktop SPS,500W PFC,HUNTKEY,HK601-11PP
860117D00-289-G Desktop SPS,650W Non PFC,LITEON,PS-8651-
86011BJ00-01T-G PC SPS,750W,HUNTKEY,HK850-11PP
86020E400-66A-G Server SPS,850W 1U,GREATWALL,GW-ATX850BL
86020GK00-66A-G SPS,1000W 1U,GREATWALL,GW-EPS1000DA(90+)
351061R00-JTU-G LPT cable with bracket, 450mm
351061S00-JTU-G GPIO cable with bracket,350mm
35106BR00-38L-G 1 to 2 USB Cable with bracket,300mm+/-15mm
351091T00-0R3-G Com*1 Bracket Cable,400mm,+/-10mm,KASIJI
351091S00-0R3-G Com*2 Bracket Cable,400mm,+/-10mm,KASIJI
