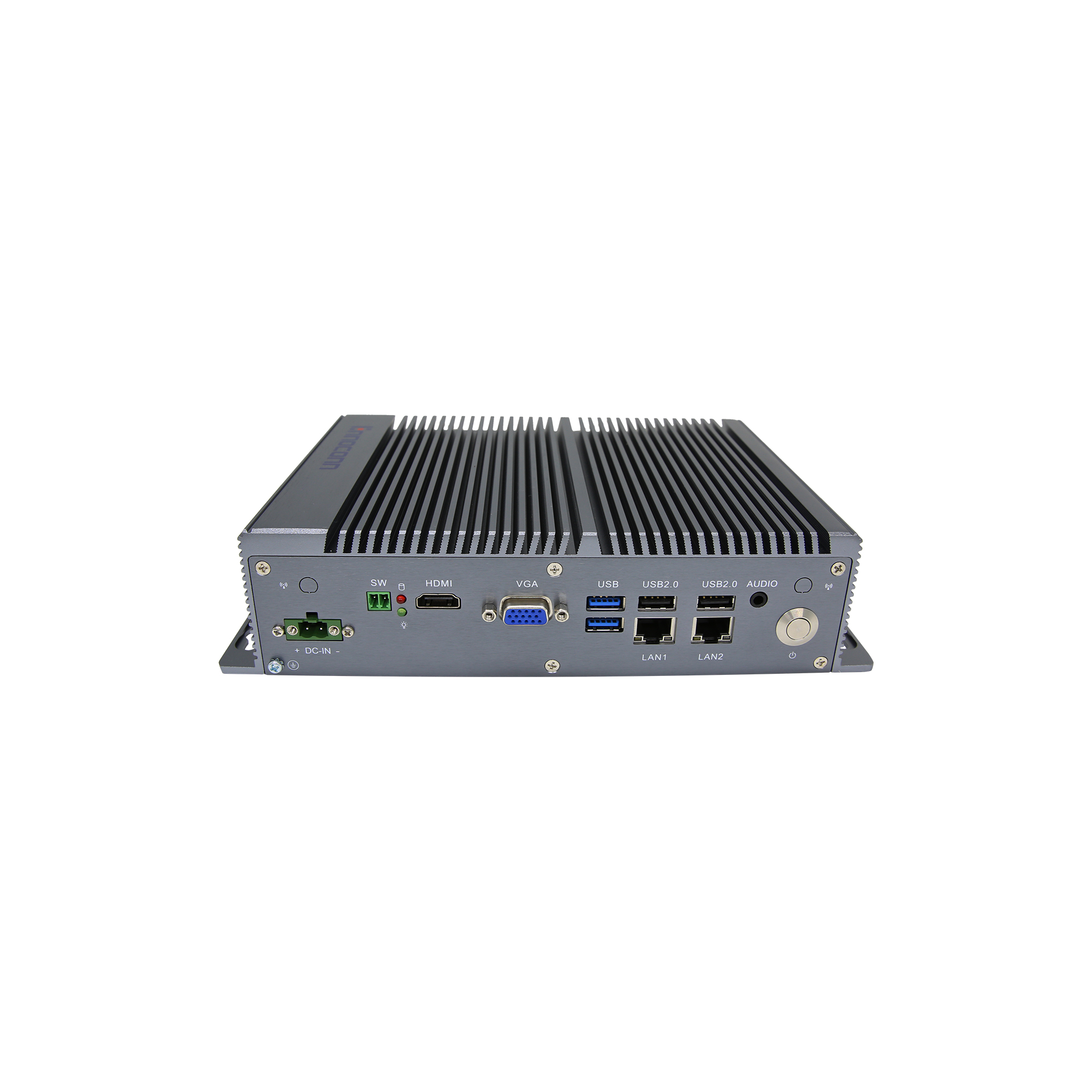

CES-R6X0-W26A

嵌入式无风扇工业电脑CES&CEAS系列 >CES-R 通用型系列

Intel® Skylake Core i3-6100U/i5-6200U/i7-6500U CPU dual-core, TDP 15W, 2 x LAN, 6 x COM, 6 x USB, 9-36V power input, fanless system

产品特性

板载Intel® Skylake i3-6100U/i5-6200U/i7-6500U双核处理器,主频最大可以达到2.5GHz
支持单通道DDR4 1866/2133MHz SO-DIMM内存插槽,内存容量最大可达16GB
支持双千兆网口
支持VGA/HDMI多扩展显示
内置1 x 2.5寸HDD/SSD可扩充支架
内置1 x Mini-PCIe及2 x M.2支持多种模块扩展
宽压9~36V DC-IN,可锁附凤凰端子接口





产品规格

系统 System
处理器 Processor Intel® Core ™ i3-6100U Processor (2.3GHz) Intel® Core ™ i5-6200U Processor (2.3GHz, up to 2.8GHz) Intel® Core ™ i7-6500U Processor (2.5GHz, up to 3.1GHz)
内存 Memory 1 x DDR4 1866/2133MHz SO-DIMM, up to 16 GB
图形 Graphics Intel® HD Graphics 520, dual display
存储 Storage 1 x SATA 3.0 for 2.5" HDD/SSD 1 x mSATA, 1 x M.2 2242 Slot
操作系统 OS Windows 7/8/10, Linux
看门狗定时器 Watchdog Timer Programmable 255 levels timer interval, from 1~255 sec/min
外部接口 External I/O
网口 Ethernet 2 x RJ45 Intel® i211AT GbE (10/100/1000 Mbps)
显示 Video 1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 4096 x 2160
音频 Audio 1 x Line-out&Mic-in (2 in 1) Realtek® ALC269 HD Audio codec
串口 COM 3 x RS232/422/485 (1 x RS232/422/485 optional) 4 x RS232/485 1 x RS232 (optional)
USB 4 x USB2.0, 2 x USB3.0
GPIO 1 x 8-bit programmable GPIO
按钮 Button 1 x Power button
指示灯 LED 1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off) 1 x HDD LED (Red blink for Data read or write)
远程开关 Remote ON-OFF 1 x Remote ON-OFF
内部接口 Internal I/O
扩展接口 Expansion 1 x Mini-PCIe slot (PCIe/SATA signal supported) 1 x M.2 2242 slot (PCIe/SATA signal supported) 1 x M.2 2230 slot (WiFi/PCIe/USB2.0 signal supported)
SIM 卡 1 x SIM socket
扩展模组 Extension module
环境 Environmental
操作温度 OperatingTemp. -20℃ ~ 60℃ (SSD), 0℃ ~ 40℃ (HDD)
存储温度 Storage Temp. -40℃ ~ 85℃
湿度Relative Humidity 5% ~ 95%, 非凝结状态Non-condensing
振动 Vibration SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation
机械冲击 Shock Operation: 10G@11ms Non-operation: 30G@11ms
电磁兼容 ESD Contact 6KV, Air 10KV
电源 Power
电源输入 Power Input 9~36V DC, 2-pin phoenix connector
机构Mechanical
外观 Housing 铝合金 Aluminum Alloy
安装方式 Mounting Desk-Mount, Wall-Mount, DIN-Rail(optional) VESA-mount (75 x 75mm,100 x 100mm,optional)
尺寸 Dimension 245 x 153 x 57.5 mm
重量 Weight 1.9kg
认证 Certification
安规认证 Safety Certification CCC, CE, FCC

订购清单

标配 Standard 型号 Model 描述 Description
35074RQ00-JTU-G SATA Power+data cable,150mm,+/-10mm
34046KC00-600-G 10pin GPIO Connector,3.5mm,FOXCONN
2G151DT00-HUH-G M2-2242_THERMAL-PAD,28*26*1.5mm
34046QH00-GLA-G 2pin DC-IN Phoenix Connector,5mm,FOXCONN
34046QJ00-600-G 2pin Remote Connector,3.5mm,DECA
选配 Optional 型号 Model 描述 Description
CTO-060W-FSP0 CEA-060W-FSP0,FSP 60W adapter, 150cm power cord
CTO-060W-LT00 CEA-060W-LT00,LITEON 60W adapter,150cm power cord
35105J200-JTU-G 2*5pin COM cable,150mm,+/-10mm
2T718TH00-JV5-G CES-Rxxx-W_VESA-MOUNT/DIN-Rail Kit,244*140*14
