工控小白都能看懂:史上最全工业主板供电用料解析二

  • 栏目:产品新闻

  • 发布时间:2022.07.06

  • 点击数:2497

作为工业计算机各个硬件子系统的工作平台,主板承载着电流和数据流两大流量,由于处理器在工业电脑运行中起着至关重要的作用,因此主板供电部分设计的优劣,直接影响到整机工作的稳定性和安全性,除了满足处理器供电的需求,优秀的主板供电还可以在处理器超频状态下提供更加稳定、纯净的电流输出,为优秀的超频成绩奠定良好的硬件基础。

小编接上篇继续跟给你讲解来自桦汉科技的工业主板电子物料组成,让你从工控大牛晋升工控大神!


1、工业主板的PCB板层数

主板的质量是由主板供电、主板做工用料、主板PCB、主板设计所决定。商用主板一般是4层设计或6层设计,即主信号层、接地层、电源层、次信号层、辅助电源层、中信号层。除了主信号层、接地层、电源层、次信号层、辅助电源层、中信号层外为了增强工控机的性能稳定性,在设计上会增加了多一层主信号层,接地层,电源层以及次信号层。PCB板是工业主板集成电路的重要载体,虽然说PCB主板的层数不是越多越好,但是PCB的层数多,对于稳定性来言,与电子用料的密集度,布线的整合性,是有着绝对的优势。



2、工业主板的用料—Power IC

电子系统中 Power IC 的作用就是为计算处理核心器件供电,其中最典型的就是DC/DC转化器模块,它会将电源总线上的电压转化为负载点(POL)所需的电压。而随着新一代计算处理核心器件(如CPU、DSP、DPGA、ASIC等)性能的提升和功能的丰富,它们所需要的功率也在增加,与此同时系统的外形空间却更趋紧凑,这就使得 Power IC的功率密度不断攀升,并且还要满足效率、更宽输入电压范围和更快瞬变响应等要求。而应对这一挑战最佳的解决方案,就是不断提升Power IC的集成度,将多个功能“塞”进单一紧凑的封装中。通过不断提升集成度,满足更高的功率密度需要,适应系统小型化的要求。



3、工业主板的用料—EMC器件、共模电感、ESD.TVS

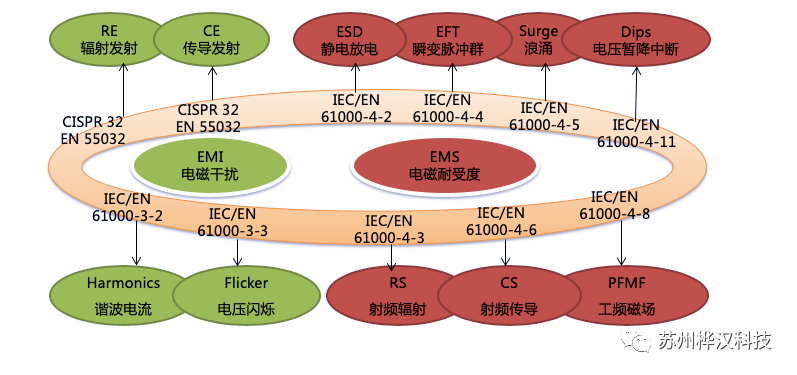

满足电磁兼容性功能的元器件就是电磁兼容(EMC)元器件。电磁兼容性元器件是解决电磁干扰发射和电磁敏感度问题的关键,正确选择和使用这些元器件是做好电磁兼容性设计的前提。共模电感主要是用来解决EMI(电磁干扰)问题;其实根据共模电感的特性,对共模信号有很好的抑制效果,对差模信号几乎无影响。但是对于ESD(静电放电试验)来说,其也是一种共模干扰,所以在合适的位置用上共模,对ESD能起到很好的作用。ESD放电过程中形成的电流,以共模电流为主。对于减小共模电流最有效的方法之一就是采用共模电感,共模电感对于阻塞和消耗共模电流是有效的,为了提供一个阻抗给共模电流,导线必须缠绕在磁芯上,这样共模电流产生的磁通在磁芯中叠加,而差模电流产生的磁通在磁芯中相减。所以由于差模电流产生的磁通量在磁芯中相互抵消,所以共模电感(理想情况下)不会影响有用信号。



4、工业主板的用料—连接器

连接器主要作用就是用于保护主板正常运行,使设备不受外部环境的影响,避免主板故障出现短路现象。这些重要作用离不开它的三个功能,分别如下:

  • 连接功能,其中工业连接器的插拔力测试是检测其性能的测试方法。连接器的连接功能是决定器件使用寿命的重要因素。同样,连接器接触件的结构和滑动摩擦指数也会影响工业连接器的使用寿命。
  • 工业连接器的接触电阻、绝缘电阻和电气强度。由于工业连接器是一种防止因外部问题导致的泄漏和短路的设备,它必须具有保护电器的功能。
  • 工业连接器对环境的自我保护功能。具有较好的防水、防尘、耐高温等特点,具有抗冲击、防冲击的功能。工业设备的可靠性和坚固性取决于工业生产中设备不可避免的碰撞。



 工业主板的电子用料与制作工艺水准,决定着主板的质量好坏。电子元器件的采购渠道也是一个关键因素。在当前面临内存、CPU、面板、存储等关键料件短缺的严峻市场环境下,桦汉科技完善的供应链管理系统优势得以显现出来,可以从富士康科技集团的采购策略上争取到更多原厂资源,保证供货充足,在不延误用户交期的情况下,还能保证良品顺利出货到用户现场,提升客户满意度。富士康科技集团采购优势中的的来料检测工序,从源头把控料件的品质,不会在混乱并缺料的大环境下出现假料、不良料、缺料情况的出现。秉承不流出不良品的品质控管原则;凭借QC严格检验,依托桦汉闭环式质量保障;可以做到监控无死角,阻断不良品流出路径。
