作为现代工业与技术的核心驱动力，机器视觉已经在多种场景下代替人眼实现了包括识别、测量、定位和检测等功能。GGII预计至2025年全球机器视觉市场规模将超过1200亿元，2022-2025年GAGR为13.22%，增长稳健。

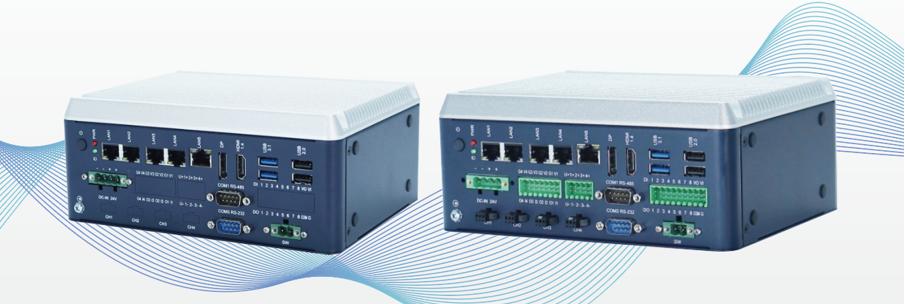

桦汉科技全新推出CES-MV30系列视觉行业专用机，通过原生集成视觉核心组件与全系工业接口，助力用户构建简洁、可靠、高性能的智能视觉平台。

强劲算力驱动复杂视觉任务

产品提供双平台选项，精准匹配不同场景需求。CES-MV30-D52N-XX采用英特尔Alder Lake-N97处理器，基于Alder Lake-N架构，提供4核4线程设计，基础频率2.0GHz，最高睿频3.60GHz，TDP功耗仅12W。相比J1900/J6412性能提升近30%，与英特尔桌面级CPUI5-6500性能持平，与I3-8100性能相对接近。

CES-MV30-D52I-XX采用英特尔Alder Lake-N305处理器，提供8核8线程设计，基础频率1.8GHz，最高睿频3.80GHz，TDP功耗15W。性能较N200处理器提升近30%，综合表现接近移动平台i5-1035G7或i5-1130G7的水平。

全系列板载8GB LPDDR5 4800MHz内存，频率由3200HMz提升到4800MHz，读写速度较DDR4提升70%，为复杂的图像预处理、特征提取、实时分析算法提供充沛且稳定的算力保障，确保检测节拍精准可靠。

软硬协同实现一体化架构

CES-MV30系列内置 STM32H562VG软PLC支持，用户通过软件编程即可在单平台上完成视觉分析、逻辑判断与设备控制的全流程闭环。无论是触发机械臂分拣不良品，还是同步控制工业光源，均无需额外PLC硬件，显著降低系统复杂度与通信延迟。这种深度集成设计使视觉系统响应速度提升至毫秒级。

工业级互联中枢

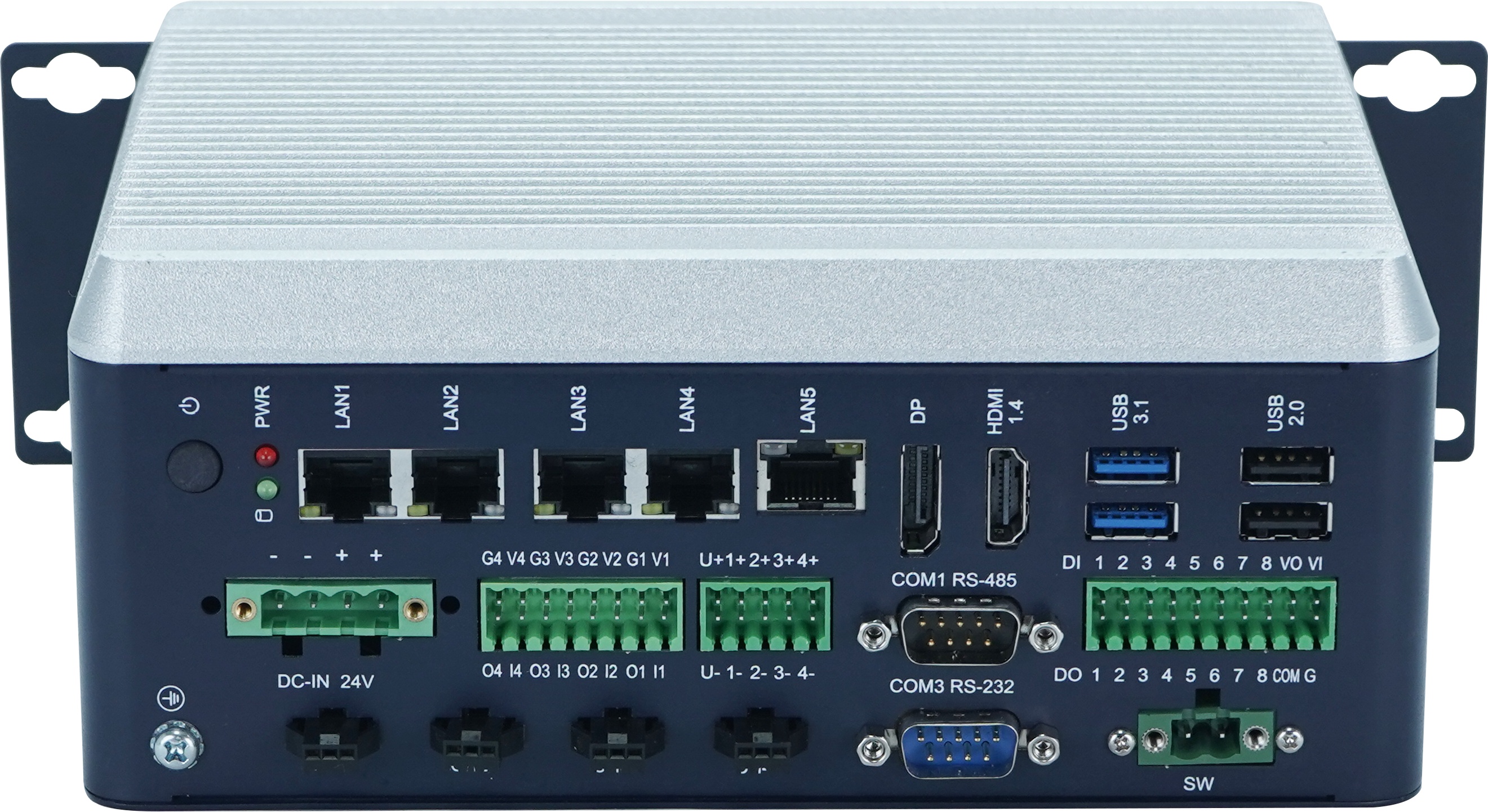

产品配备 5个独立Intel®千兆网口，含4 x RJ45 Intel I210AT，1 x RJ45 Intel I226-V，支持多相机并行采集、设备联网及数据回传，确保复杂电磁环境下图像数据零丢包。

双显示输出（DP+HDMI）满足实时监看与调试需求，完备的工业接口体系则更凸显桦汉匠心：支持2个COM口，其中1×RS485支持长距离连接传感器仪表，1×RS232兼容传统设备；2 x USB 2.0、2 x USB 3.1 Gen 1确保工业相机数据高速传输，另有专用加密狗接口保障软件授权安全。

模块化扩展设置

产品采用机构不变的设计理念，在保持主板与机构兼容的前提下，可通过选配I/O板实现功能扩展。基础款标配90W EDAC适配器满足核心计算需求；全功能款搭载150W航嘉适配器并集成专业I/O板，提供4路24V恒压光源控制（总60W）、8通道隔离型数字I/O（NPN制式）及4pin非隔离相机供电接口。用户可根据项目阶段灵活选配，后期升级无需更换主机。

存储方案同样兼顾效率与稳定，M.2 Key M接口（SATA协议）搭配SSD可规避POE供电风险，2.5寸硬盘位则为海量图像数据提供本地缓存空间。

宽温宽压，坚固耐用

MV30视觉行业机通过了系列工业环境可靠性测试，可在电磁干扰、机械振动、温压波动等严苛条件下保持稳定运行。采用24V DC宽压输入，结合无风扇散热设计，确保-10°C~50°C温度范围内持续可靠工作，有效杜绝焊接车间、物流分拣等场景的宕机风险。

应用案例

在精密制造领域，产品表面缺陷检测直接关乎质量管控与品牌声誉。传统人工检测受限于效率低下与标准不一，桦汉CES-MV30系列凭借机器视觉技术，以微米级精度、毫秒级响应速度实现全自动质检，显著降低误判率，已成为电子元件、汽车零部件、包装印刷等行业的首选方案。

客户需求

某企业面临微小划痕人工检测效率低下、品控一致性差的挑战，亟需构建高稳定性的一体化视觉检测系统。其核心诉求包括：

实时算力——满足高分辨率图像处理与复杂算法运行；

工业环境——宽温运行与散热可靠性保障连续作业；

光学控制——需独立调控4路光源应对多变工况；

人机交互——双屏独立输出实现检测过程实时监看；

解决方案

桦汉科技针对性部署CES-MV30全功能款解决方案：
搭载 Intel® Core™ i3-N305处理器（最高3.80 GHz），提供持续稳定的图像处理性能；
通过4路24V恒压光源输出接口精准调控照明方案，适应金属/玻璃等反光材质检测；
DP+HDMI双显示输出支持检测画面与数据看板同步展示；
宽温设计（-10°C~50°C）与无风扇固态散热架构确保高温车间稳定运行；

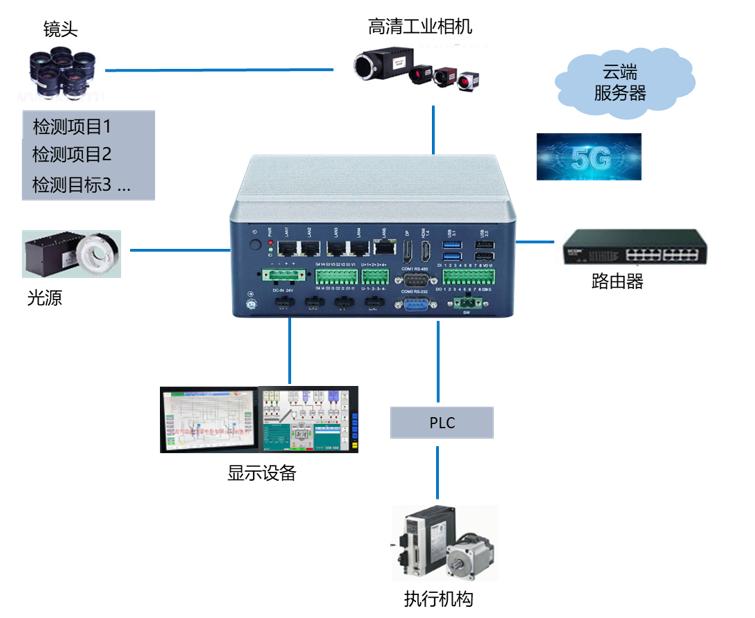

运行原理

通过DIO控制传感器向PLC发送信号, 使被检测物移动至采集范围；
通过机器自带的光源模组, 对工业现场环境进行程序可控的补光和曝光, 并结合工业USB3.0/POE相机对目标对象进行图片采集；
通过高性能台式机CPU平台对采集的图像进行分析处理后, 经由路由器或4G/5G及时传输到云端实现数据实时交互；
通过VGA和HDMI双显示接口, 显示或传输高清图像或视频；
