随芯所“御”｜IntelQ370芯片组—更快速、更高效、更强劲！

主板芯片组英文名为Chipset，是主板的核心组成部分，一块主板能提供什么样的功能、可以支持哪些处理器都是由芯片组所决定的。

芯片组芯片就是主板的“小心脏”或者“小大脑”，它决定了主板的运作情况。GPU核心是显卡的“小大脑”。对于主板而言，主板芯片组几乎决定着主板功能甚至整个电脑系统性能。主板芯片组性能的优劣将决定着主板性能的好坏与级别的高低，如果主板芯片组无法和CPU良好协同工作，将严重影响计算机的整体性能，甚至无法正常工作。

Q370芯片组只会被用在高端品牌机中。其中Q370等Qx7芯片组代表着这一系列芯片组的最高能力，Q370可以看做是300系列芯片组功能的集大成者，所有先进技术、安全技术类目下的每一项指标都是高水准。

Q370芯片组支持：

• 英特尔® 傲腾™ 内存 ‡，位于系统内存和存储之间，以加快系统性能和响应性。能无缝管理存储的多个层次，并同时向操作系统呈现一个虚拟驱动器，以确保最常用的的数据位于存储中速度最快的层次。
• 英特尔® 快速存储技术为台式机和移动平台提供保护、性能和可扩展性。无论是使用一个还是多个硬盘，用户都能享受到更强的性能表现和更低的能耗。如果使用多个硬盘，在某个硬盘发生故障时用户可获得额外的保护，从而避免数据丢失。英特尔® 矩阵存储技术的继承者。
• 英特尔® 高清晰度音频技术，英特尔® 高清晰度音频能以更高的质量播放更多声道。此外，英特尔® 高清晰度音频音频的技术足以支持最新、最好的音频内容。

机器视觉检测技术，以其强大的性能优势，使得产品质量标准化，检测速度快，检测结果可靠、稳定，并且可以长时间检测，广泛应用于各大领域。由于机器视觉方案运行过程中运算量大、算法复杂，需要数据收集、存储、图像处理分析等行为，相对应的对边缘计算产品的CPU、I/O、存储等性能有非常高标准的要求。

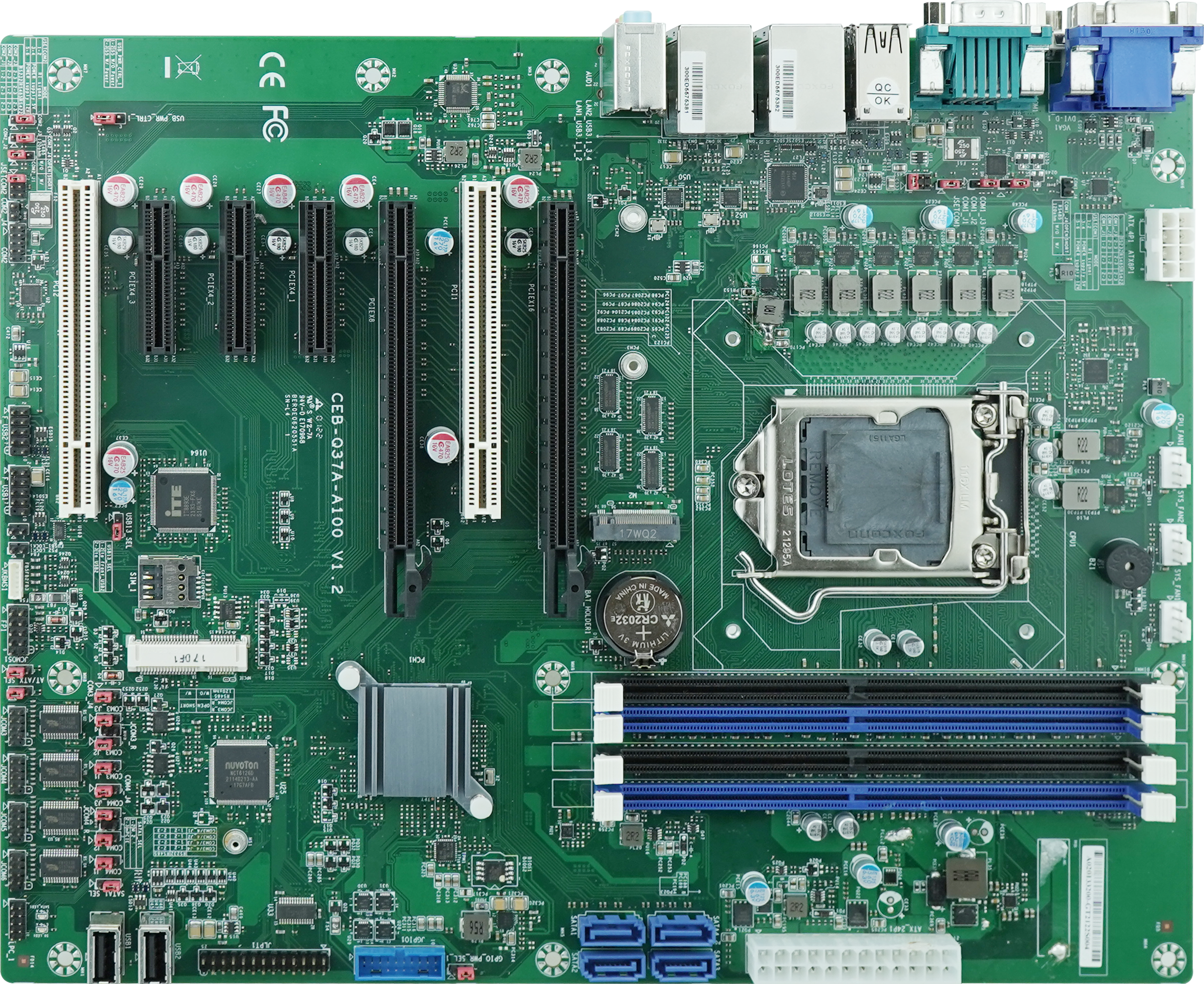

桦汉科技嵌入式工业主板CEB系列CEB-Q37A-A100，ATX主板中的明星产品，凭借高效能，双显卡，多PCIe 路线前进，适用于运动控制、机器视觉以及人工智能等高效能复杂运算的领域。

搭载 Intel Q370 Chipset；

Intel®8/9代酷睿 i9/i7/i5/i3/奔腾®/赛扬®处理器，功耗最高支援到95W，强大的运算能力，最高可支持到 i9-9900K；

依托Q370芯片组支持的英特尔® 傲腾™ 内存技术，内存可高达128G；

CEB-Q37A-A100可以达到CPU6相核心供电+2相核显供电 ，提供更大电流，最高支持95W TDP

PCIe与PCI适配卡扩充弹性，可接双显卡，尤其适用于图像处理，图像采集等应用领域。

支持VGA+DVI-D+DP三屏独立显

高数据传输无压力，尤其适用于图像处理，图像采集要求较高的机器视觉等应用领域。

CPU是整台工控机的“大脑”，有了主板提供的“躯干”、显卡提供的“视野”、键盘和鼠标提供的“手脚”、电源提供的“血液”，最重要的是需要机箱提供“坚强”的盔甲给予保护。

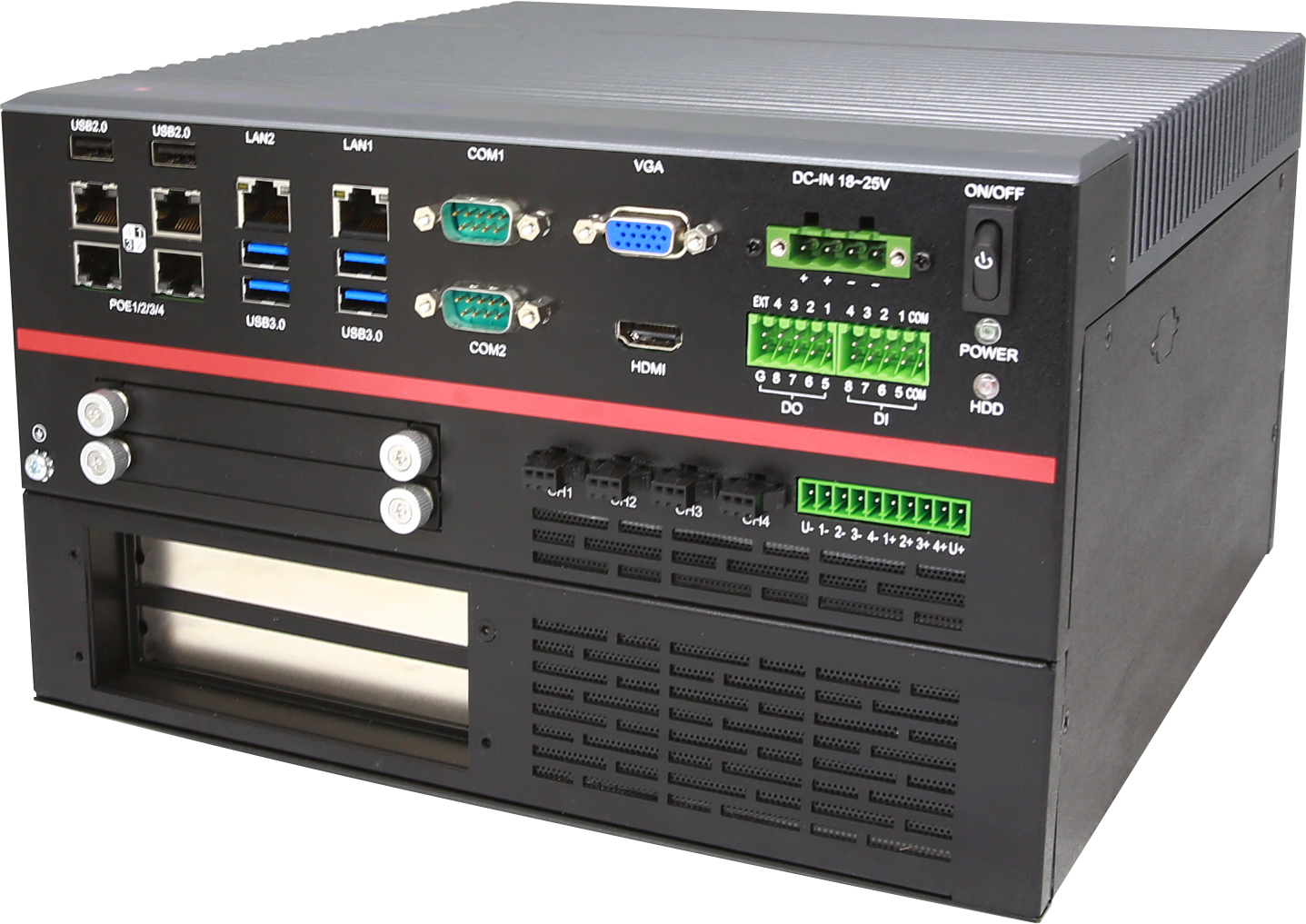

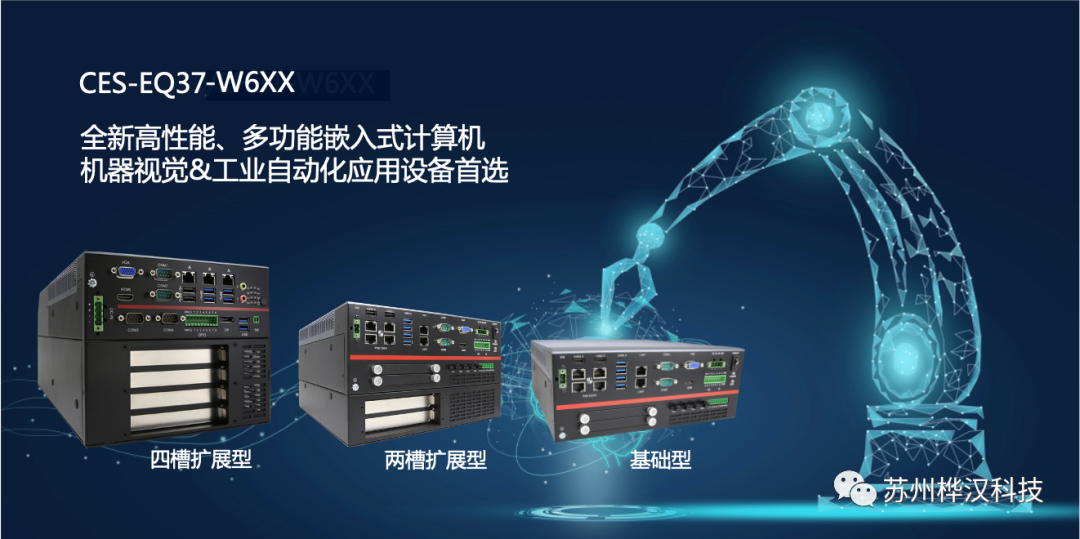

嵌入式无风扇边缘计算CES系列CES-EQ37-W622，结合嵌入式无风扇及传统工控机的优势 , 具备无风扇的宽温宽压、耐热、防尘以及传统工控机灵活配置、多插槽的应用，具有更高性价比、多扩展的优势，强势进驻机器视觉方案边缘计算产品支持的主力军位置。

Intel® 第八/九代 Core™ i 台式机处理器（LGA1151针）Intel® Q370 芯片组，完美匹配机器视觉场景应用的高速运算需求。

Intel® 六口千兆网口，其中四口为POE网口，单口最大功耗15W

VGA+HDMI 双显示输出

光源4路24V恒压，单路最大电流2.5A，总功耗最大70W

8进8出光耦隔离DIO，采用串口通信的MCU方案，响应时间毫秒级

无风扇铝挤散热设计，可靠性高，可搭配 65W CPU 支持-10~50°C环境温度

高度可拓展设计，可随需求扩展二槽/四槽

内置M.2 3042/3052接口，可扩展5G模块，为移动终端带来更快的传输速度，满足万物互联的应用需求。

在现代化智能工厂中自动化视觉检测已经受到青睐。有高性能的主板、边缘计算机加持，人机互动控制工控机把人和机器连成一个智能化界面。替代传统控制按钮和指示灯，形成一个智能化操作显示终端，创造了友好的人机互动界面，可以提高产品良率及外观质量，以实现效率和效益的同时提升。

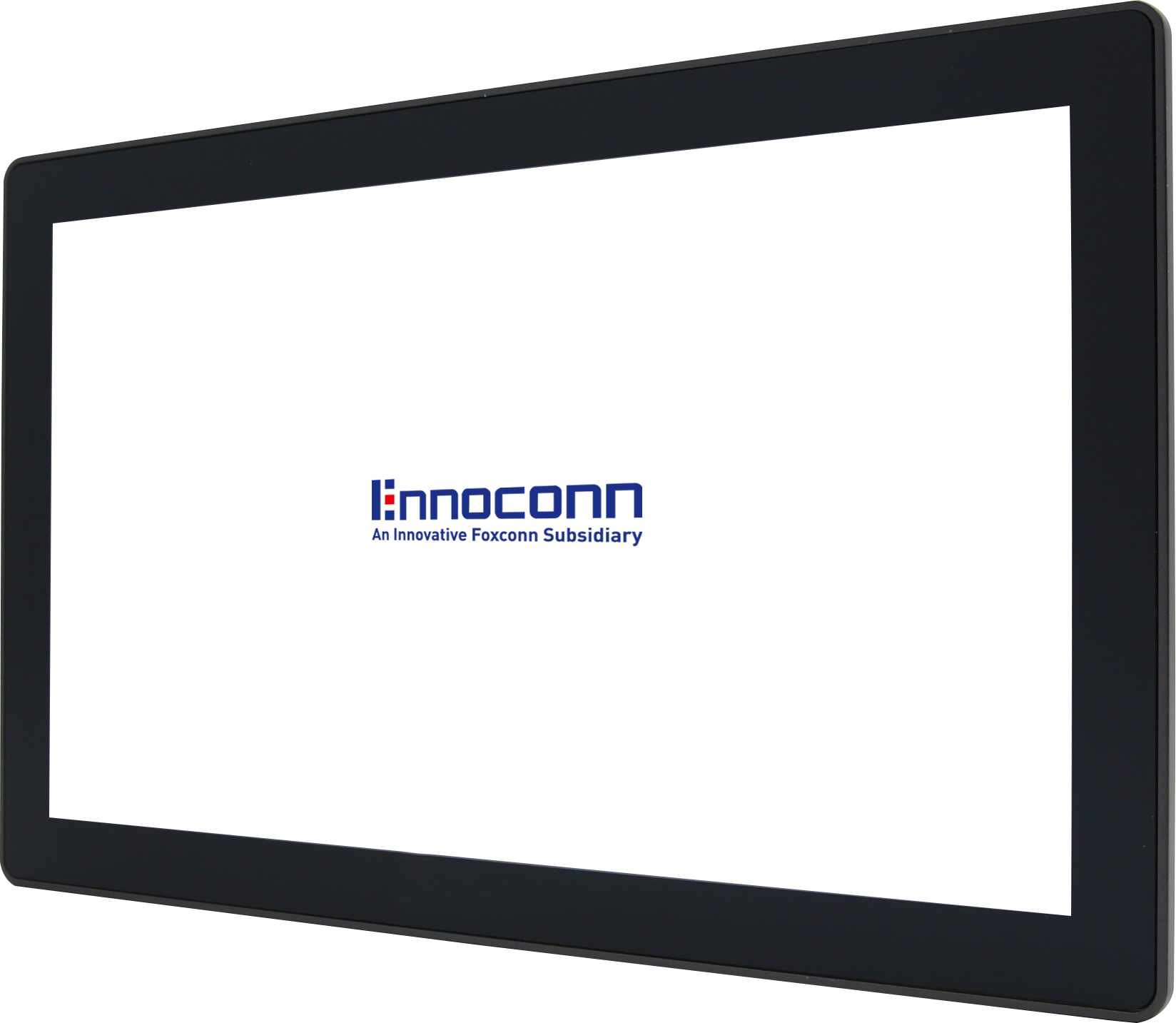

低功耗自动化互动控制CEP系列CEP-15PW-Q37I，同样采用Q370 芯片组，支持Intel 8代和9代 35W 高性能CPU，在智慧工厂中形成一种最简单、方便、自然的人机交互方式。

工业等级全平面10点投射式电容触摸屏

高标准严选工控显示屏，高清画质输出，促使检测画面精准无误

丰富的I/O接口设计

触摸屏电容电阻全线兼容，适合复杂的应用环境

HDMI 接口最高支持4096X2304@24Hz 输出

支持双屏显示，满足机器视觉检测技术的高清显示需求

支持4G/5G可选通信模块可实现无线点对点的信息传输，快速传输检测数据。

工控主板芯片组是工控主板的核心组成部分，工控主板芯片组在工控主板中起到了决定主板功能的作用。高度集成的芯片组可提高系统芯片的可靠性，减少故障，降低生产成本。
