工控小白都能看懂：史上最全工业主板供电用料解析一
-
栏目：产品新闻
-
发布时间：2022.06.23
-
点击数：6676

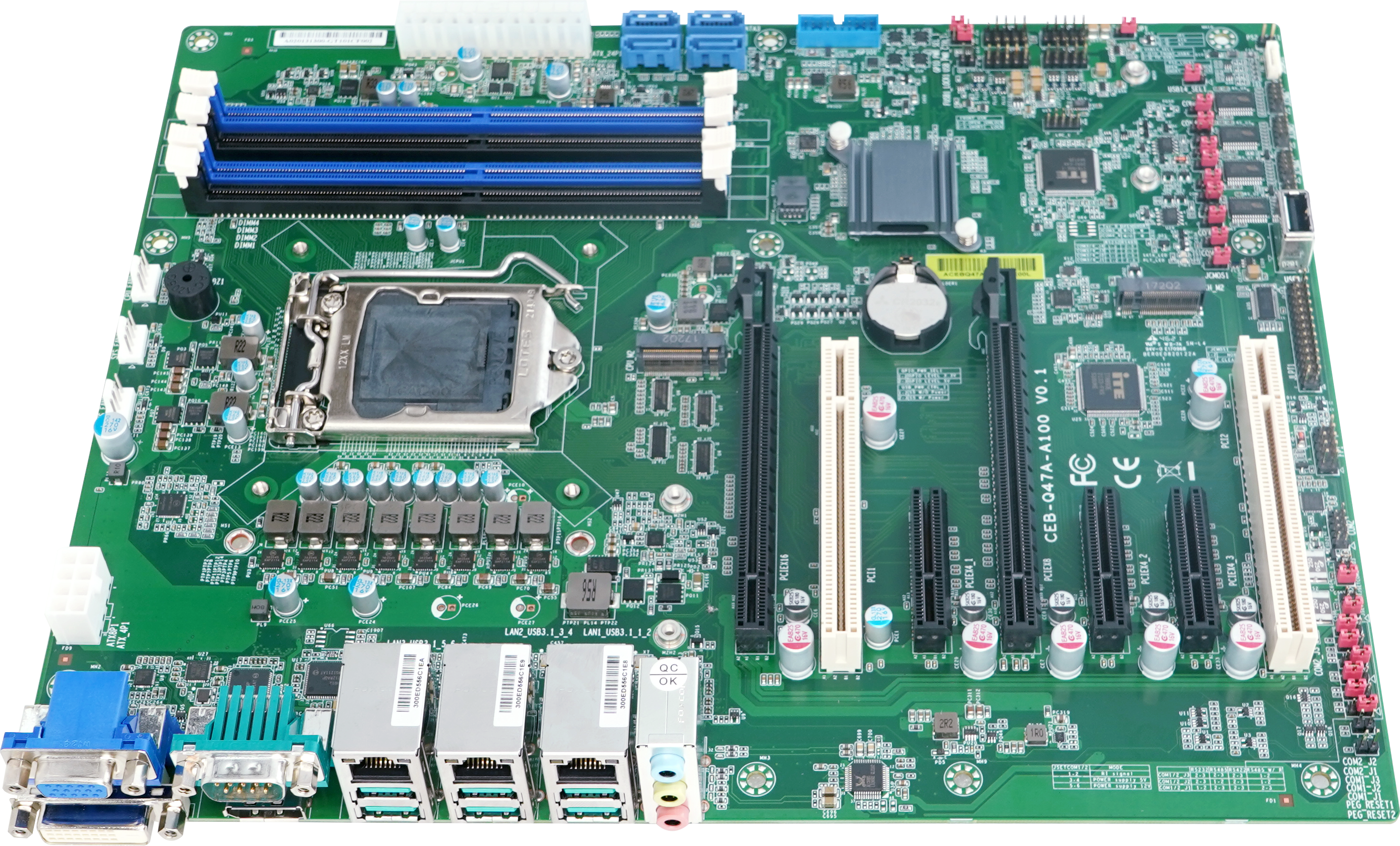

作为工业计算机各个硬件子系统的工作平台，主板承载着电源和数据两大流量，由于处理器在工业电脑运行中起着至关重要的作用，因此主板供电部分设计的优劣，直接影响到整机工作的稳定性和安全性，除了满足处理器供电的需求，优秀的主板供电还可以在处理器超频状态下提供更加稳定、纯净的电流输出，为优秀的超频成绩奠定良好的硬件基础。
小编今天给你讲解来自桦汉科技的工业主板电子物料组成，让你从工控小白秒变大牛！
1、主板供电相数
供电电路的设计直接影响到整机工作的稳定性和安全性，但这并不意味着供电相数越多主板品质越优秀，往往打破超频纪录的主板并未采用夸张的处理器供电相数。

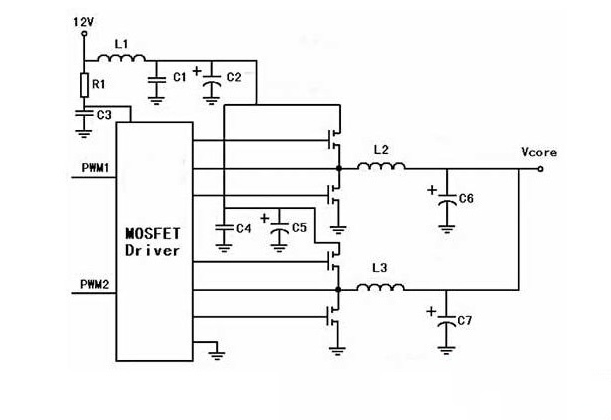

最常见的CPU供电组合方案是由“电容+电感+场效应管(MOSFET管)”组成一个相对独立的单相供电电路，这样的组成通常会在CPU供电部分出现N次，也就因此出现了N相供电。除了能够为CPU提供更加纯净稳定的电流之外，还起到了降压限流的作用，以此来保证CPU的正常工作。多相电路可以非常精确地平衡各相供电电路输出的电流，以维持各功率组件的热平衡，在器件发热这项上多相供电具有优势。
2、工业主板的用料—电容
影响不同品牌同一芯片主板价格差异的重要因素就是用料，其中由于用料较多，电容的使用成为了重中之重。

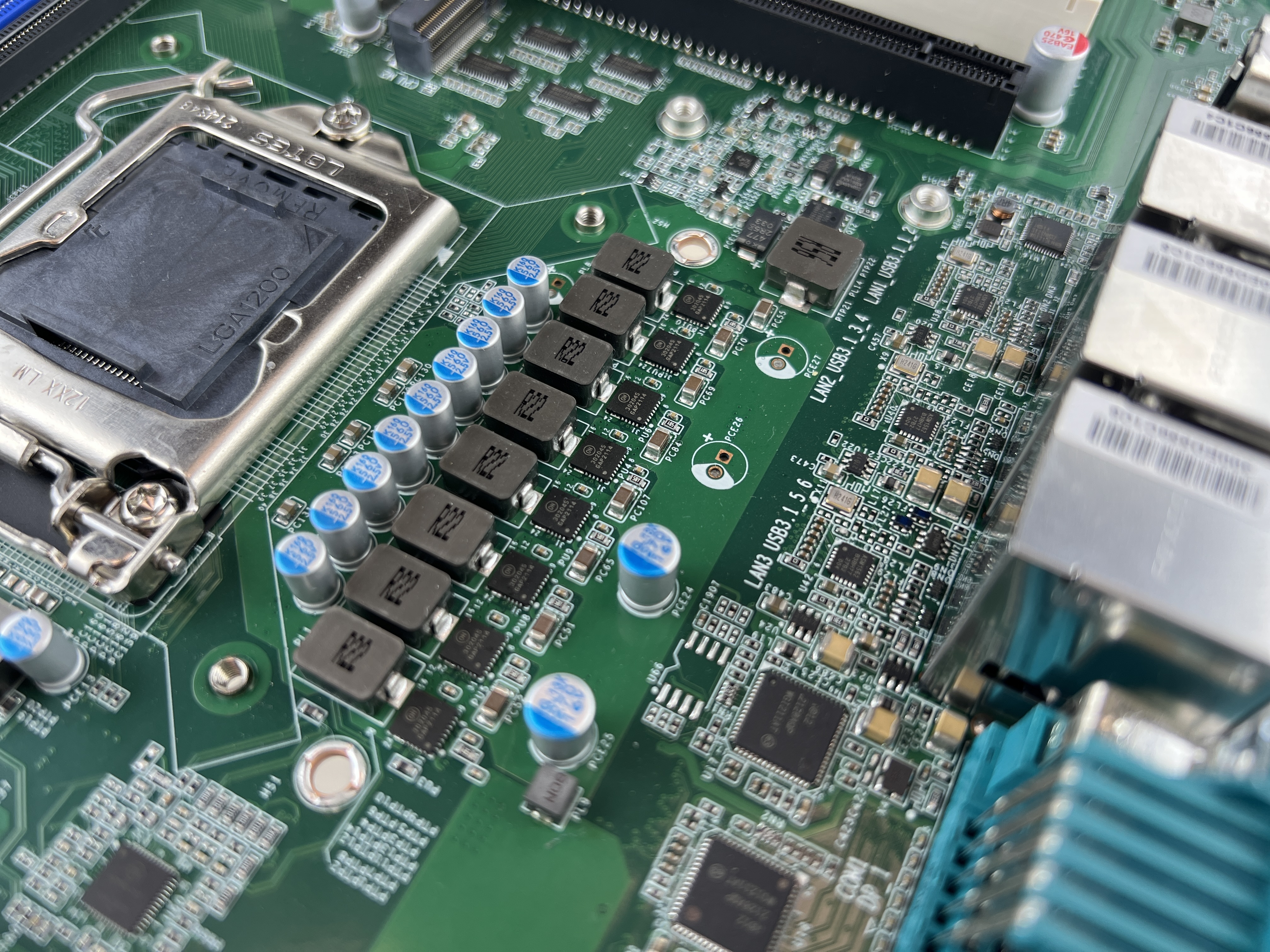

在每块主板CPU的插槽附近，都分布了许多大容量的电容，以便达到电容的总容值，且能充分滤除CPU供电电流的杂波。足够多的电容可以说是供电的保障。
电解电容：金属箔为正极(铝或钽)，与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质，阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。外观相较于固态电容，电解电容顶部会有防爆纹。

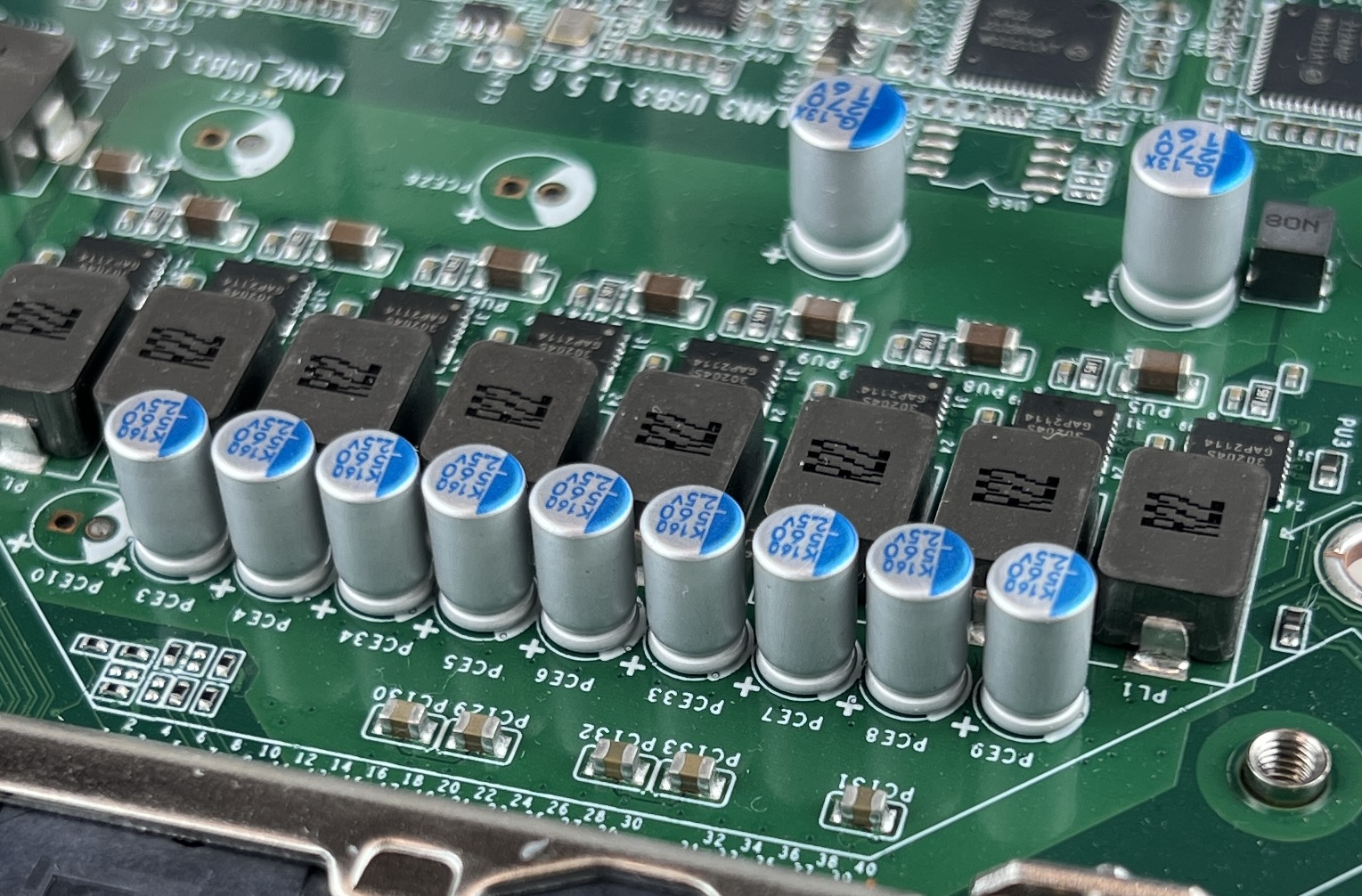

固态电容：固态铝质电解电容。它与普通电容（即液态铝质电解电容）最大差别在于采用了不同的介电材料，液态铝电容介电材料为电解液，而固态电容的介电材料则为导电性高分子。由于固态电容采用导电性高分子产品作为介电材料，该材料不会与氧化铝产生作用，通电后不至于发生爆炸的现象；同时它为固态产品，自然也就不存在由于受热膨胀导致爆裂的情况了。固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性，是目前电解电容产品中最高阶的产品。外观相较于电解电容，顶部平滑有文字。

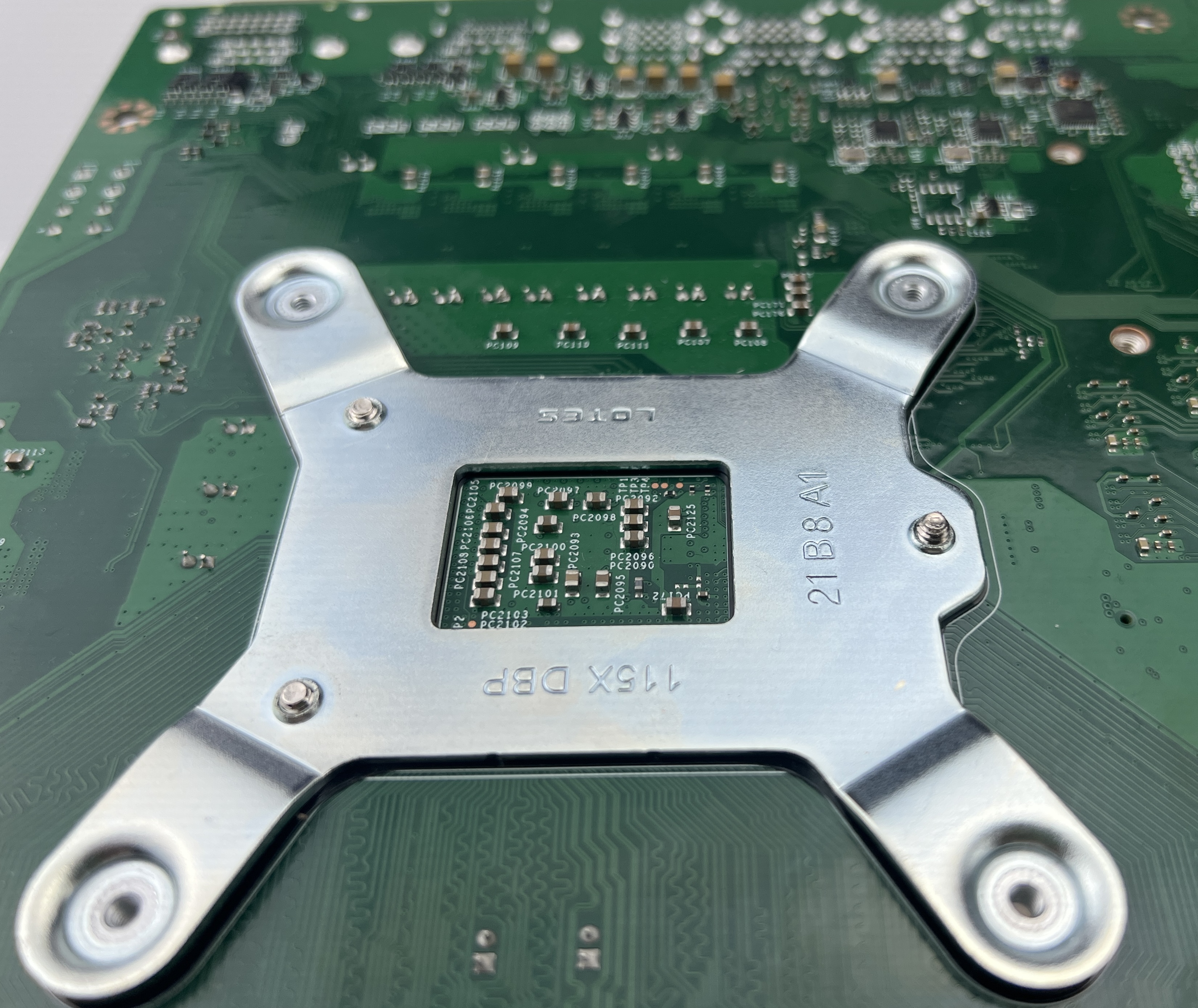

在LGA背板使用固体钽电容器，钽电容是电容器中最好的电容，体积小，比固态电容、电解电容更好，价格更高；且单位体积内具有非常高的工作电场强度，所具有的电容量特别大，比容量非常高；内部没有电解液，很适合在高温下工作，这种独特的性能，保证了其长寿命和可靠性的特性。
钽电容器外形多种多样，并制成适于表面贴装的小型和片型元件。
3、工业主板的用料—电感
电感在处理器供电电路中起到了至关重要的滤波作用。

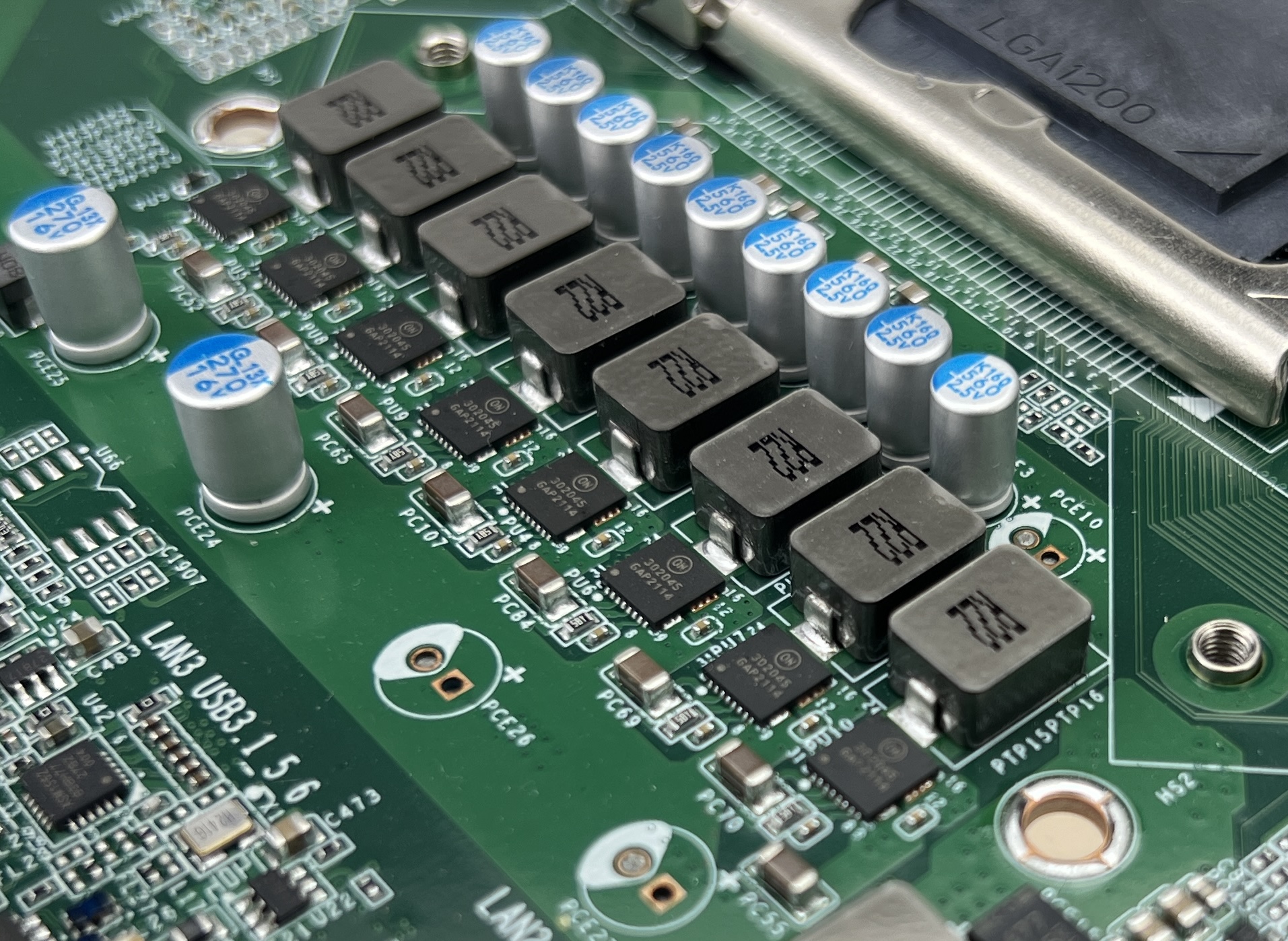

工业主板作为集成电路中相对复杂的，电感的选用多为全封闭铁素电感，由于电感有蓄能的特点，电流先流过电感以便滤掉一部分高频杂波，再流过电容进一步滤掉其余的杂波，因此电感的性能就充分影响到了整个主板供电的纯净度。
品质好的全封闭铁素电感采用的材料是线径很粗的线圈，高导磁率、不易饱和的新型磁芯，所以不需要很多的绕线圈数就可以得到足够的磁通量。
工业主板的一相供电由2或3个Mos管、2或3个固态电容和1个电感组成，一般一相供电能为处理器提供10～30W的电能。电感在处理器供电电路中起到了至关重要的滤波作用。但由于目前主板上均使用了全封闭式电感，因此我们无法从材料上区分其优劣，优质的工业主板对于电感品牌选择成为了关键。
4、工业主板的用料—MOSFET
除了电容电感外，供电的组成部分，还包括了场效应管(MOSFET)，一般被叫做MOS管。MOSFET应用于电流的放大，由于MOSFET的输入阻抗很高，因此MOSFET非常适合用作阻抗变换。常用于多级放大器的输入级作阻抗变换，同时用作可变电阻，获得恒流源。
MOSFET在供电电路里表现为受到栅极电压控制的开关。每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，这样就在输出端得到一个稳定的电压。由于每相电路都要有上桥和下桥，每相供电电路所承受的电流都要经过MOSFET的开关分流，而在同一时间MOSFET并非同时开启（轮流工作），因此每相供电电路至少有两颗MOSFET。
工业主板的电子用料与制作工艺水准，决定着主板的质量好坏。电子元器件的采购渠道也是一个关键因素。在当前面临内存、CPU、面板、存储等关键料件短缺的严峻市场环境下，桦汉科技完善的供应链管理系统优势得以显现出来，可以从富士康科技集团的采购策略上争取到更多原厂资源，保证供货充足，在不延误用户交期的情况下，还能保证良品顺利出货到用户现场，提升客户满意度。

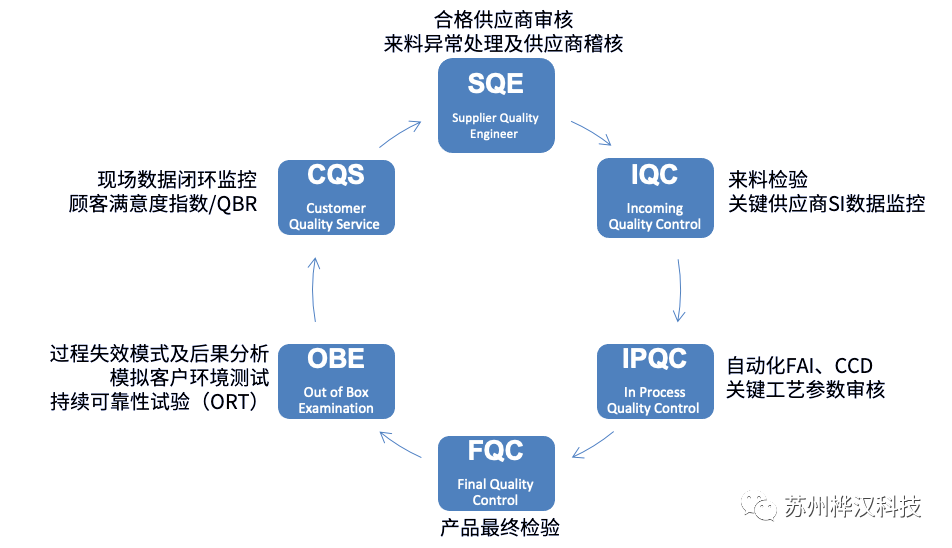

富士康科技集团采购优势中的的来料检测工序，从源头把控料件的品质，不会在混乱并缺料的大环境下出现假料、不良料、缺料情况的出现。
秉承不流出不良品的品质控管原则；凭借QC严格检验，依托桦汉闭环式质量保障；可以做到监控无死角，阻断不良品流出路径。
如您有任何疑问苏州桦汉热忱欢迎您的致电！
