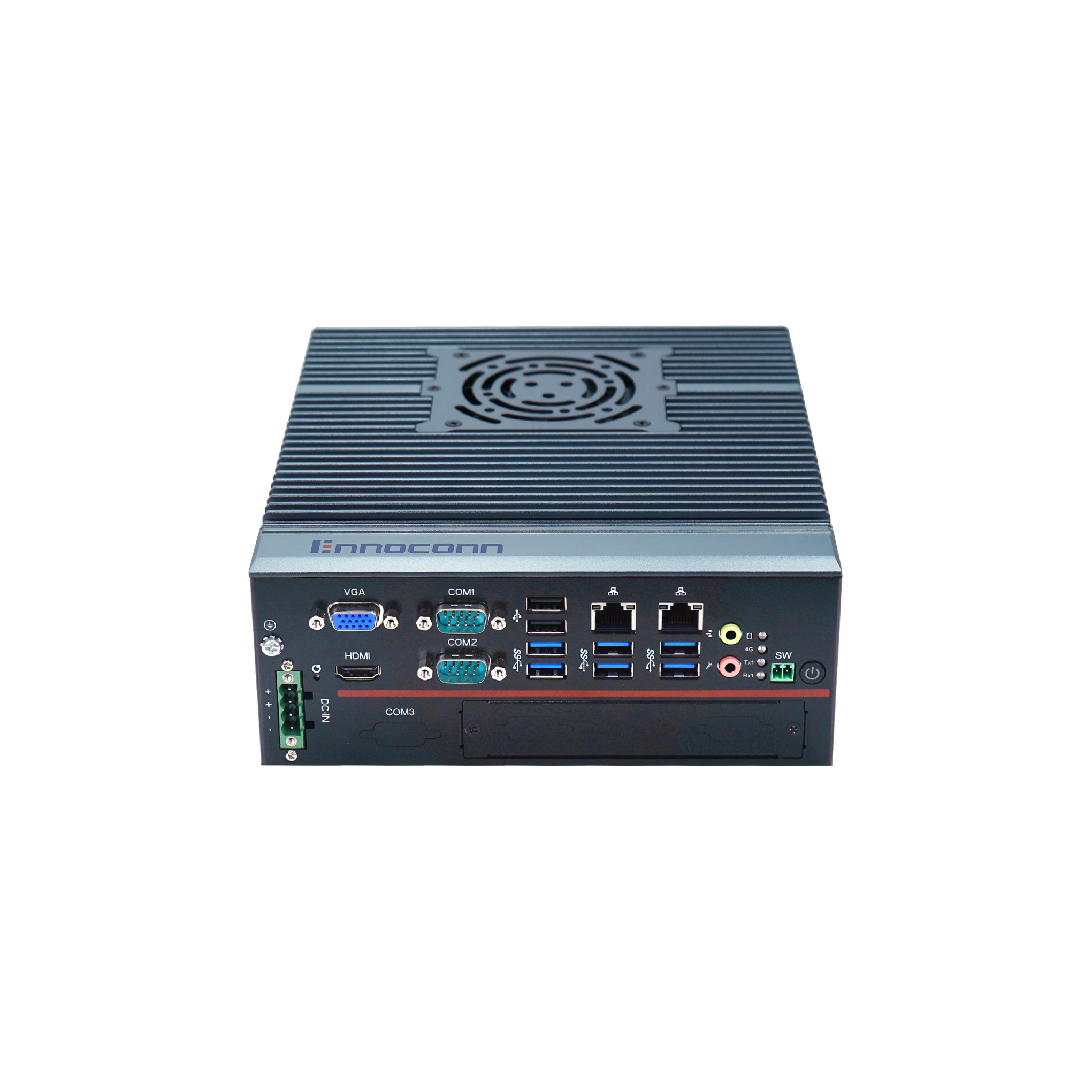

产品特性
采用Core ™ i /Celeron®processor系列LGA1200处理器，搭载H420E芯片组
2个千兆网口
VGA, HDMI异步双显
1 x Mini-PCIe, 1 x M.2 2230 WiFi卡槽
PCIe X16, PCIe X1及PCI扩展插槽
标准19-24V DC电源输入
全球化智能解决方案与服务
-
业务咨询：0512-86183888#6819
产品
新闻
- 产品
- 新闻
产品规格
系统 System
| 芯片组 Chipset | H420E chipset |
| 内存 Memory | DDR4 2666/2933, 1 x SO-DIMM Slot, (up to 32GB per socket) |
| 图形 Graphics | Core i: Intel®HD Graphics 630, 支持DirectX 12 Pentium/Celeron: Intel®HD Graphics 610, 支持DirectX 12 |
| 存储 Storage | 1 x M.2 2242 SSD slot |
| 操作系统 OS | Windows 10, Ubuntu20.04 |
| 看门狗定时器 Watchdog Timer | Programmable 255 levels timer interval, from 1~255 sec/min |
外部接口 External I/O
| 网口 Ethernet | 1 x Intel® I219-LM(10/100/1000 Mbps) 1 x Intel® i226-V (10/100/1000/2500 Mbps) |
| 显示 Video | 1 x HDMI: 最大分辨率4096x2160@24Hz 1 x VGA: 最大分辨率1920 x 1200@60Hz |
| 音频 Audio | 1 x Audio(Line-out & Mic-in ) ( 芯片888S/897) |
| 串口 COM | 2xRS-232/422/485(default RS-232) with auto flow control |
| USB | 6 x USB3.0 2 x USB2.0 |
| 按钮 Button | 1 x Power button |
| 指示灯 LED | 1 x HDD LED 1 x 4G Led 2 x COM1 LED for Rx1 and Tx1 |
| 远程开关 Remote ON-OFF | 1 x Remote ON-OFF |
内部接口 Internal I/O
| 扩展接口 Expansion | 1 x Mini-PCIe slot (PCIe/ USB2.0 signal supported) 1 x E-Key M.2 2230 slot (PCIe signal supported) |
| SIM 卡 | 1 x SIM Card socket for 3G/4G module |
扩展模组 Extension module
扩展槽
环境 Environmental
| 操作温度 OperatingTemp. | -10℃ ~40℃ with 0.7m/s air flow (with 65W CPU and industrial SSD)[2] -10℃ ~50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD)[2] 0℃ ~ 30℃ with 0.7 m/s air flow (HDD) |
| 存储温度 Storage Temp. | -40℃ ~ 85℃ |
| 湿度Relative Humidity | 5% ~ 95%, 非凝结状态Non-condensing |
| 振动 Vibration | SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation |
| 机械冲击 Shock | Operation: 10G@11ms Non-operation: 30G@11ms |
电源 Power
| 电源输入 Power Input | 19-24V DC, 4-pin phoenix connector |
机构Mechanical
| 外观 Housing | 铝合金 Aluminum Alloy |
| 安装方式 Mounting | 桌面式 (Desk-Mount), 壁挂式 (Wall-Mount) |
| 尺寸 Dimension | CES-EH42-D220: 200 x 230 x 78 mm CES-EH42-D222: 200 x 230 x 129 mm CES-EH42-D224: 200 x 230 x 169 mm |
| 重量 Weight | CES-EH42-D220: 3.5kg CES-EH42-D222: 3.95kg CES-EH42-D224: 4.15kg |
认证 Certification
| 安规认证 Safety Certification | CCC, CE, FCC |
配置
| 型号 Model | 嵌入式风扇 | VGA | HDMI | USB3.0 | USB2.0 | GbE | 电源 |
| CES-EH42-D22B | NA | 1 | 1 | 6 | 2 | 2 | 19-24V |
订购清单
| 标配 Standard | 型号 Model | 描述 Description |
| 34046YV00-67Y-G | 1 x 4P DC in conn (5.00), female | |
| 34046QJ00-600-G | 1 x 2P Remote conn (3.50), female | |
| 2G151DE00-HUH-G | M2-PAD,HS300,27*24*2,NA,G,00 | |
| 2G1514D00-HUH-G | MEMORY_THERMAL-PAD | |
| 2G151GN00-KDH-G | CPU-PAD | |
| 2T719QH00-JTW-G | standard wall mount kit |
| 选配 Optional | 型号 Model | 描述 Description |
| CEA-EQ47-2S11 | 2 slots module (1 x PCIe X16 slot and 1 x PCI slot for CES-EQ47/EH42) | |
| CEA-EQ47-2S2A | 2 slots module (1 x PCIe X16 slot and 1 x PCIe X1 slot for CES-EQ47/EH42) | |
| CEA-EQ47-4S13 | 4 slots module (1 x PCIe X16 slot and 3 x PCI slot for CES-EQ47/EH42) | |
| CEA-150W-LIT0 | LITEON 150W adapter,19.5V @7.7A,4Pin terminal | |
| CEA-180W-LIT0 | LITEON 180W adapter,19.5V @9.23A,4Pin terminal | |
| CEA-230W-LIT0 | LITEON 230W adapter,19.5V @11.8A,4Pin terminal | |
| CEA-330W-LIT0 | LITEON 330W adapter,19.5V @16.6A,4Pin terminal |
