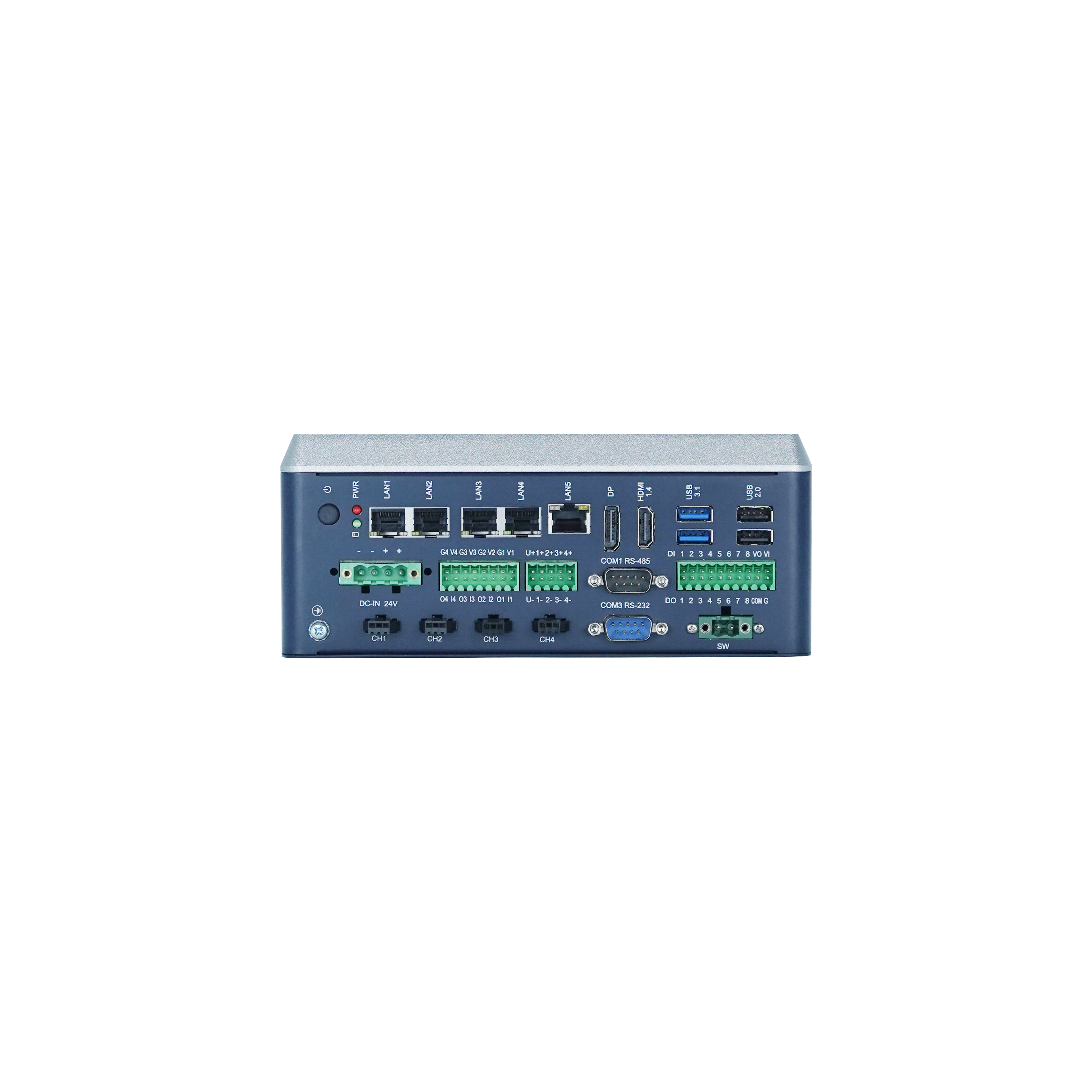

CES-MV30-D52X-0X

行业机 >机器视觉

Intel® Processor N97 (6M Cache, up to 3.60 GHz)，Intel® Core™ i3-N305 Processor (6M Cache, up to 3.80 GHz)，板载8G LPDDR5 4800 MHz ，5 x LAN，支持STM32H562VG软PLC，2 x USB2.0，2 x USB3.1 Gen 1，1 x USB2.0 加密狗（内置），2 x COM，1 x DP, 1 x HDMI，4 x Lighting Port（Optional），8in8out isolated DIO（Only Support NPN，Optional），Non-isolated camera power supply 4×4pin (power,GPI,GPO,GND，Optional），1 x M.2 Key M Storge(SATA)，1 x 2.5寸HDD，24V DC IN
咨询价格

咨询价格
资料下载

资料下载
首页

  >

行业机

  >

机器视觉

产品特性

●Intel® Processor N97 (6M Cache, up to 3.60 GHz)，Intel® Core™ i3-N305 Processor (6M Cache, up to 3.80 GHz)
●板载8G LPDDR5 4800 MHz
●Intel® 五个千兆网口，含4 x RJ45 Intel I210AT GbE (10/100/1000 Mbps)，1 x RJ45 Intel I226-V GbE (10/100/1000 Mbps)
●支持STM32H562VG软PLC
●2 x USB2.0，2 x USB3.1 Gen 1，1 x USB2.0 加密狗（内置）
●1×RS485，1×RS232
●DP+HDMI 双显示输出
●光源4路24V恒压，Total 60W，可选
●8进8出带隔离（仅支持NPN)，可选
●非隔离相机供电4×4pin 接口(power,GPI,GPO,GND),可选
●1 x M.2 Key M 存储(SATA信号)
●1 x 2.5寸硬盘
●24V DC IN，4-pin connector
●支持宽温：-10~50℃

产品规格

系统 System
处理器CPU Intel® Processor N97 (6M Cache, up to 3.60 GHz) Intel® Core™ i3-N305 Processor (6M Cache, up to 3.80 GHz)
内存 Memory 1 x 8G 板载LPDDR5 4800 MHz
图形 Graphics Intel® UHD Graphics
存储 Storage 1 x M.2 Key M 存储(SATA信号) 1 x 2.5寸硬盘
软PLC STM32H562VG
操作系统 OS Windows 10&Windows 11
显示屏 Display
触摸屏 Touchscreen
外部接口 External I/O
显示 Video 1 x DP, up to 4096x2304x36bpp@60Hz 1 x HDMI 1.4, up to 4Kx2Kx24bpp@24Hz
网口 Ethernet 4 x RJ45 Intel I210AT GbE (10/100/1000 Mbps) 1 x RJ45 Intel I226-V GbE (10/100/1000 Mbps)
串口 COM 1×RS485 1×RS232
DIO 8进8出带隔离，仅支持NPN
非隔离相机供电接口 4×4pin 接口(power,GPI,GPO,GND)
USB 2 x USB2.0 2 x USB3.1 Gen 1
电源按钮 1 x
光源控制 Lighting Controller 4路，单口53W，total 60W
远程开关 Remote ON-OFF 1 x
内部接口 Internal I/O
加密狗 1 x USB2.0
扩展接口 Extension I/O
显卡
机构 Mechanical
安装方式 Mounting 桌面式，壁挂式
尺寸Dimension 160mm × 200mm × 83.5mm
重量 Weight 2 kg
环境 Environment
操作温度 OperatingTemp. -10°C ~ 50°C
存储温度Storage temp -30°C ~ 70°C
湿度Relative Humidity 20% ~ 80% RH 无冷凝
振动 Vibration SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation
机械冲击 Shock Operation: 10G@11ms Non-operation: 30G@11ms
电磁兼容 ESD Contact 6KV，Air 10KV
EMC
SURGE CCC，CE
认证 Certification
安规认证 Safety Certification CCC，CE，FCC
电源 Power
电源输入 Power Input 24V DC IN，4-pin phonenix connector
频外管理
其他 Other
测试试验
电磁辐射/ 安规 EMC&Safety
Safety( 安全性能）
Technical Information
Bypass

配置

型号 ModelCPU内存COM2.5"HDD存储M.2LANUSB加密狗DIO光源相机接口
CES-MV30-D52N-00N978G20/1(Optional)1541000
CES-MV30-D52N-01N978G20/1(Optional)1541141
CES-MV30-D52I-00i3-N3058G20/1(Optional)1541000
CES-MV30-D52I-01i3-N3058G20/1(Optional)1541141

订购清单

选配 Optional 型号 Model 描述 Description
870112600-01T-G 适配器&电源线；150W，24V适配器航嘉， P23-15024AP02R（全功能款推荐）
870110N00-989-G 适配器&电源线；90W，24V适配器EDAC，EA10951E(T07) （基础款推荐）
35074KN00-704-G 适配器&电源线；AC Power Cable,1500mm,+70/-0mm,I-SHENG,TN36B30191215300
35091EV00-JTU-G 35091QY00-0R3-G 2.5寸硬盘模块；SATA cable 7+15 180°/180° 15cm,HO,HL1260
2T717BL00-88A-G 2.5寸硬盘模块；通用硬盤支架,COMMON HDD BRACKET,N/A,83.4X76.6X
7D0815F00-HE9-G 2.5寸硬盘模块；硬盤緩衝墊,HDD RUBBER TGM-42(BU) D12 H9,N/A,G
2A5864U00-HE9-G 2.5寸硬盘模块；硬盤螺絲M3,HDD SCREW TGM3-8SW M3,STEEL,M3,9,
2A586GM00-G7D-G 2.5寸硬盘模块；螺絲,SCREW,SWRCH18A,M3,4,Machine,Zn,G,00
81081L600-847-G M.2存储；SSD,64GB,SATA,TRANSCEND,TS64GMTS560T-VS1
81081L500-847-G M.2存储；SSD,128GB,SATA,TRANSCEND,TS128GMTS560T-VS1
81081L200-847-G M.2存储；SSD,256GB,SATA,TRANSCEND, TS256GMTS560T-VS1
81081FL00-732-G M.2存储；SSD,512GB,SATA,PHISON,WPM4B7T12M0-512G
81081FH00-61C-G M.2存储；SSD,512GB,SATA,ADATA,IM2S3164-512GCTB5
81050B500-509-G 2.5寸硬盘；HDD,2.5inch SATA 500GB 5400RPM,SEAGATE,ST500LM030
81050BJ00-509-G 2.5寸硬盘；HDD,2.5inch SATA 1TB 5400RPM 128MB,SEAGATE,ST1000LM048
81030KE00-509-G 2.5寸硬盘；HDD,2.5inch SATA 2TB 5400RPM 128MB,SEAGATE,ST2000LM015
81081C900-732-G 2.5寸硬盘；SSD,128GB,SATA,PHISON,WPSTB3T52M0-128G
81081D700-732-G 2.5寸硬盘；SSD,256GB,SATA,PHISON,WPSTB3T52M0-256G
81081GJ00-732-G 2.5寸硬盘；SSD,512GB,SATA,PHISON,WPSTB3T52M0-512G
81081FK00-732-G 2.5寸硬盘；SSD,512GB,SATA,PHISON,WPSTB7T12M0-512G
