产品特性
板载Intel® Processor N97(6M Cache,up to 3.6GHz)
15寸 LED背光显示屏，前面框支持IP66防护等级
铝合金的机身使其轻薄、坚固稳定、散热效果更好
工业等级全平面10点投射式电容触摸屏或全平面五线电阻屏
内置M.2支持多种模块扩展
支持双千兆网口
宽压10~36V DC-IN，可锁附凤凰端子接口
支持远程开关
产品外壳接地保护
内置1x 2.5寸HDD可扩充支架
支持标准VESA及嵌入式安装方式
全球化智能解决方案与服务
-
业务咨询：0512-86183888#6819
产品
新闻
- 产品
- 新闻
产品规格
系统 System
| 处理器 Processor | Intel® Processor N97(6M Cache,up to 3.6GHz) |
| 内存 Memory | Single Channel, 1 x SO-DIMM Slot, DDR5 4800MHz , up to 16GB |
| 存储 Storage | 1 x M.2 (M key) for 2242/ 2280 (SATA), PCIe x4 NVMe ( OEM option) 1 x SATA 3.0 for 2.5" HDD |
| 图形 Graphics | Intel UHD Graphics |
| 操作系统 OS | Windows 10,Windows 11, Linux |
| 看门狗定时器 Watchdog Timer | Programmable 255 levels timer interval，from 1~255 sec/min |
显示屏 Display
| 尺寸 Size | 15 inches |
| 分辨率 Resolution | 1024(H) x 768(V) |
| 屏幕宽高比 Ratio | 4：3 |
| 亮度 Brightness | 300 nits |
| 可视角 Viewing Angle | 80° (T)/80° (B) 80° (L)/80° ® |
| 对比度 Contrast Ratio | 800 |
| 背光 Backlight | LED Backlight |
| 背光寿命 Backlight Lifetime | 30000Hrs |
触摸屏 Touchscreen
| 触摸屏 Touch Type | 10点投射式电容屏 P-cap Multi-Touch；全平面五线电阻屏 5-Wire Resistive Touch |
| 触击 Touch | 35,000,000 times；35,000,000 times |

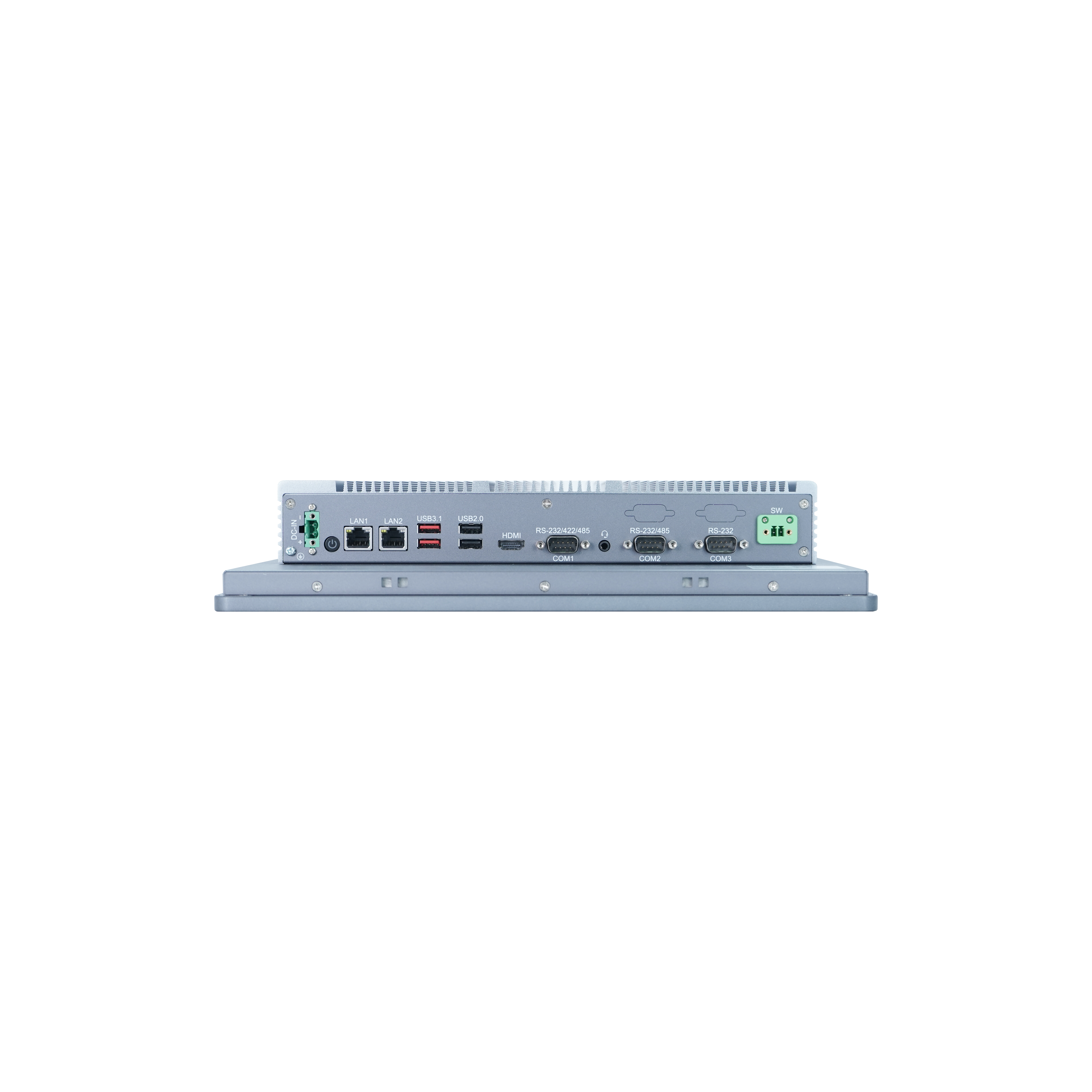

外部接口 External I/O
| 串口 COM | 1 x RS232/RS422/RS485-COM1 1x RS232(default)/RS485(Jumper)-COM2 1x RS232-COM3 |
| USB | 2 x USB2.0, 2 x USB3.2 |
| 网口 Ethernet | 2 x RJ45，Intel® L226V GbE (10/100/1000 Mbps) |
| 显示 Video | 1 x HDMI (up to 4K resolution) |
| 音频 Audio | 1 x Audio(Line-out&Mic-in 2 in 1), Realtek® ALC888S HD Audio codec 4Ω3W speakerx2 |
| 开关按键Power bottom | 1 x Power bottom W/LED |
| 远程开关 Remote ON-OFF | 1 x Remote ON-OFF（SW） |
| 电源输入 Power Input | 1 x Power Connector (2P Phoenix) |
内部接口 Internal I/O
| 扩展接口 Expansion | 1 x M.2 2230 E-key (PCIe/CNVI/USB2.0） 1x 8bit GPIO 3.3V(jumper)/5V(default) power 2 x RS232 |
机构 Mechanical
| 前框 Front Panel | 铝 Aluminum |
| 铝挤 Heat-Sink | 铝 Aluminum |
| 底板 Rear Cover | 铁 SECC |
| 安装方式 Mounting | Panel Mount, Wall and VESA-mount (75 x 75mm) |
| 尺寸 Dimension | 351.6(W) x 275.6(H) x 68.4(D)mm |
| 建议开孔尺寸Cut Out | 341.4 x 265.4mm |
| 重量 Weight | 4.70kg |
环境 Environmental
| 操作温度 Operation Temp. | -10℃ ~ 60℃ (SSD)，0℃ ~ 40℃ (HDD) |
| 存储温度 Storage Temp. | -40℃ ~ 70℃ |
| 湿度 Relative Humidity | 5% ~ 95%, 非凝结状态 Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation |
| 机械冲击 Shock | 10g 11ms operation, 30g 11ms Non-operation |
| 前面板防护 Ingress Protection | Front panel IP66 |
电源 Power
| 电源输入 Power Input | 10~36VDC |
认证 Certification
| 安规认证 Safety Certification | CCC CE FCC |
电磁兼容/安规 EMC&Safety
【1】 PCIe x4 NVMe OEM option MOQ限制，BOM选择上PCIEX4 NVME需更改电阻件，且M.2 SATA 和 2.5寸SATA 3.0信号同步失效
配置
| 型号 Model | 显示模组 |
| CEP-15RS-N97A | Intel® Processor N97 15 |
| CEP-15PS-N97A | Intel® Processor N97 15寸全平面10点投射式电容屏 |
订购清单
| 标配 Standard | 型号 Model | 描述 Description |
| 34046QH00-GLA-G | 1x2P DC in Phoenix conn（5.00）, female | |
| 34046QJ00-600-G | Conn,3.5mm,PA,DIP-2,FIT,TEPE123-11G00-DF | |
| 2G151VW00-3JM-G | M2导热片,4 x M2-2242/Memory thermal-pad | |
| 2G151VB00-3JM-G | 1 x CPU thermal-pad | |
| 2A583SB00-G7D-G | 4 x M3*4 SCREW for HDD | |
| 2T71CD500-JWQ-G | 1×panel hook（4pcs in 1 package） | |
| 2A5868R00-G7D-G | 4 x M4*8 SCREW for VESA | |
| 35091V500-0R3-G | SATA+ power cable 90°,250mm,+/-10mm |
| 选配 Optional | 型号 Model | 描述 Description |
| CTO-060W-LT00 | CEA-060W-LT00,LITEON 60W adapter,150cm power cord |
