产品特性
Intel® Coffee lake处理器
15.6寸 LED背光显示屏，前面框支持IP66防护等级
铝合金的机身使其轻薄、坚固稳定、散热效果更好
工业等级全平面10点投射式电容触摸屏
支持WIFI/BT/4G/5G(可选）
支持双千兆网口
宽压12-36V DC-IN，可锁附凤凰端子接口
支持Reset 硬重启
产品外壳接地保护
内置1x 2.5寸HDD/SSD可扩充支架
支持标准VESA及嵌入式安装方式
支持PCIe X16/PCIe X8/PCIe X4/PCIe X1扩展插槽
全球化智能解决方案与服务
-
业务咨询：0512-86183888#6819
产品
新闻
- 产品
- 新闻
产品规格
系统 System
| 处理器 Processor | Intel® 8th/9th Gen Core ™ i7/i5/i3/Pentium®/Celeron® Processor TDP 35W CPU 搭配3500RPM FAN/TDP 65W CPU 搭配5500RPM FAN |
| 内存 Memory | 2 x DDR4 2400/2666 MHz SO-DIMM, up to 32 GB |
| 存储 Storage | 1 x 2.5" SATA3.0 HDD/SSD 1 x M.2 2280 SSD slot |
| 图形 Graphics | Intel® UHD Graphics 610/630 |
| 操作系统 OS | Windows 10, Linux |
| 看门狗定时器 Watchdog Timer | Programmable 255 levels timer interval，from 1~255 sec/min |
显示屏 Display
| 尺寸 Size | 15.6 inches |
| 分辨率 Resolution | 1920(H) x 1080(V) |
| 屏幕宽高比 Ratio | 16:9 |
| 亮度 Brightness | 350 nits |
| 可视角 Viewing Angle | CR ≥ 10; θx 89(H)/ θy 89° (V) |
| 对比度 Contrast Ratio | 800 |
| 背光 Backlight | LED Backlight |
| 背光寿命 Backlight Lifetime | 50000Hrs |
触摸屏 Touchscreen
| 触摸屏 Touch Type | 10 点投射式电容屏 P-cap Multi-Touch |
| 触击 Touch | 35,000,000 times |

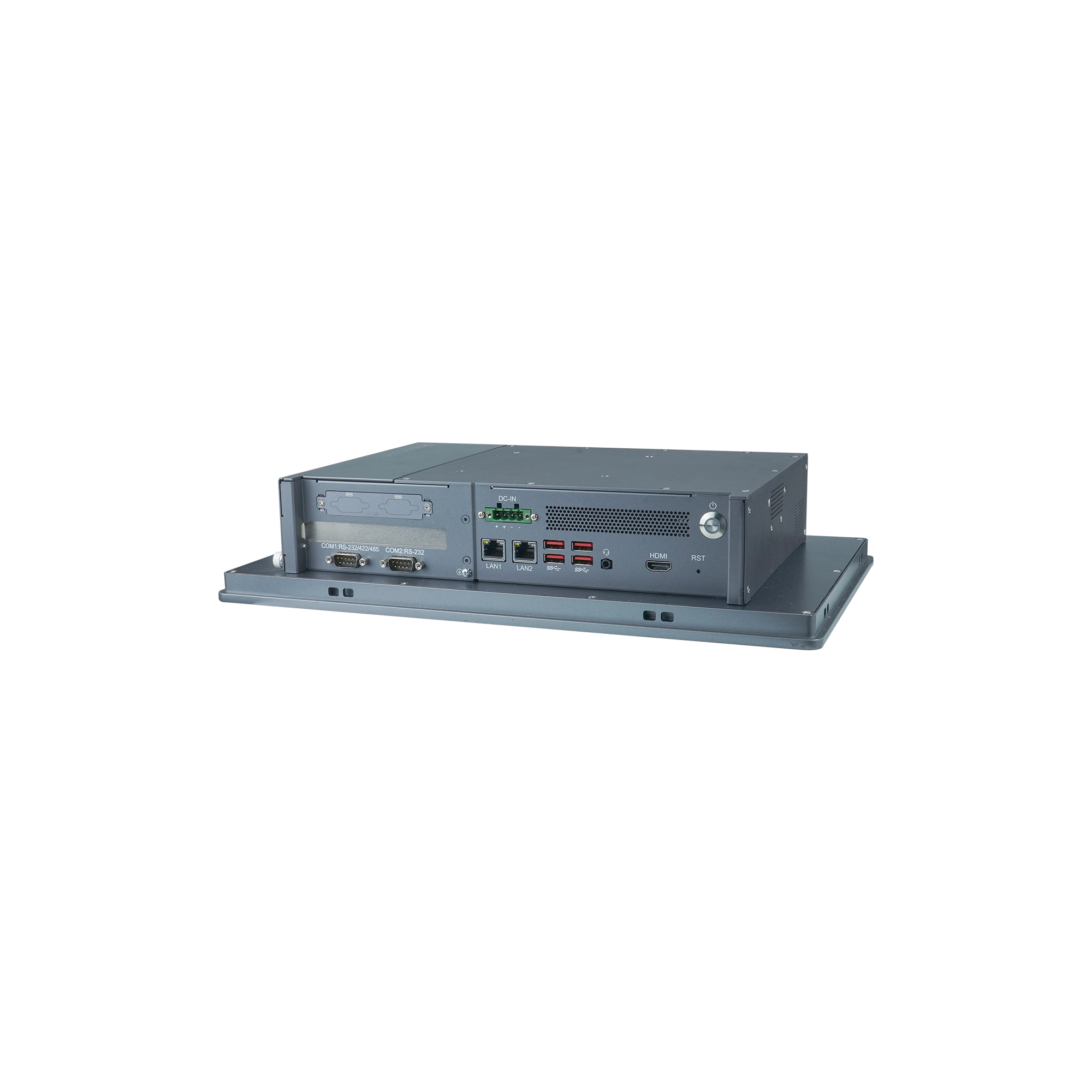

外部接口 External I/O
| 串口 COM | 1 x RS232/RS422/RS485(COM1) 1 x RS232 |
| O-Door | NA(标配）/2COM/2USB optional |
| USB | 4 x USB 3.0 |
| 网口 Ethernet | 1 x RJ45 Intel® I211AT (10/100/1000 Mbps) 1 x RJ45 Intel® I219-LM GbE (10/100/1000 Mbps) |
| 显示 Video | 1 x HDMI (up to 4096 x 2304@24hz) |
| 音频 Audio | 1 x Audio(Line-out&Mic-in 2 in 1), Realtek® ALC888S-VD2-GR HD Audio codec 2 x Speaker 4Ω3W |
| 重置Reset | 1 x HW reset |
| 开关按键Power bottom | 1 x Power bottom W/LED( System 上电 -LED OFF/Power ONLED ON/Power OFF-LED OFF) |
| 电源输入 Power Input | 1 x Power Connector (4P Phoenix) |
内部接口 Internal I/O
| 扩展接口 Expansion | 1 x PCIe X16 expansion Slot, PCIe Card dimension not larger than174.55mm(W)x111.15mm(H)x30.71mm(D) 1 x 9Pin(SATA LED/Power LED/OS reset) 1 x M.2 Key-B 3052slot(4G/5G supported) 1 x M.2 Key-E 2230 slot (WiFi +BT supported) 1 x SIM socket 2 x USB3.0 2 x USB2.0 2 x RS232 |
机构 Mechanical
| 前框 Front Panel | 铝 Aluminum |
| 铝挤 Heat-Sink | 铝 Aluminum |
| 底板 Rear Cover | 铁 SECC |
| 安装方式 Mounting | Panel Mount, Wall and VESA-mount (100 x 100mm) |
| 尺寸 Dimension | 395 x 245.5 x 81.6mm |
| 建议开孔尺寸Cut Out | 387 x 237.5 mm |
| 重量 Weight | 4.4Kg |
环境 Environmental
| 操作温度 Operation Temp. | -10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD) 0℃ ~ 40℃ with 0.7 m/s air flow (HDD) |
| 存储温度 Storage Temp. | -40℃ ~ 70℃ |
| 湿度 Relative Humidity | 5% ~ 95%, 非凝结状态 Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation |
| 机械冲击 Shock | 10g 11ms operation, 30g 11ms Non-operation |
| 前面板防护 Ingress Protection | Front panel IP66 |
电源 Power
| 电源输入 Power Input | 12-36V DC |
认证 Certification
| 安规认证 Safety Certification | CCC/CE/FCC |
订购清单
| 标配 Standard | 型号 Model | 描述 Description |
| 49020L100-JV0- G( 搭配35W CPU) ( 风扇二选一) | Fan,3500RPM,77mm*75mm*15.4mm,3W,12V, | |
| 460207W00-JV0- G( 搭配65W CPU) ( 风扇二选一) | Fan,5500RPM,77mm*75mm*15.4mm,3W,12V | |
| 34046YV00-67Y-G | x 4P DC in Phoenix conn (5.00), female | |
| 1A03DRW00-88A-G | panel hook（4pcs in1 package） | |
| 2G151DS00-HUH-G | 57*12.5*1.5 thermal pad for Memory/SSD ( x 2pcs) | |
| 2G151HY00-KDH-G | 30*30*1.5 thermal pad for CPU | |
| 2A583SB00-G7D-G | M3X4 SCREW for HDD( x4pcs) | |
| 2A5868R00-G7D-G | M4*8 SCREW for VESA( x4pcs) |
| 选配 Optional | 型号 Model | 描述 Description |
| CTO-150W-LT00 | Lite-on150W 适配器+1.5 米powercord | |
| 351086700-JTU-G | COM Cable | |
| CTO-2USB-ODOOR | Odoor W/ 2 USB |
