【干货一】10个工业显示屏常见故障及解决方法,工控人都该存着!

  • 栏目:产品新闻

  • 发布时间:2022.05.20

  • 点击数:6206

工业显示屏广泛应用于工业自动化、嵌入式设备控制、自助终端、MES等应用场景,对产品的稳定性要求比较高,作为人机对话的桥梁,应用广泛。随着电子技术、机械技术以及电气等技术的升级,当前很多工控机(如嵌入式工控机、工业显示屏)都选用无线缆的设计方法,将一切功能和接口都直接板载在主板上,所以由正常老化形成的毛病越来越少。但仍旧由人为因素、电气连接故障、软件形成的故障、应用环境等原因,引起各种应用问题。

工业显示屏故障发生时,我们该怎么排查问题和解决呢?小编整理了10个工业显示屏的常见故障和解决方法,赶紧收藏保存!


 Q:USB不识别?

◆ 确认接入设备是否正常,更换相同设备同步确认

◆ 确认主板USB接口内金属弹片是否正常

◆ 确认进入系统无法使用,在BIOS中是否可以使用?若可以确认系统是否需要更新USB3.0驱动

◆ 确认USB供电是否正常,最简单的方式:接入鼠标是否鼠标灯是否会亮

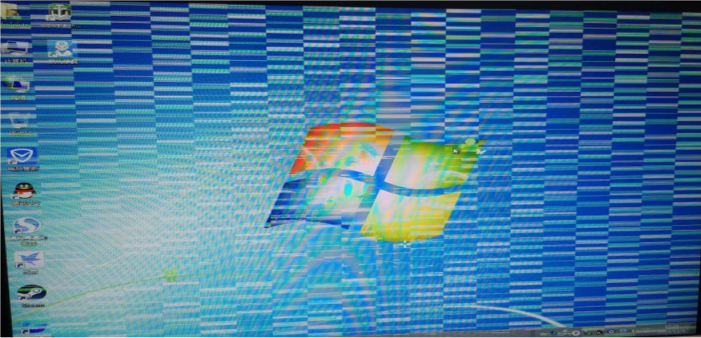

Q:显示屏出了问题?

◆ 开机确认不良现象,系统下不显示or花屏

◆ 更换显示器确认显示器是否正常,更换显示器线材是否正常

◆ 确认机器是否有显卡,同时显示器是否连接到显卡上;若在显卡上,首先尝试更换显示接口,仍不显示或花屏,尝试更换显卡驱动

◆ 确认机器无显卡,同时开机后为双显,但只有一个显示,确认系统驱动正常后,检查显示模式是否有被断开导致,设置成扩展或克隆显示,在确认显示是否正常

◆ 确认更换下显示器和显示线材分屏显示无效,BIOS设置无异常后问题依旧,初步判定主板显示接口异常



Q:出现网络异常状况?

◆ 确认连接网线是否正常,网络接口内弹针是否正常

◆ 确认网络IP是否有被固定,固定IP与实际所在局域网IP区间内

◆ 使用CMDping命令 ping局域网内网关IP,确认是否可以ping通,查看网络灯状态是否正常,网络连接是否被禁用

◆ 在设备管理器确认驱动是否正常

◆ 千兆网口实际显示百兆问题,首先确认网线是否支持千兆,同时确认局域网区间是否为千兆,在驱动配置内是否有手动限制在百兆

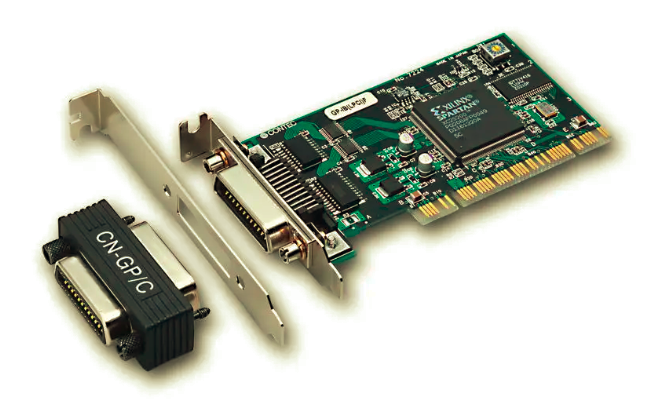

 Q:PCI设备出现异常?

◆ 确认不良现象,网卡、PCIE to NVme转接卡、PCI-E to USB转接卡无法使用

◆ 首先更换相同型号的PCI 转接卡,确认是否正常,确认PCI所接设备驱动是否安装

◆ 确认外接设备正常,如果有条件可以确认PCI接口上-12V、+12V、+5V、+3.3V是否正常,CLK和DATA信号是否正常

◆ 使用专用PCI转接卡测试PCI AD地址线是正常;PCI bear卡

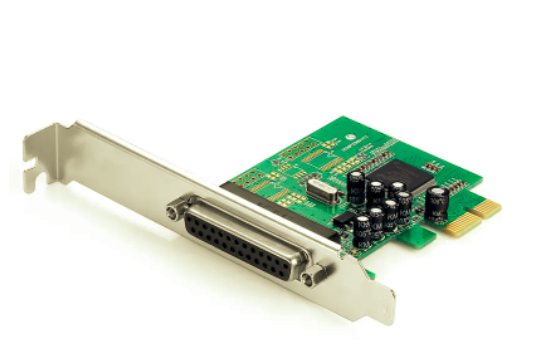

 Q:PCI-E设备出现异常?

◆ 确认不良现象,PCI-E显卡、网卡、PCI-Eto NVme转接卡、PCI-Eto USB转接卡无法使用

◆ 首先在设备管理器确认PCI-e设备驱动是否正识别

◆ 确认BIOS中PCIe lines 是否有被disable

◆ 确认外接设备正常,量测确认PCI-E接口供电是否正常,主要有12V和3.3V

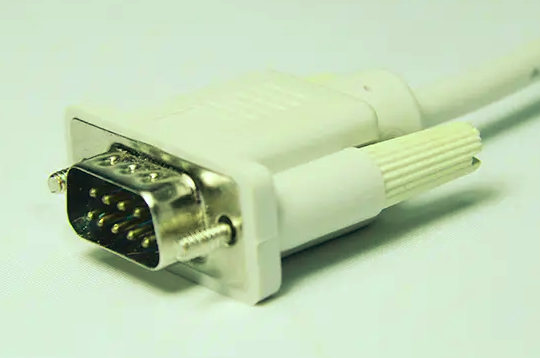

 Q:串口出现异常?

◆ 确认不良现象,串口无法通信,通讯传输乱码,出现无法控制通讯设备

◆ 在BIOS 中确认确认串口模式是否正确,RS232、RS422、RS485

◆ 确认串口Pin定义是否正常,外接线材定义是否正常

◆ RS232短接TX RX使用串口调试工具通讯是否正常,RS422短接1-4,2-3短接测试是否正常,RS485 需要使用两个RS485测试对传是否正常

◆ 确认机器端口波特率、校验位、数据位、地址为是否一致

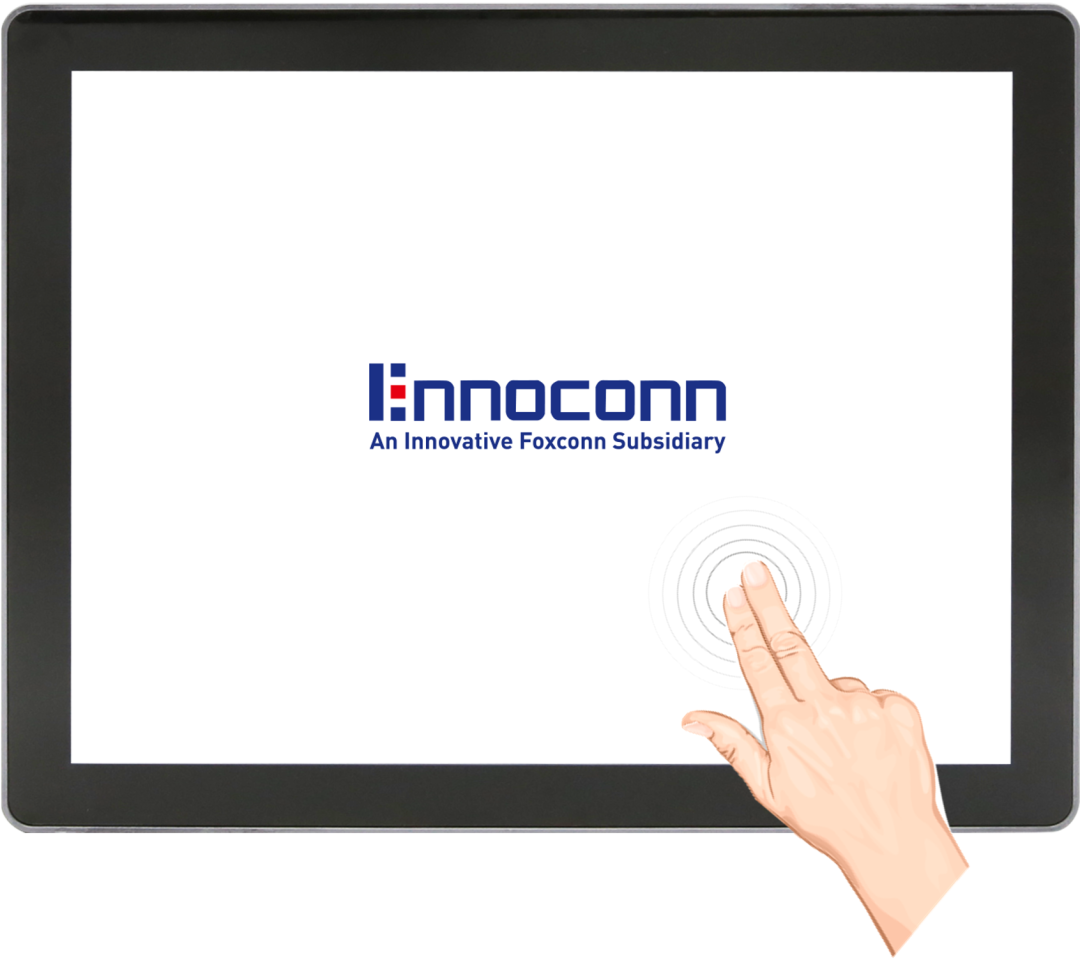

 Q:Touch不良?

◆ 确认不良现象:Touch无作用、偏移、漂移、区域无作用

◆ 确认touch panel 是否有物理损坏,连接pin端的线材和FPC是否存在断开现象

◆ 电阻屏出现触控不准偏移问题,尝试使用对应校准工具校准后确认

◆ 电容屏出现不准偏移问题,首先确认是否为双显,移除双显后是否正常

◆ 电容屏出现触控乱飘现象,尝试接地释放ESD,再确认是否存在;确认屏幕是否有异物吸附静电导致touch飘逸现象

Q:LVDS显示异常?

确认不良现象:LVDS不显示,LVDS显示水波纹,颜色异常

◆ 首先确认其他显示接口是否可以显示,例如VGA,HDMI,DP等均不显示,请确认主板是否开机

◆ 若HDMI显示,确认BIOS中LVDS分辨率是否设置是否匹配

◆ 确认液晶屏是否有背光,无背光确认背光线材是否松脱,若有背光进行下一条确认

◆ 背光正常确认LVDS线材是否存在松脱,或者线材部分是否存在断线状况

◆ 与供应商确认是否是否需要烧录EDID相关尺寸信息

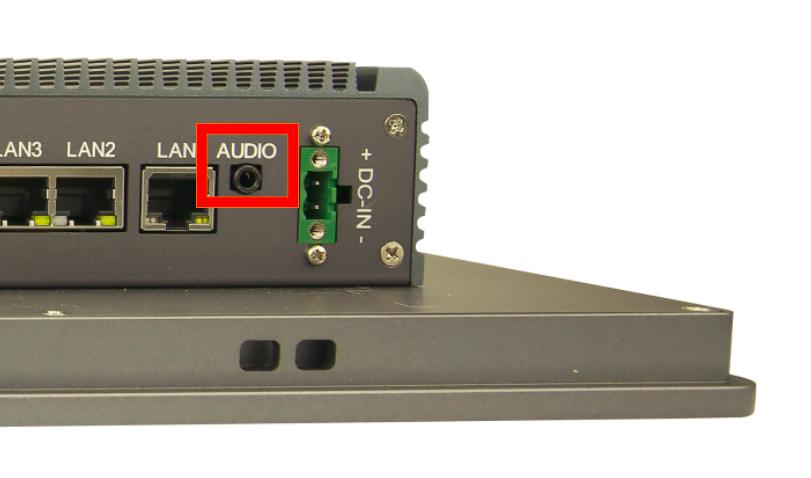

 Q:Audio不良?

◆ 确认设备管理器是否存在Audio设备,排除因硬件问题导致,若无硬件设备,建议退供应商处理

◆ 确认设备驱动是否有正常安装

◆ 是否有外接HDMI or DP显示器,默认输出是否被切换至HDMI or DP输出,也会出现设备无声音状况

◆ 耳麦输入输出异常,确认在接入耳麦时对应设备是否选择正确

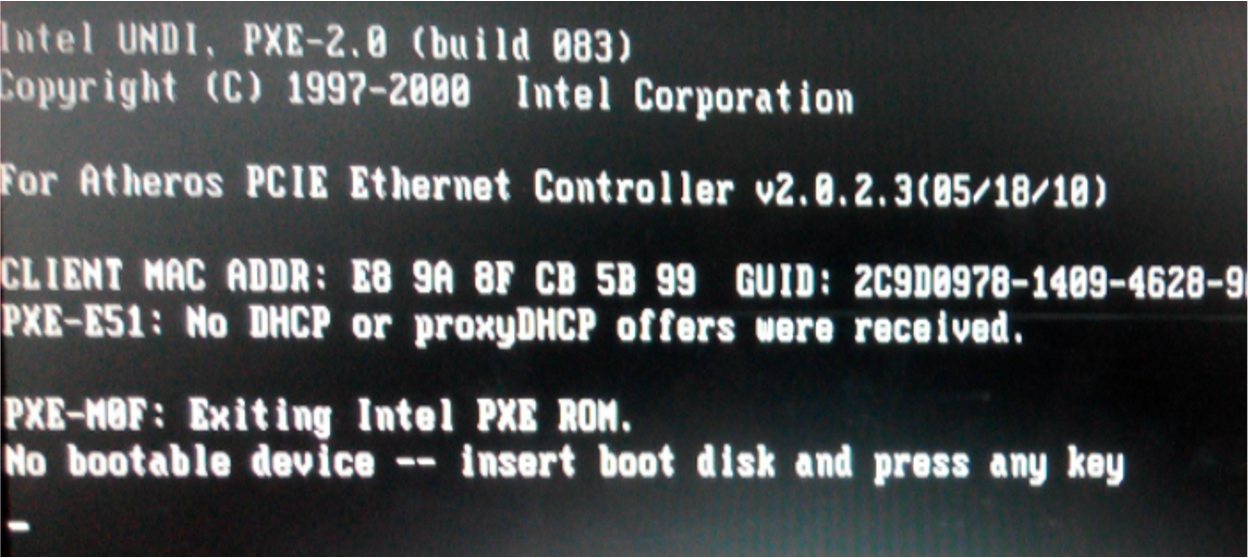

 Q:开机不抓取储存设备?

◆ 首先进入BIOS选项在Advanced下SATA configuration内是否识别

◆ BIOS中未识别,确认存储设备是否安装OK,如M-SATA、M.2SSD、nvmeSSD、SATA,另外针对SATA需再确认其供电是否正常

◆ 确认识别正常后再在CSM选项后是否OK,UEFI安装系统关闭CSM、Legacy安装系统打开CSM

◆ 以上硬盘识别正常,仍不能启动确认系统引导项是否丢失

在工作中我们还会遇各种各样的故障,但是万变不离其宗,建议遵照故障检测的原则:从简到难,先分析后维修,先查软件再查硬件。
