CEFS-MV20-D22X-XL32

行业机 >机器视觉

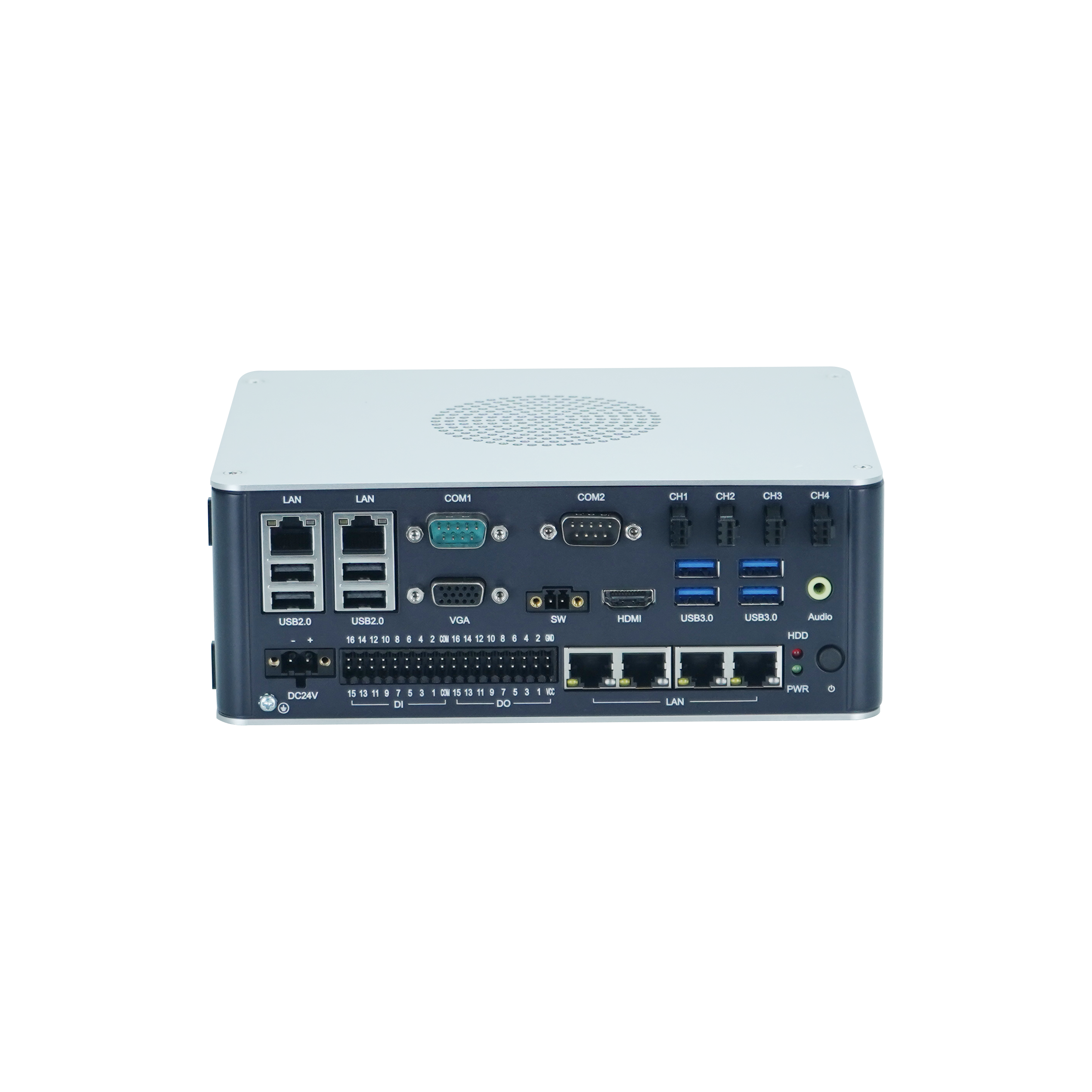

支持Intel® 12代 奔腾/赛扬/酷睿等桌面级高性能处理器，LGA1700针；搭载H610&H610E芯片；2个千兆网口，4ｘUSB3.0，4ｘUSB2.0，2 x COM，1 x VGA, 1 x HDMI，16in 16out 隔离DIO，4 x POE(可选)，4 x Lighting Port（可选），24V 电源输入
咨询价格

咨询价格
资料下载

资料下载
首页

  >

行业机

  >

机器视觉

产品特性

Intel®12代 Core ™ i3/i5/i7, Pentium®, Celeron® Processor, （LGA1700针），H610&H610E芯片组，TDP up to 65w
Intel® 二个千兆网口，1ｘ RJ45 Intel® WGI219 ，1ｘ RJ45 Intel® I226V
4ｘUSB3.0，4ｘUSB2.0，1 x USB2.0 Type A（内置）
2 x COM（1x jumper select，1xBIOS adjustable)）
VGA+HDMI 双显示输出
光源4路24V恒压，总功耗最大72W，Total 80W
16路光耦隔离输入，16路光耦隔离输出（支持NPN/PNP切换)
1 x SATA3.0 connector for 2.5inch HDD/SSD
4ｘ RJ45 Intel® I210AT GbE (10/100/1000Mbps) , max TDP 15W for each 可选
1ｘAudio (Line-out)
1 x M.2 KE 2230 slot (WIFI/BT supported)(PCIe/USB2.0信号）（内置）
1 x M.2 KM 2280 slot (SATA signal supported)（内置）
1 x PcieX16 slot，1 x PcieX4 slot
支持BC02 V0.1扩展卡（选配）包含1 x PCIe x 16，1 x SATA3.0 connector for 2.5inch HDD/SSD， 1 x Mini-PCIe slot (PCIe/SATA signal supported,jumper select)
24V DC IN，2-pin connector
支持宽温：-10~50℃

产品规格

系统 System
处理器CPU Intel® 12th Gen. Core ™ i3/i5/i7, Pentium®, Celeron® Processor, LGA1700 Socket, TDP up to 65w，满载建议搭配65W CPU
芯片组 Chipset Intel H610 & H610E
内存 Memory 2 x DDR5 MAX 96GB , Up to 4800 MT/s
图形 Graphics Intel® UHD Graphics 770
存储 Storage 1 x SATA3.0 connector for 2.5inch HDD/SSD
操作系统 OS Windows 10, Linux
显示屏 Display
触摸屏 Touchscreen
外部接口 External I/O
显示 Video 1 x VGA, max resolution up to 1920x1080@60Hz 1 x HDMI 1.4, max resolution up to 4096 x 2304@24Hz
网口 Ethernet 1ｘ RJ45 Intel® WGI219 (10/100/1000Mbps) 1ｘ RJ45 Intel® I226V (10/100/1000Mbps)
POE 4ｘ RJ45 Intel® I210AT GbE (10/100/1000Mbps) , max TDP 15W for each
串口 COM 1 x RS-232/485 (jumper select) 1 x RS-232/422/485 (BIOS adjustable)
DIO Mode: NPN/PNP (Switchable) 16in 16out isolated DIO
电源输入接口 24V DC IN，2-pin connector
USB 4ｘUSB3.0 Gen1 4ｘUSB2.0
电源按钮 1 x
指示灯 LED 1 x HDD LED (Red blink for Data read or write) 1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off)
光源控制 Lighting Controller 4路24 V恒压光源驱动，单路最大功耗72 W，四路最大功耗80 W
远程开关 Remote ON-OFF 1 x
音频 Audio 1ｘAudio (Line-out)
内部接口 Internal I/O
扩展接口 Expansion 1 x M.2 KE 2230 slot (WIFI/BT supported)(PCIe/USB2.0信号） 1 x M.2 KM 2280 slot (SATA signal supported) 1 x PcieX16 slot，1 x PcieX4 slot
CPU FAN header 1 x
加密狗 1 x USB2.0 Type A
扩展接口 Extension I/O
扩展卡 BC02 V0.1 1 x PCIe x 16 (Expansion card Max size :180x120mm, 接1050TI获同等算力显卡 ) 1 x SATA3.0 connector for 2.5inch HDD/SSD 1 x Mini-PCIe slot (PCIe/SATA signal supported,jumper select)
显卡
机构 Mechanical
外观 Housing 钣金
安装方式 Mounting 直立式带脚垫，桌面式带挂架
尺寸Dimension 基础版：201x160x75 mm 扩展版: 212x160x106 mm
重量 Weight 基础款：0.8 KG 扩展款：1.65 KG
环境 Environment
操作温度 OperatingTemp. -10℃ ~ 50℃
存储温度Storage temp -40℃ ~ 85℃
湿度Relative Humidity 5% ~ 95%, 非凝结状态Non-condensing
电磁兼容 ESD Contact 6KV，Air 8KV
EMC
认证 Certification
安规认证 Safety Certification CCC
电源 Power
电源输入 Power Input 24V DC IN，2-pin phonenix connector
频外管理
其他 Other
测试试验
电磁辐射/ 安规 EMC&Safety
Safety( 安全性能）
Technical Information
Bypass

配置

型号 ModelLANPOECOMUSB3.0USB2.0USB2.0 加密狗存储2.5寸存储M.2WIFI/蓝牙(M.2)miniPCIe光源隔离DIO存储 2.5寸PCIe x16适配器(建议)
CFES-MV20-D220-PL32242441111（蓝牙跟4G复用）接口4G 跟SATA复用 信号4G跟蓝牙复用4路80W16进16出00220W
CFES-MV20-D220-0L32602441111（蓝牙跟4G复用）接口4G 跟SATA复用 信号4G跟蓝牙复用4路80W16进16出00150W
CFES-MV20-D221-PL32242441111（蓝牙跟4G复用）接口4G 跟SATA复用 信号4G跟蓝牙复用4路80W16进16出11 (适配显卡尺寸120mm,功耗70W）330W
CFES-MV20-D221-0L32602441111（蓝牙跟4G复用）接口4G 跟SATA复用 信号4G跟蓝牙复用4路80W16进16出11 (适配显卡尺寸120mm,功耗70W）220W

订购清单

标配 Standard 型号 Model 描述 Description
460209H00-548-G SYS FAN；CPU Cooler,Heatpipe Cooling,Al1100,G,PC-08421-01-GP2
490508J00-H17-G CPU Cooler；DC blower,12V,EF50101BX-C04C-A99
选配 Optional 型号 Model 描述 Description
02012MS00-600-GT10 BC02-1A扩展卡；可用功能：PCIe x16, SATA, Mini PCIe(PCIe&SATA)
86011D200-01T-G 适配器；24V 150W 2P Apapter,HUNTKEY,HKA15024063-7C
870113100-01T-G 适配器；24V 300W 2P Apapter,HUNTKEY,HKA300240A3-0A7
35074KN00-704-G 电源线；AC Power Cable,1500mm,+70/-0mm,I-SHENG,TN36B30191215300
ES-CEFS-MV20-020 2.5寸硬盘模块；mv20_a_hdd_brkt_082324,硬盘支架
2A5864U00-HE9-G 2.5寸硬盘模块；HDD螺丝
7D0815900-H60-G 2.5寸硬盘模块；HDD防震rubber
2A582LF00-G7D-G 2.5寸硬盘模块；SCREW P HEAD M3*P0.5*6L,LFNI
35091F100-JTU-G 2.5寸硬盘模块；硬盘线
81081EG00-847-G M.2存储；SSD,64GB,SATA,TRANSCEND,TS64GMTS560T
81081ES00-847-G M.2存储；SSD,128GB,SATA,TRANSCEND,TS128GMTS560T
81081EU00-847-G M.2存储；SSD,256GB,SATA,TRANSCEND,TS256GMTS560T
81081ER00-847-G M.2存储；SSD,512GB,SATA,TRANSCEND,TS512GMTS560T
81050B500-509-G 2.5寸硬盘；HDD,2.5inch SATA 500GB 5400RPM,SEAGATE,ST500LM030
81050BJ00-509-G 2.5寸硬盘；HDD,2.5inch SATA 1TB 5400RPM 128MB,SEAGATE,ST1000LM048
81030KE00-509-G 2.5寸硬盘；HDD,2.5inch SATA 2TB 5400RPM 128MB,SEAGATE,ST2000LM015
81081C900-732-G 2.5寸硬盘；SSD,128GB,SATA,PHISON,WPSTB3T52M0-128G
81081D700-732-G 2.5寸硬盘；SSD,256GB,SATA,PHISON,WPSTB3T52M0-256G
81081GJ00-732-G 2.5寸硬盘；SSD,512GB,SATA,PHISON,WPSTB3T52M0-512G
内存支架 96G内存散热模组；内存散热支架
4010风扇 96G内存散热模组；内存散热风扇
