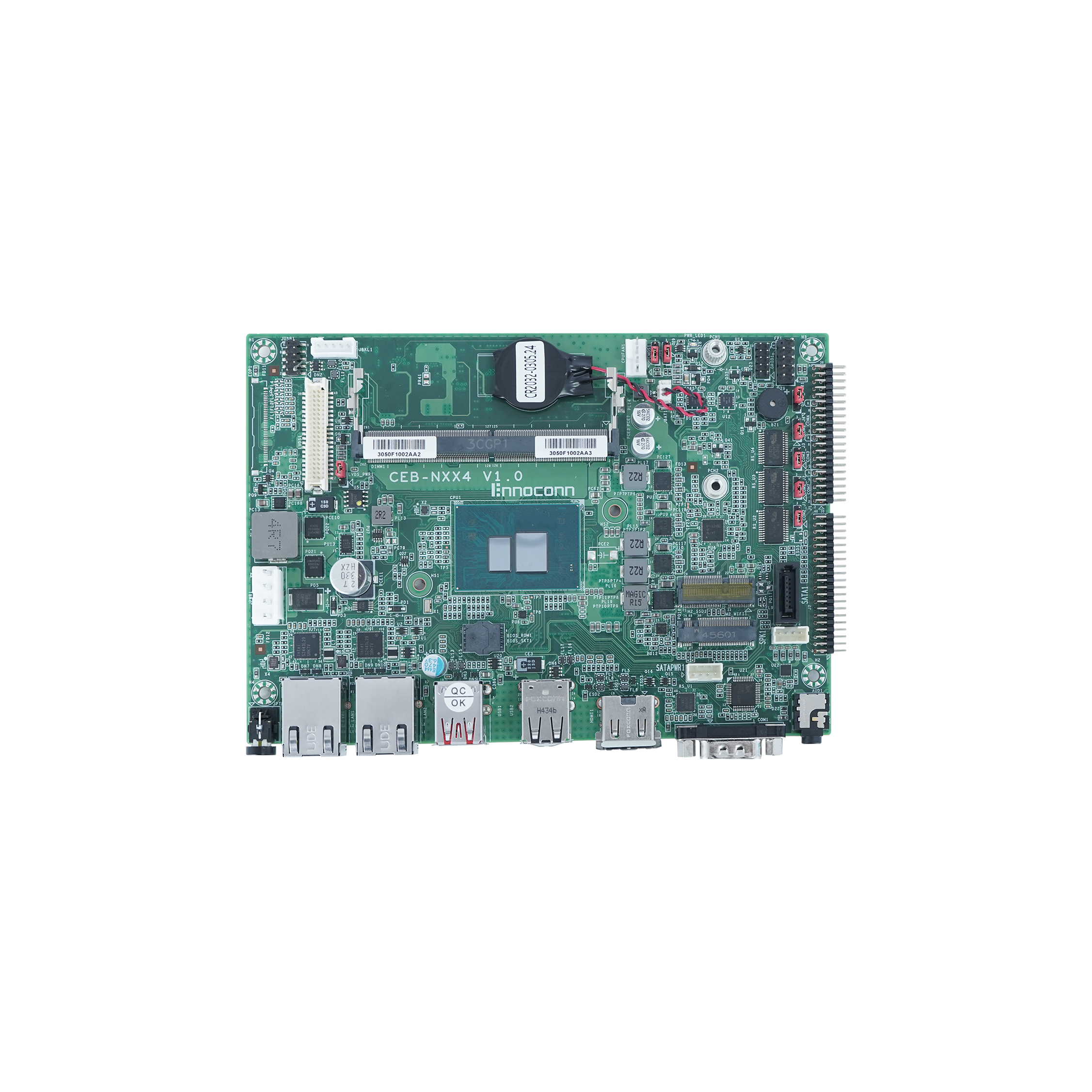

产品特性
Intel® Processor N97 & Core i3-N305
支持1 x SO-DIMM DDR5，最大支持16GB
支持2个千兆网络
支持6 x USB, 6 x COM, 8 bit GPIO
支持SATA, M.2 2242/2280, M.2 2230
支持宽压输入10V~36V
全球化智能解决方案与服务
-
业务咨询：0512-86183888#6819
产品
新闻
- 产品
- 新闻
产品规格
| 处理器 Processor | Intel® Processor N97(6M Cache,up to 3.6GHz) Intel® Core™ i3-N305(6M Cache,up to 3.8GHz) |
| 内存 Memory | 1 x SO-DIMM Slot, DDR5 4800MHz , up to 16GB |
| 存储 Storage | 1 x SATA 3.0 for 2.5" HDD/SSD 1 x M.2 2242/ 2280 M-key (SATA signal¹) for SSD |
| 网口 Ethernet | Intel® UHD Graphics for 12th Gen Intel® Processors |
| 音频 Audio | 1 x Realtek® ALC888S HD Audio Codec |
| BIOS | AMI UEFI BIOS |
| 外部接口 Rear I/O | 1 x COM RS232/RS422/RS485 1 x HDMI: max resolution up to 4096 x 2160@24Hz 2 x USB3.2 2 x USB2.0 2 x RJ45 1 x Line out&Mic in (2 in 1) 1 x Power button with LED |
| 内部接口 Internal I/O | 1 x LVDS: max resolution up to 1920 x 1200@60Hz or 1 x eDP: max resolution up to 4096 x 2160@60Hz 2 x USB 2.0 1 x 8 bit GPIO 1 x RS232/RS485, 3 x RS232， 2 x TTL 1 x F_Panel (Power LED, HDD LED, Power button, reset button) 1 x Speaker Out (3W/4ohm) 1 x DC IN |
| 扩展接口 Expansion | 1 x M.2 2230 E-key (PCIe/USB2.0） |
| 信赖平台模块 TPM | Nuvoton TPM2.0 |
| 环境 Environment | 操作温度 Operation Temp.: -20℃ ~ 60℃ 存储温度 Storage Temp.: -40℃ ~ 85℃ 操作湿度 Operation Humidity: 5% ~ 95%, 非凝结状态 Non-condensing 存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing |
| 电源输入 Power Input | 10-36V DC-IN |
| 尺寸 Dimensions | 4" (165 x 114mm) |
| 操作系统 OS | Windows10, Windows 11，Linux |
| 看门狗 Watchdog Timer | System Reset, Programmable via software from 1 to 255 sec/min |
Note1:M.2 support SATA SSD default,PCIEx4 NVME SSD can be supported by BOM selection
配置
| 型号 Model | 处理器 CPU | LVDS/eDP |
| CEB-N304-W100 | Intel® CoreTM i3-N305(6M Cache,up to 3.8GHz) | LVDS |
| CEB-N304-W100-E | Intel® CoreTM i3-N305(6M Cache,up to 3.8GHz) | eDP |
| CEB-N974-W100 | Intel® Processor N97(6M Cache,up to 3.6GHz) | LVDS |
| CEB-N974-W100-E | Intel® Processor N97(6M Cache,up to 3.6GHz) | eDP |
订购清单
| 标配 Standard | 型号 Model | 描述 Description |
| 350773000-0R3-G | Power Cable,120mm+/-10mm,18AWG,4pin+2pin, | |
| 34046QH00-GLA-G | 1 x 2P DC in Phoenix conn(5.00), female |
| 选配 Optional | 型号 Model | 描述 Description |
| 35108VG00-0R3-G | 1 to 1 COM cable,150+/-10mm | |
| 35105RS00-JTU-G | 1 to 2 COM cable,200+/-10mm | |
| 35105R200-JTU-G | USB*2 Type A black cable 200+/-10mm | |
| 35091V500-0R3-G | SATA+ power cable 90°,250mm,+/-10mm | |
| 35109RA00-0R3-G | GPIO cable with DB9 connector, 250+/-10mm |
