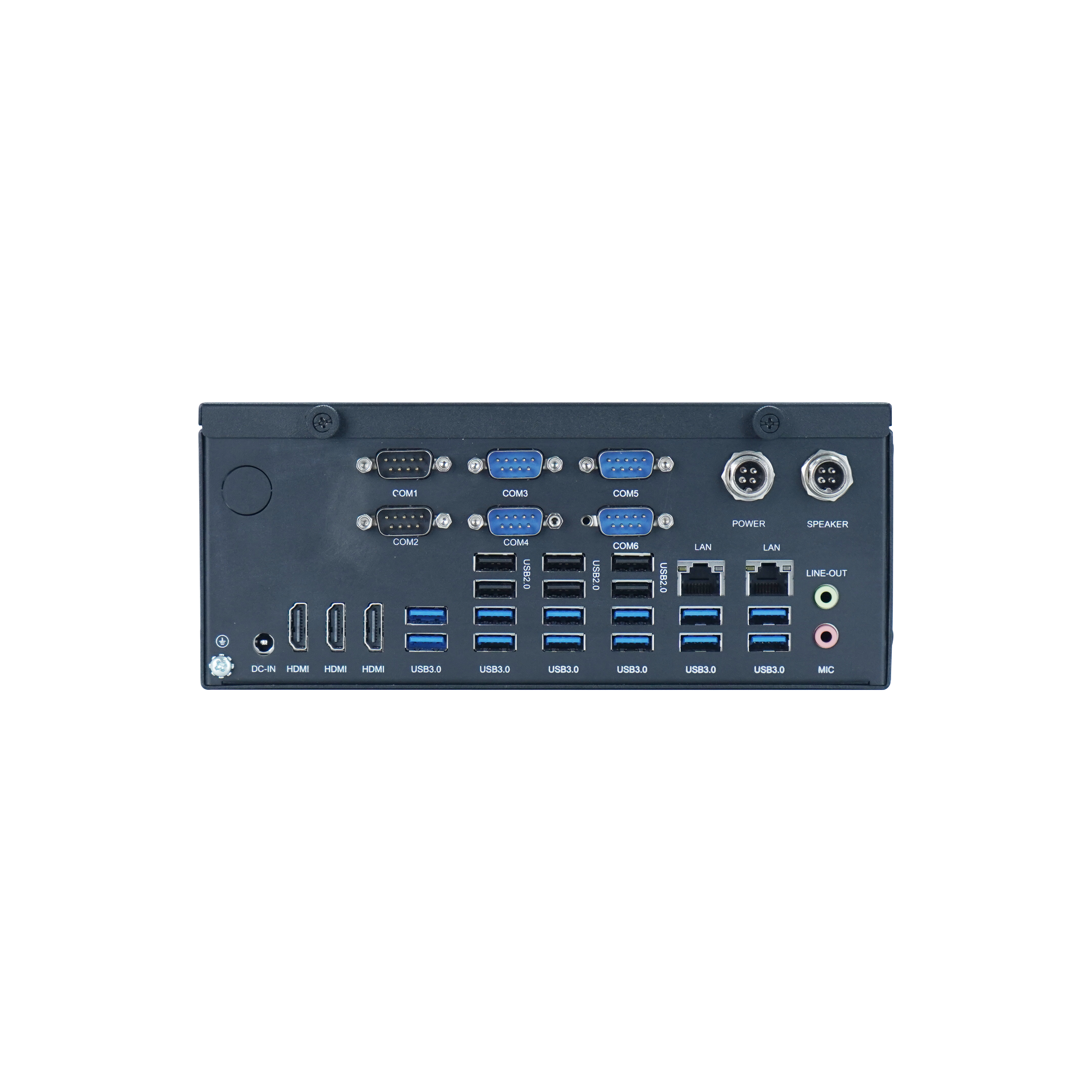

Intel® 6th/7th Gen. Core™ i3/i5/i7, Pentium®, Celeron® Processor, LGA1151 Socket, TDP up to 95W，Q170 chipset
Intel® 两口千兆网口
HDMI 三显输出
6 x USB2.0（板载）; 12 x USB3.0（板载，其中4 x USB 3.0由HUB扩展，8 x USB3.0平台原生自带），2个USB 2.0 Type-A
1 x Audio
2 x DDR4 内存插槽
1 x SATA 3.0
1 x M.2 KEY-M 2242/2280 (信号支持SATA和PCIE)
1 x Minipcie (信号可支持USB 2.0、PCIE和SATA)
6x pin header （6个RS232）
19-24V power input
| 处理器 Processor | Intel® 6th/7th Gen. Core™ i3/i5/i7, Pentium®, Celeron® Processor, LGA1151 Socket, TDP up to 95W |
| 芯片组 Chipset | Intel® Q170 |
| 内存 Memory | Dual Channel, 2 x SO-DIMM Slot, DDR4 1866/2133/2400MHz, up to 32GB(立式接口) |
| 图形 Graphics | CPU集成Intel® HD Graphics显示核心，多接口，HDMI输出 |
| BIOS | AMI BIOS，支持高级点解管理ACPI/ 无盘启动/ 网络唤醒/ 上电开机等功能 |
| 操作系统 OS | 6th Gen CPU : Windows7/8/10, Linux 7th Gen CPU : Windows10, Linux |
| 看门狗Watchdog Timer | System Reset, Programmable via software from 1 to 255 seconds |
| 信赖平台模块TPM | fTPM2.0 |
| 显示 Video | 3 x HDMI （板载） |
| 网口 Ethernet | 1 x Intel I226V 1 x Intel I219V (10/100/1000Mbps) ( 板载RJ45 网口，加ESD diode 防护） |
| USB | 6 x USB2.0（板载） 12 x USB3.0（板载，其中4 x USB 3.0 由HUB 扩展，8 x USB3.0 平台原生自带） |
| Audio | 1 x 二层AUDIO 接口（板载） 集成6 声道音效 ALC662 HD 音频解码控制器 |
| power 扩展接口 | 1 x Power 扩展接口（φ12 4 芯航插，是电脑开机按钮和开机指示灯外接口） |
| speaker 接口 | 1 x Speaker 接口( 外接喇叭接口 φ12 的4 芯航插， 客户用的喇叭的功率8Ω 3W， 主板功放芯片功率和喇叭功率需要对应，否则容易损坏。) |
| USB | 2 个USB 2.0 Type-A |
| 存储 Storage | 1 x SATA 3.0, 1 x M.2 KEY-M 2242/2280 ( 信号支持SATA 和PCIe) |
| COM | 6 x pin header （6 个RS232） |
| 扩展接口 Expansion | 1 x Minipcie ( 信号可支持USB 2.0、PCIE 和SATA) |
| 其他内部接口 | 1 x CPU_Fan, 2 x SYS_Fan 1 x Remote |
| 外观 Housing | 钢合金 |
| 尺寸Dimension | 251.3x 212.6 x 91.3 mm |
| 重量 Weight | 2.2kg |
| 操作温度 OperatingTemp. | -10℃ ~ 50℃ |
| 存储温度Storage temp | -40℃ ~ 85℃ |
| 湿度Relative Humidity | 5% ~ 95%( 相对湿度，无冷凝) |
| 振动 Vibration | SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation |
| 机械冲击 Shock | Operation: 10G@11ms Non-operation: 30G@11ms |
| 电磁兼容 ESD | Contact 6KV，Air 10KV |
| 安规认证 Safety Certification | CCC |
| 电源输入 Power Input | 19-24V DC IN 1 x Power 输入（圆形插针,on board，≤ 150W) 1 x 4pin header cable expansion, ＞ 150W,optional，预留） |
