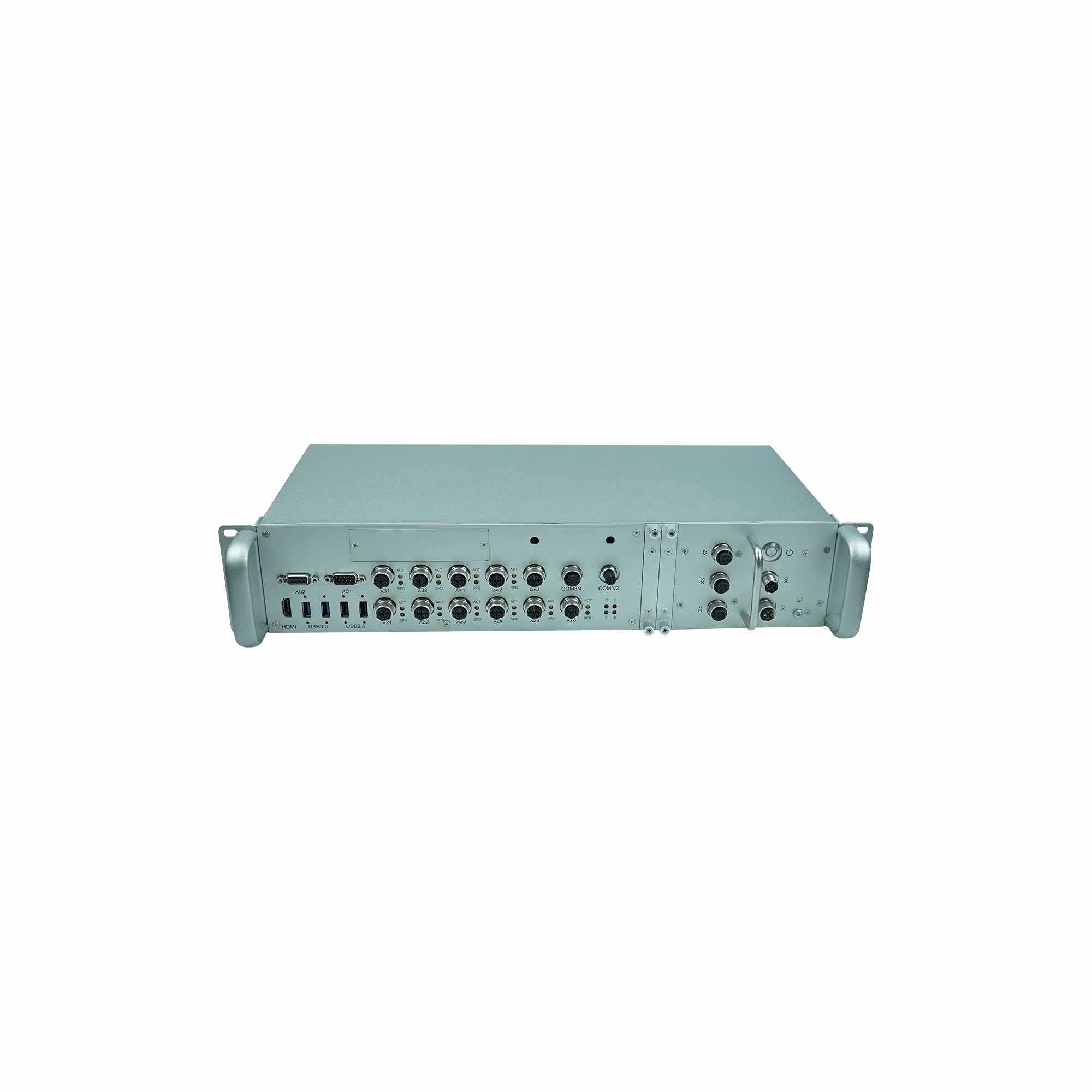

产品特性
支持Intel Core Tiger Lake U系列
铁路车辆标准无风扇计算机，完全符合EN 50155铁路标准
满足温度标准：EN 50155 TX（-40～70°C）和IEC 61373车身安装等级B
符合EN 50121-3-2 / EN 50121-4 EMC测试标准
用于通信和电源端口的加固型连接器（M12）
支持易插拔存储模块和I / O模块
支持NVIDIA® Jetson Xavier™ 模块
全球化智能解决方案与服务
-
业务咨询：0512-86183888#6819
产品
新闻
- 产品
- 新闻
产品规格
系统 System
| 处理器 Processor | Intel® Core™ Tiger Lake U系列 |
| 内存 Memory | 2*DDR4 *8 GB On board |
| 图形 Graphics | Intel® Iris® Xe Graphics |
| 存储 Storage | 板载NVME 128G 1* M.2 KEY M 2242/2280 SSD Slot（CPU异面） 1* M.2 KEY M 2242 SSD Slot（CPU同面） 2* SATA 3.0(2.5 inch) |
| 操作系统 OS | Win10 & Ubuntu 22.04 |
| 看门狗Watchdog Timer | Programmable 255 levels timer interval, from 1~255 sec/min |
| 4G/5G | 1* M.2 KEY B 3042/3052 Slot |
外部接口 External I/O
| 显示 Video | 1* HDMI 1.4 |
| 网口 Ethernet | 6* M12 X Code Intel I210IT (10/100/1000Mbps) |
| USB | 2* USB3.2 Gen 1，2* USB2.0 |
| 电源接口 | 1* M12 S Code 110VDC IN，1* M12 S Code 110VDC OUT，3* M12 A Code 24VDC OUT*3 |
| 指示灯 LED | 2*报警，1*POWER，1*HDD |
内部接口 Internal I/O
| USB | 1* USB2. 0(加密狗) |
| TTL | 1*TTL |
| Jetson 模块 | 1* SO-DIMM 260Pin Nvidia 接口( 支持NVIDIA®Jetson Xavier ™ )（支持Orin功能） |
扩展接口 Extension I/O
| 网口 | 4* Intel I210IT(10/100/1000Mbps)(2*connector +2*M12 X CODE或2*M12 D CODE) |
| DIO | 1* M12 X Code 3in 3out DIO，3750V rms隔离 |
| 串口 COM | 2* M12 A Code RS485，2* M12 A Code RS232 ，3KV rms隔离 |
机构 Mechanical
| 尺寸Dimension | 2U:440（W）×89（H）×348（D）mm |
环境 Environment
| 操作温度 OperatingTemp. | -40℃ ~85℃ |
| 存储温度Storage temp | -40℃ ~85℃ |
| 湿度Relative Humidity | 5%-95%@40℃（非凝结） |
EMC
认证 Certification
| 安规认证 Safety Certification | EN50155:2021，EN50121-3-2，EN50121-4，GB/T 25119-2021 SURGE：电源线对地±4KV（12Ω），线对线±2KV（2Ω） LAN 线对地±4KV，COM线对地±4KV 绝缘耐压：电源1500VAC，网口700VAC |
电源 Power
| 电源输入 Power Input | 110V DC |
| 电源输出 | 1*110V DC，3*24V DC |
其他 Other
测试试验
配置
| 型号 | 处理器 | 内存 | 存储 | 网口 | 串口 | USB 3.0 | 隔离DIO | PCIe扩展 | 电源 | EMC |
| CES-RT111-DA40 | i3-1115GRE | 板载16G | 板载128G ,1xM.2 2242/2280扩展，2 x 2.5寸 | 10 | 4 | 4 | 8 | Jetson ONX 16B模块 | 110V in，110V out，3 x 24V out | 浪涌共模4KV，差模2KV,绝缘耐压网络700VAC，电源1500VAC |
| CES-RT114-DA40 | i5-1145GRE | 板载16G | 板载128G ,1xM.2 2242/2280扩展，2 x 2.5寸 | 10 | 4 | 4 | 8 | Jetson ONX 16B模块 | 110V in，110V out，3 x 24V out | 浪涌共模4KV，差模2KV,绝缘耐压网络700VAC，电源1500VAC |
| CES-RT114-DA41 | i5-1145GRE | 板载16G | 板载128G ,1xM.2 2242/2280扩展，2 x 2.5寸 | 10 | 4 | 4 | 8 | Jetson ONX 16B模块 | 1x 24V in, 4x 24V out | 浪涌共模4KV，差模2KV,绝缘耐压网络700VAC，电源1500VAC |
| CES-RT118-DA40 | i7-1185GRE | 板载16G | 板载128G ,1xM.2 2242/2280扩展，2 x 2.5寸 | 10 | 4 | 4 | 8 | Jetson ONX 16B模块 | 110V in，110V out，3 x 24V out | 浪涌共模4KV，差模2KV,绝缘耐压网络700VAC，电源1500VAC |
