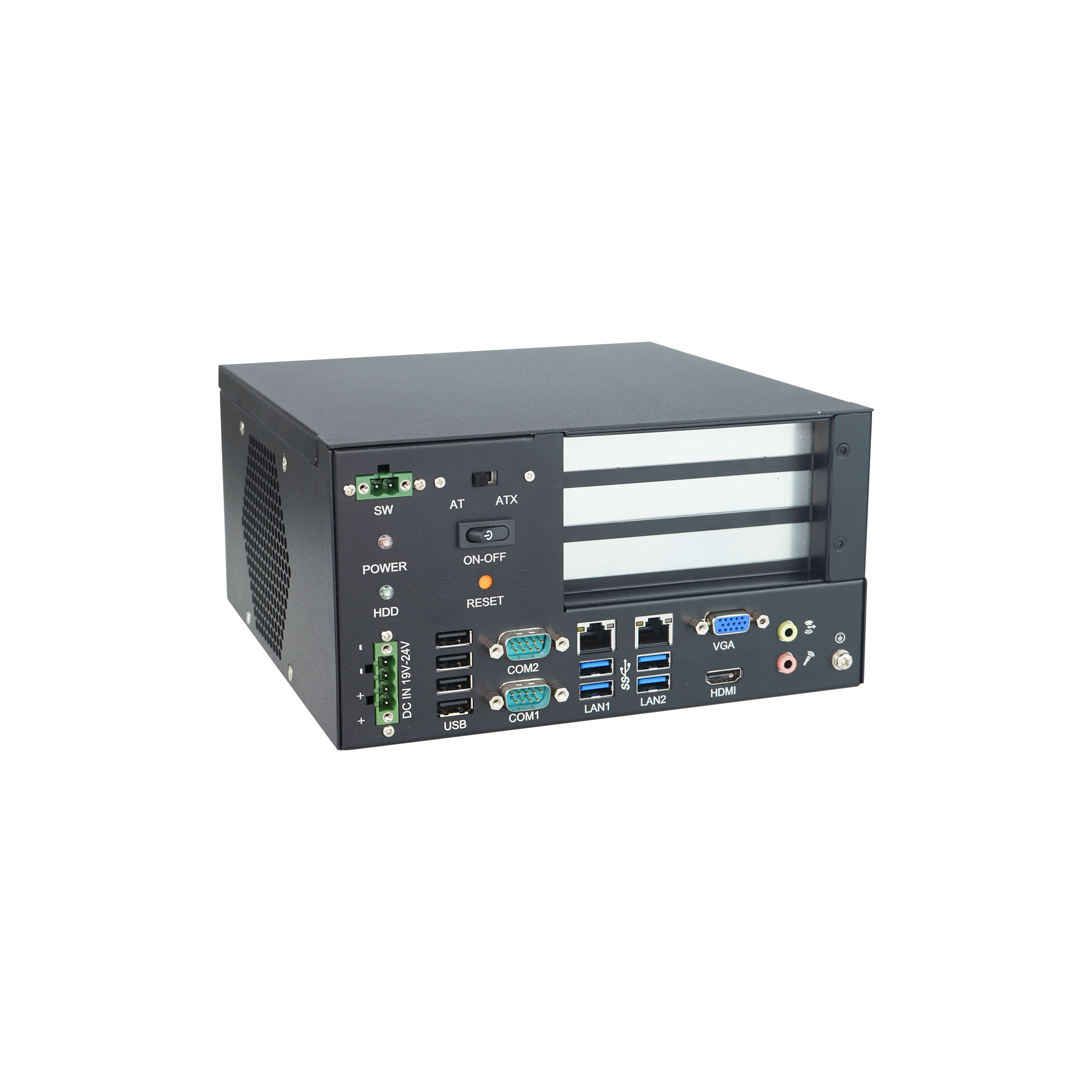

CEFS-DI22-H31D

高效能多扩展工控机CEFS系列>桌面型

迷你桌面型准系统, 双显(VGA/HDMI),2 x LAN,9 x USB,6 x COM,PCIe,Mini-PCIe

产品特性

Intel®8/9代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, 功耗最高支援到65W
双通道2插槽 DDR4 2400/2666MHz, 高达64GB
支持VGA, HDMI双屏异显
支持双Intel GbE LAN, USB3.0, 16位GPIO
支持2个SATA3.0
支持2个RS-232/422/485和4个RS232串联端口,
海岸线USB端口支援USB SR Pro技术
1 x PCIe X4 (Gen3)+1 x PCIe X4 (Gen2), 1 x Mini-PCIe(SATA3.0/PCIe2.0、USB2.0) or 1 x PCI+1 x PCIe X4(Gen3), 1 x Mini-PCIe(SATA3.0/PCIe2.0、USB2.0)

产品规格

系统 System
处理器 Processor Intel® 8th/9th Gen Core ™ i7/i5/i3/Pentium®/Celeron® Processor, TDP up to 65W
芯片组 Chipset Intel® H310
内存 Memory 2 x DDR4 2400/2666 MHz SO-DIMM Slot, up to 64GB
图形 Graphics Intel® HD Graphics
存储 Storage 2 x SATA3.0, 1 x MSATA(SATA3.0)
操作系统 OS Windows10, Linux
外部接口 External I/O
网口 Ethernet 1 x Intel® i219-LM GbE, 1 x Intel® i211-AT (10/100/1000 Mbps)
显示 Video 1 x VGA: max resolution up to 1920 x 1200 @ 60Hz 1 x HDMI: max resolution up to 4096 x 2304@24Hz
音频 Audio Realtek® ALC888S/ALC897 HD Audio codec, supports 5.1-channel
串口 COM 2 x RS232/422/485 (with auto flow control)
USB 4 x USB3.0, 4 x USB2.0
按钮 Button 1 x Power Button, 1 x Reset Button, 1 x Remote Switch, AT/ATX Mode Switch
指示灯 LED 1 x Power LED, 1 x HDD LED
内部接口 Internal I/O
扩展接口 Expansion 1 x PCIe X4 (Gen3)+1 x PCIe X4 (Gen2) or 1 x PCI+1 x PCIe X4(Gen3)
风扇 FAN 1 x CPU Fan, 2 x System Fan
USB 1 x USB2.0 (1 x Type-A)
GPIO 1 x 16-bit GPIO
串口 COM 4 x RS232
环境 Environmental
操作温度 Operating Temp. 0℃ ~ 40℃
存储温度Storage Temp. -20℃ ~ 60℃
湿度Relative Humidity 5% ~ 95%, 非凝结状态Non-condensing
随机振动 Random Vibration 5~500Hz, 1Grms (HDD)operation
正弦振动 Sine Vibration 5~500Hz, 2G Non-operation
机械冲击 Shock 10G @ 11ms operation
电源 Power
电源输入 Power Input 19~24V DC-IN
电源功耗 Power Watt 230W
机构 Mechanical
外观 Housing SGCC
尺寸 Dimension 210(L) x 210(W) x 110(H)mm
重量 Weight 3.5kg( 约)
安装方式 Mounting 桌面式 (Desk-Mount), 壁挂式(Wall-Mount)
认证 Certification
安规认证 Safety Certification CCC

订购清单

标配 Standard 型号 Model 描述 Description
35091B100-38L-G S-ATA Cable Assembly, 150mm, +/-10mm, 22AWG
35074KN00-704-G AC Power Cable, 1500mm, +70/-0mm, I-SHENG, T
