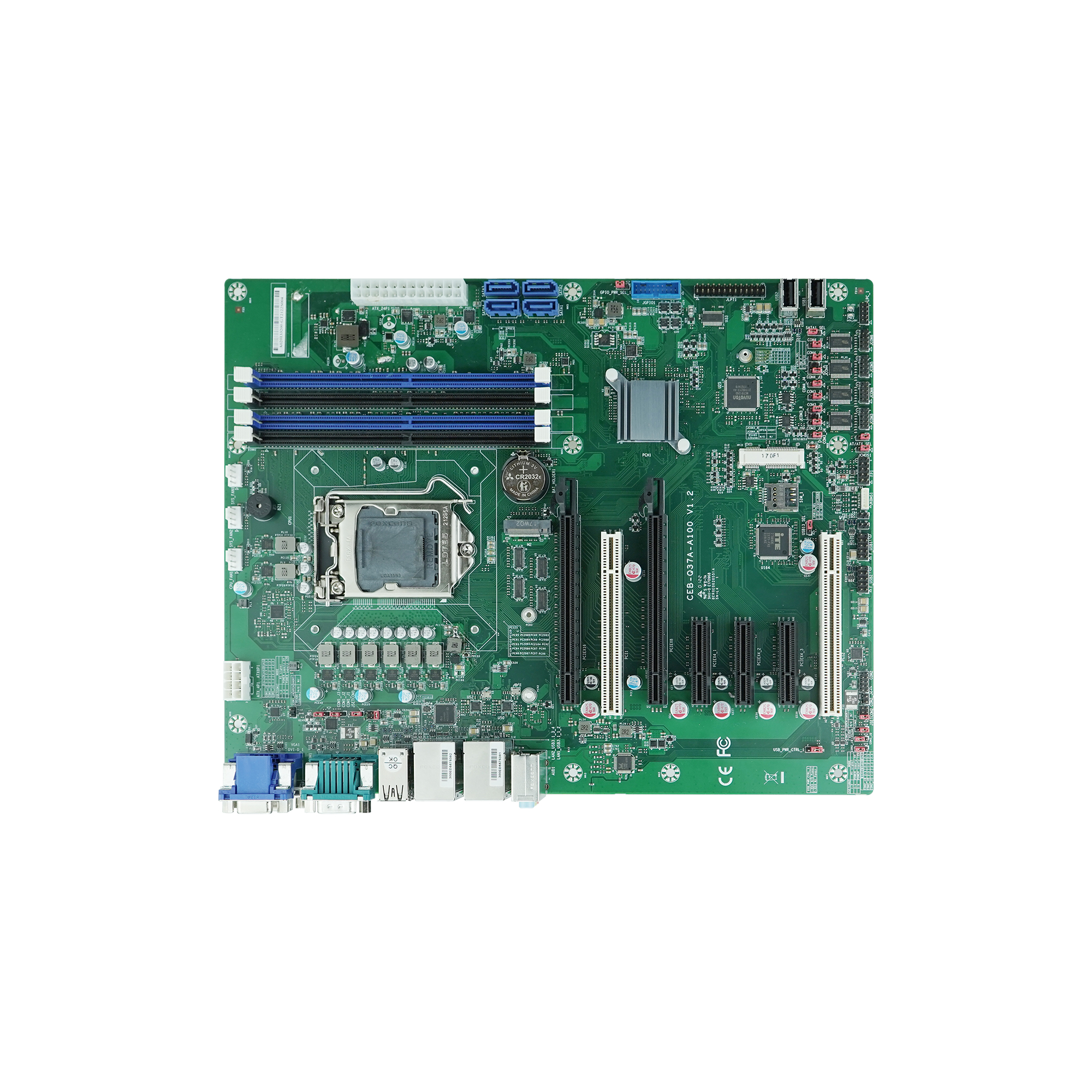

CEB-Q37A-A100

嵌入式工业主板CEB系列>ATX

Intel Q370 Chipset, 2 x LAN, VGA/DVI-D/DP++, 6 x COM, 13 x USB, 5 x PCIe, 2 x PCI, Mini-PCIe, M.2, ATX MB

产品特性

Intel® 8/9代酷睿 i9/i7/i5/i3/奔腾®/赛扬®处理器, 功耗最高支援到95W, 支持intel vPro
双通道4插槽 DDR4 2400/2666MHz, 高达128GB
支持VGA, DVI-D, DP++ 3屏异显
支持双Intel GbE LAN, USB3.2 Gen1/2, 16位GPIO
支持4个SATA3.0, RAID0/1/5/10
支持2个RS232/422/485和2个RS232/485和2个RS232串联端口, 5V/12V电压输出
海岸线USB端口支援USB SR Pro技术
2个PCIe3.0 X16 (Gen3)和3个PCIe X4 (X4 link), 2个PCI 扩展口, 1个Mini-PCIe(SATA3.0/PCIe3.0、USB2.0)和M.2(PCIe3.0 x 4  Support NVMe)2242/2280







产品规格

处理器 Processor Intel® 8th/9th Gen Core ™ i9/i7/i5/i3/Pentium®/Celeron® Processor, TDP up to 95W
芯片组 Chipset Intel® Q370
内存 Memory Dual Channel, 4 x U-DIMM Slot, DDR4 2400/2666 MHz, up to 128GB
存储 Storage 4 x SATA3.0, 1 x M.2 (PCIe3.0 x 4 Support NVMe)2242/2280
显示 Display Intel® HD Graphics
网口 Ethernet 1 x Intel® i219-LM GbE, 1 x Intel® i210AT/211AT (10/100/1000 Mbps)
音频 Audio Realtek® ALC662/ALC888S HD Audio codec, supports 5.1-channel
BIOS AMI UEFI BIOS
外部接口 Rear I/O 1 x DVI-D: max resolution up to 1920 x 1200 @ 60Hz 1 x VGA: max resolution up to 1920 x 1200 @ 60Hz 1 x DP++: max resolution up to 4096 x 2304 @ 60Hz 4 x USB3.2 Gen2, 2 x USB3.2 Gen1, 2 x USB2.0 2 x RJ45 1 x RS232/422/485 (with auto flow control) 1 x Line-out, Line-in, Mic-in
内部接口 Internal I/O 1 x RS232/422/485 (with auto flow control) 2 x RS232/485 2 x RS232 5 x USB2.0 (2 x Type-A) 1 x 16 bit GPIO 4 x SATA3.0 1 x LPT 1 x PS/2 (for Keyboard and Mouse)
扩展接口 Expansion 2 x PCIe3.0 X16 (1 x 16 or 2 x 8 link) 3 x PCIe3.0 X4 (X4 link) 2 x PCI 1 x M.2 (PCIe3.0 X4) 1 x Mini-PCIe (SATA3.0/PCIe3.0、USB2.0)
信赖平台模块 TPM Nuvoton TPM1.2 (optional, need MOQ)
环境 Environment 操作温度Operation temp: 0℃~60℃ 存储温度Storage temp: -40℃~85℃ 操作湿度Operation hum: 5%~90%, 非凝结 Non-condensing 存储湿度Storage hum: 5%~95%, 非凝结 Non-condensing
电源输入 Power Input ATX
尺寸 Dimensions 304.8 x 244 mm (12" x 9.6")
操作系统 OS Windows 10, Linux
看门狗 Watchdog Timer System Reset, Programmable via software from 1 to 255 seconds

订购清单

标配 Standard 型号 Model 描述 Description
35091AW00-JTU-G SATA Signal Cable Assembly,400mm+/-20mm
2T7198600-G9F-G IO挡板,IO shielding
选配 Optional 型号 Model 描述 Description
35107V900-JTU-G LPT cable with bracket, 450mm
351061S00-JTU-G GPIO cable with bracket,350mm
35106BR00-38L-G 1 to 2 USB Cable with bracket,300mm+/-15mm
351091T00-0R3-G Com*1 Bracket Cable,400mm,+/-10mm
351091S00-0R3-G Com*2 Bracket Cable,400mm,+/-10mm
480301K00-JV0-G CPU Cooler, support 65W, LGA115X Series
