新款迷你桌面型工控机,为电池点焊机提供精准动能!

  • 栏目:产品新闻

  • 发布时间:2022.06.10

  • 点击数:6799

桦汉科技基于Intel®8/9代酷睿i7/i5/i3/奔腾®/赛扬®处理器打造的迷你桌面型准系统。支持VGA/HDMI双屏异显,支持高分辨率;提供双通道2插槽DDR4 2400/2666MHz,支持SATA3.0高速存储;严格按照工业级标准打造,抗震、防尘、抗高温、耐低温、电磁兼容性良好,环境适应性强。电池点焊机作为其首发应用领域展示了其优异的性能。

动力电池组作为新能源汽车的重要组件,供电性能、安全性、稳定性是决定新能源汽车的重要因素,而动力电池组的串并联焊接质量是对电动车起着决定性作用的要素之一。

基于工控机和运动控制卡的控制系统解决方案凭借较强的数据处理能力、实时性能、较强的工业环境适应性等优势构成了高度灵活的焊接机数控系统,满足新能源汽车行业对精准焊接工艺的要求,同时也有效提高了整体产能和质量。


客户需求:

  • 多网口、多USB
  • 设备运行稳定

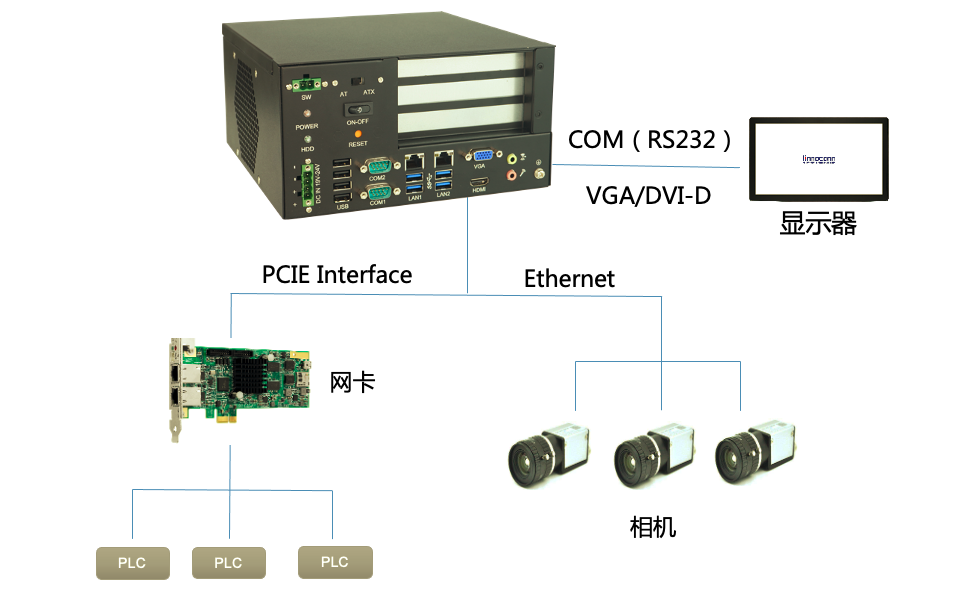

运行原理:

  • CEFS-DI22-H31D内部设置的组态软件以及自动化程式对点焊机进行轨迹规划;
  • 由控制传感器向PLC向机械手臂发送信号,对点焊机进行轨道节点控制;
  • Ethernet连接的相机对需点焊的产品进行定位;
  • 通过VGA/HDMI连接显示器,RS232连接显示触控屏,展示点焊结果;
  • 通过智能控制和人机界面互动达到快速点焊效果,提高点焊精度和效率。

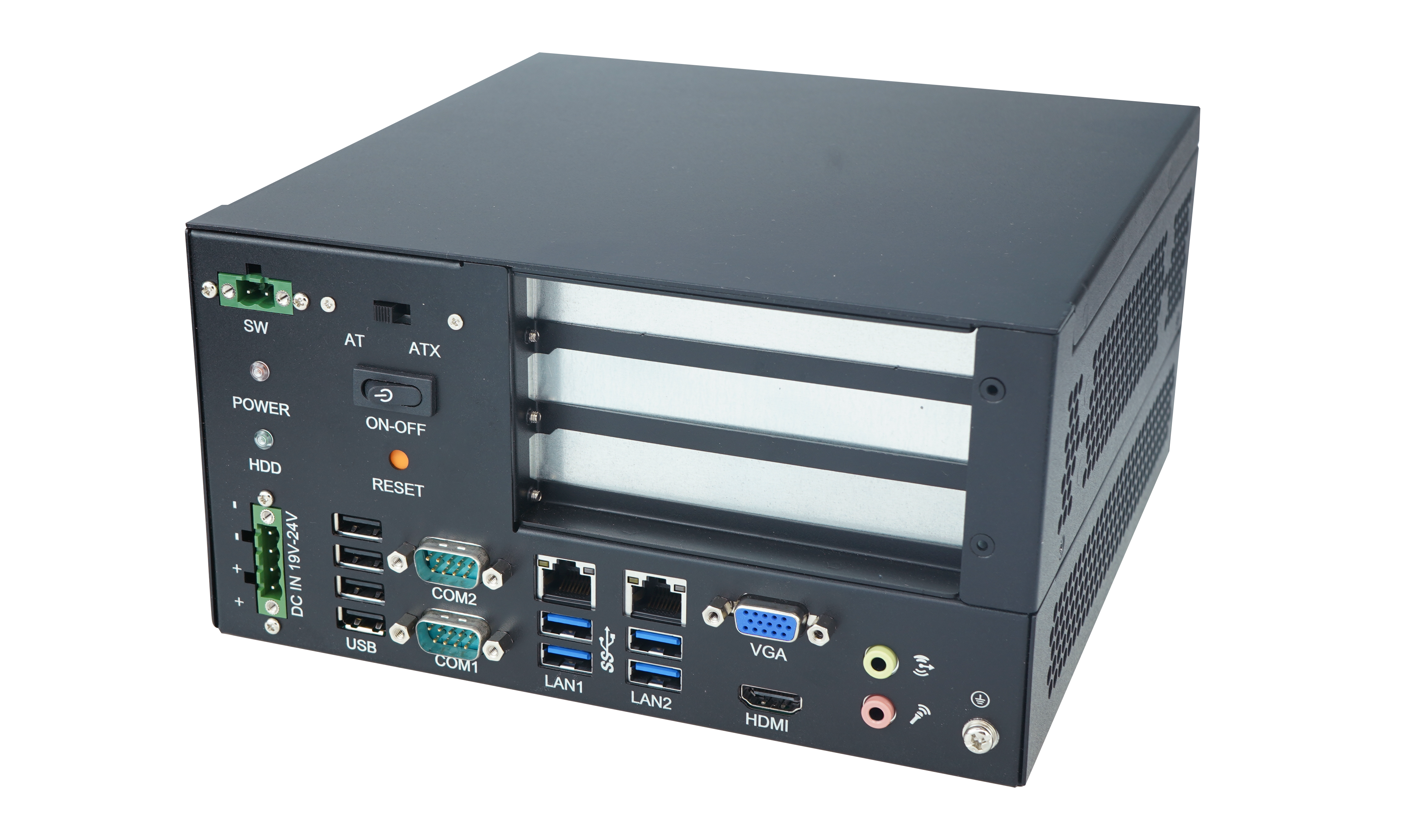

CEFS-DI22-H31D产品特性:

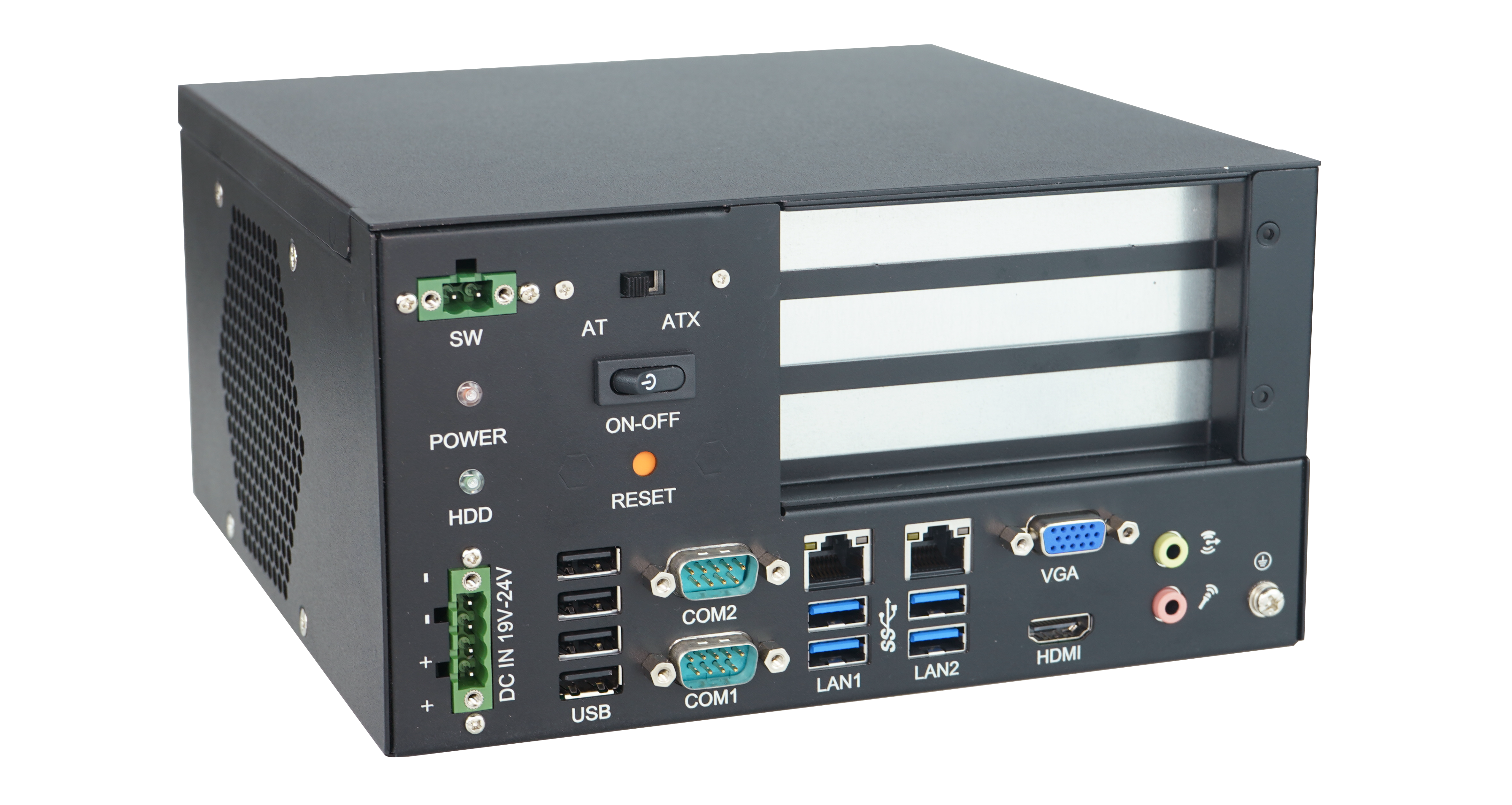

CEFS-DI22-H31D搭载Intel®酷睿8/9代CPU高性能计算平台,能够为机器视觉应用提供强大的性能保证。支持使用4xUSB3.0、4xUSB2.0、2xRS232/422/485,支持VGA/HDMI双屏异显、8bits GPIO。可容纳单个2.5寸硬盘,提高了数据读取的性能和安全性。

不惧严苛环境的多功能设计机型。提供2xPCI或1xPCIeX4,1xPCI,可用于扩展如网卡,采集卡,运动控制卡等,可用于连接GPU、数据采集、通信卡。使用户能够同时执行图像处理、运动控制和AOI视觉检测。支持-20~60°C存储环境工作,具有抗振动、抗冲击能力,标准19-24V DC-IN电源输入,能够在严苛工业环境下正常运行。

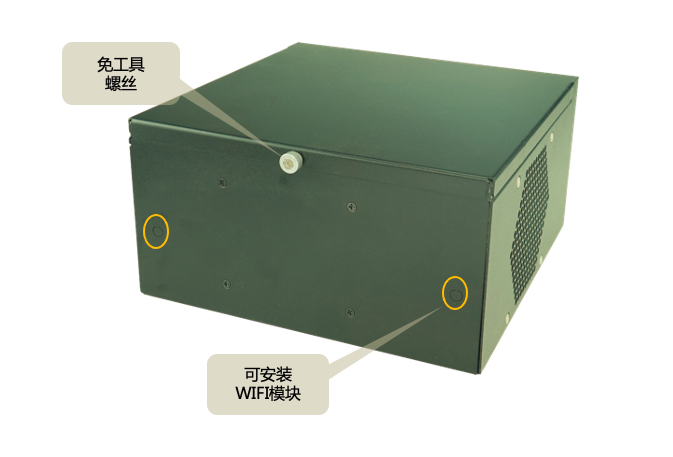

免工具螺丝的新颖设计,方便拆卸上盖;支持Mini-PCIe无线网卡


未来,工控机将突破现有的技术架构,其系统架构将更开放、集成度将更高、功能模块化、机器智能化等,将为整个“工业4.0”下的智能系统构建提供重要支撑。
