桦汉科技o-Door模块技术，随需而变，突破嵌入式设备局限！
-
栏目：产品新闻
-
发布时间：2022.04.08
-
点击数：6112
桦汉科技o-Door(Optional Door)智能模块技术是指:应用户需求，在产品设计之初可预留COM/LAN/USB/GPIO等模块，进行灵活扩展，实现多种功能性接口，满足用户客制化需求的同时突破了嵌入式设备的升级局限，改变了嵌入式设备扩展接口少，扩展后体积偏大的问题。
嵌入式无风扇边缘计算CES系列CES-EQ17/EH11-D340，CES-EQ17/EH11-D32A作为o-Door智能模块技术的应用代表，凭借高性能、高性价比等特点已经成功应用在工业4.0中机器视觉领域。

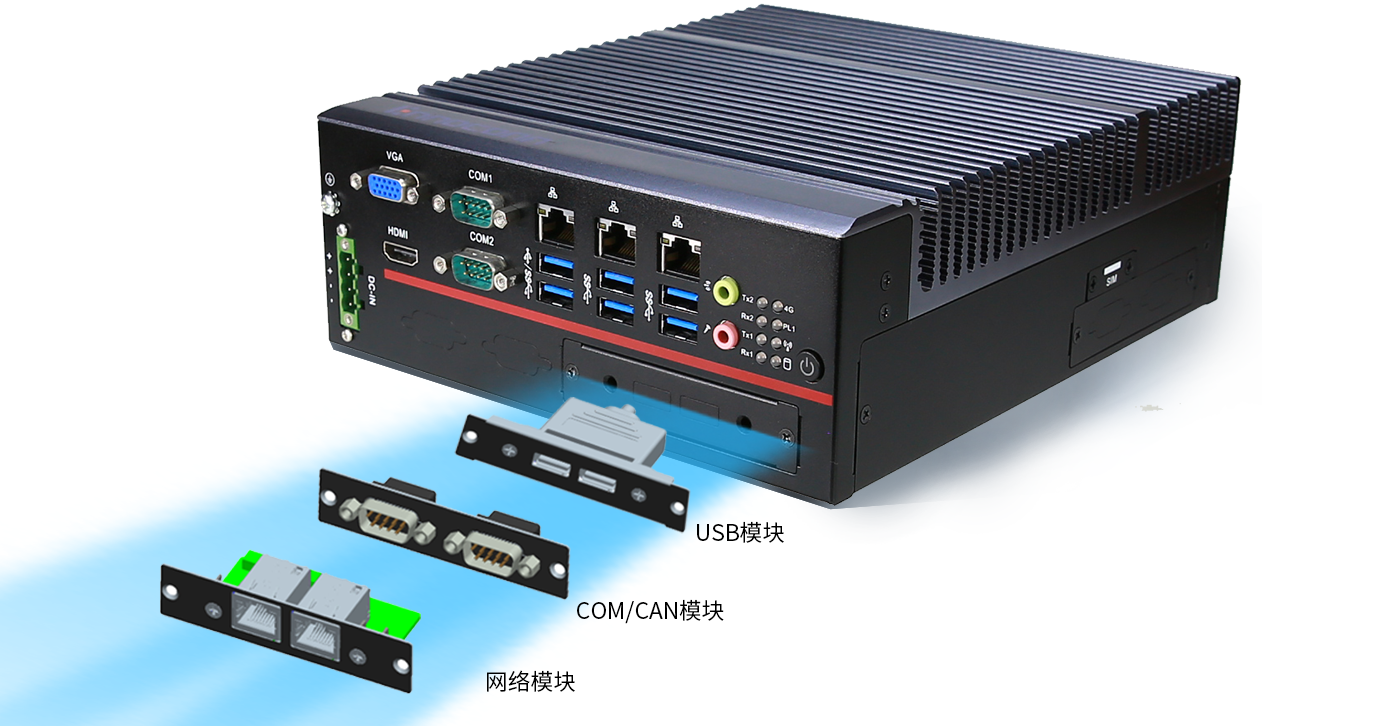

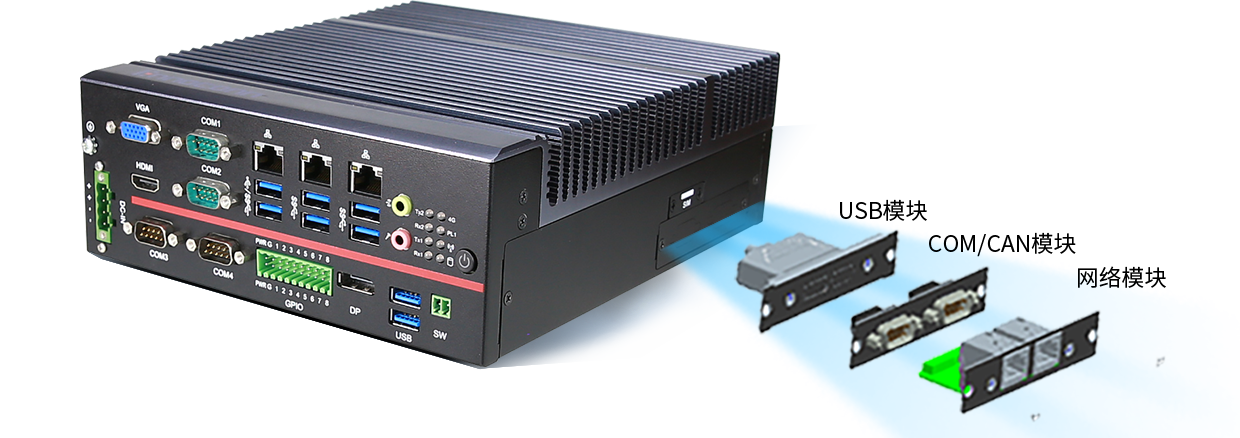

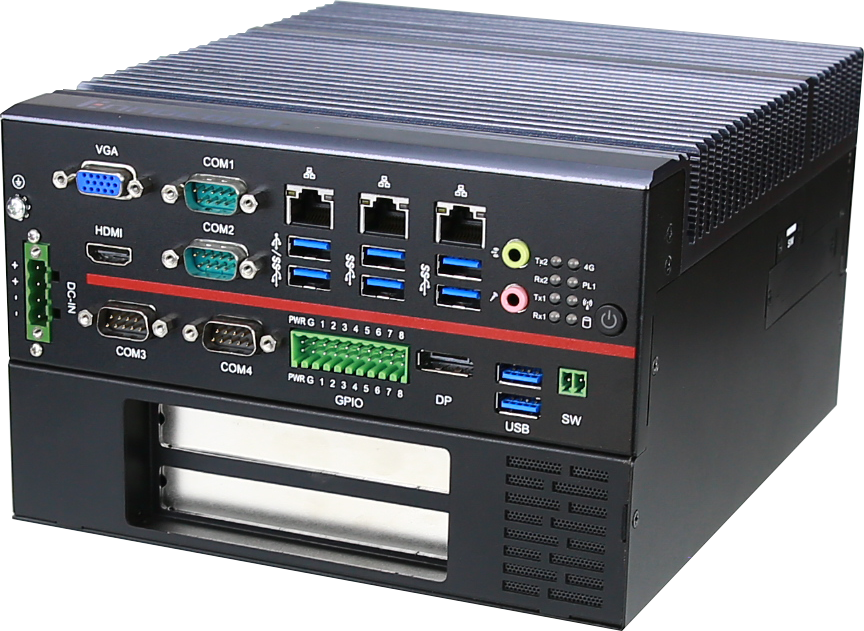

⬆️ CES-EQ17/EH11-D340侧边框支持o-Door模块扩展

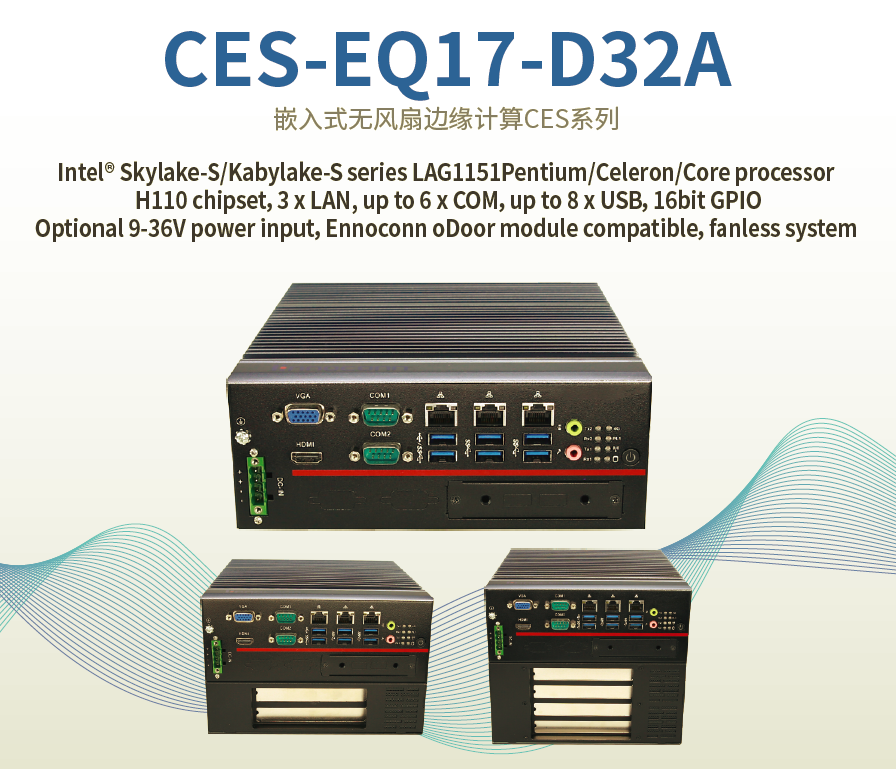

⬆️ CES-EQ17/EH11-D32A
前面框&侧边框支持o-Door模块扩展

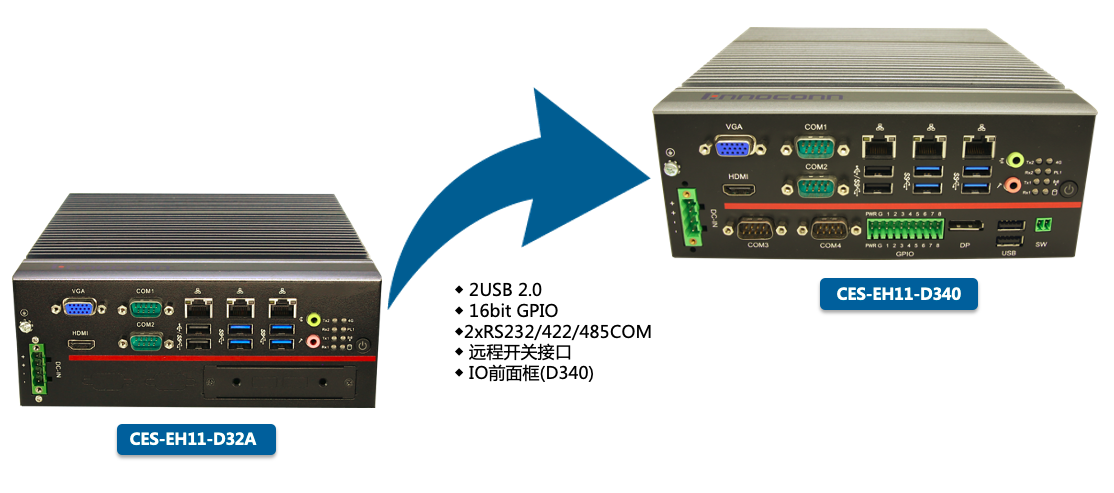

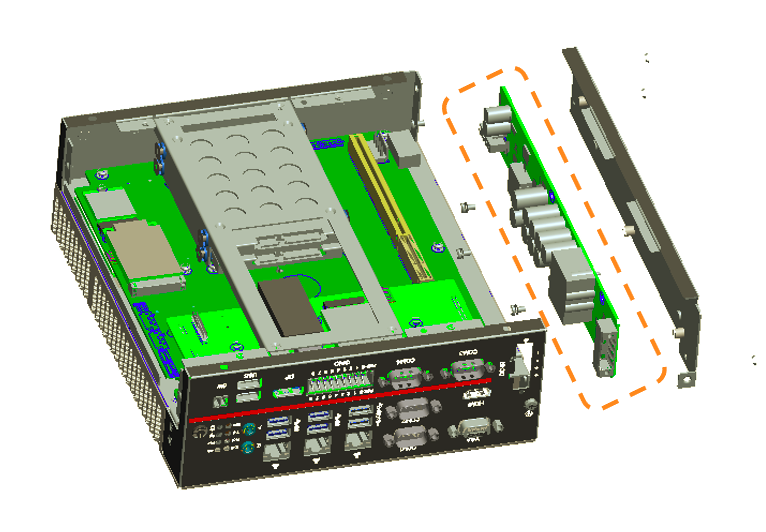

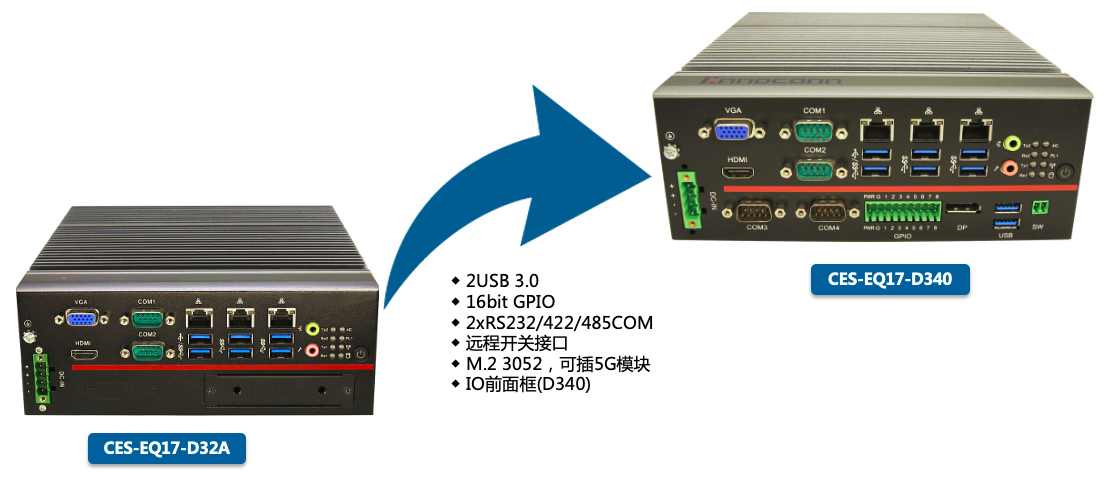

前面板除了o-Door灵活扩展外，也可以灵活更换I/O模块，CES-EQ17/EH11-D32A增加I/O板和更换前面框可以扩展GPIO/COM/DP/5G等模块接口，满足用户对多种功能的需求。
支持宽压电源模块
宽压模块支持9-36VDC输入，最高功耗250W，使产品在长期轻负载下也具有极低的损耗
且嵌入式无风扇边缘计算CES-EQ17/EH11所有机型皆支持宽压电源模块扩展。

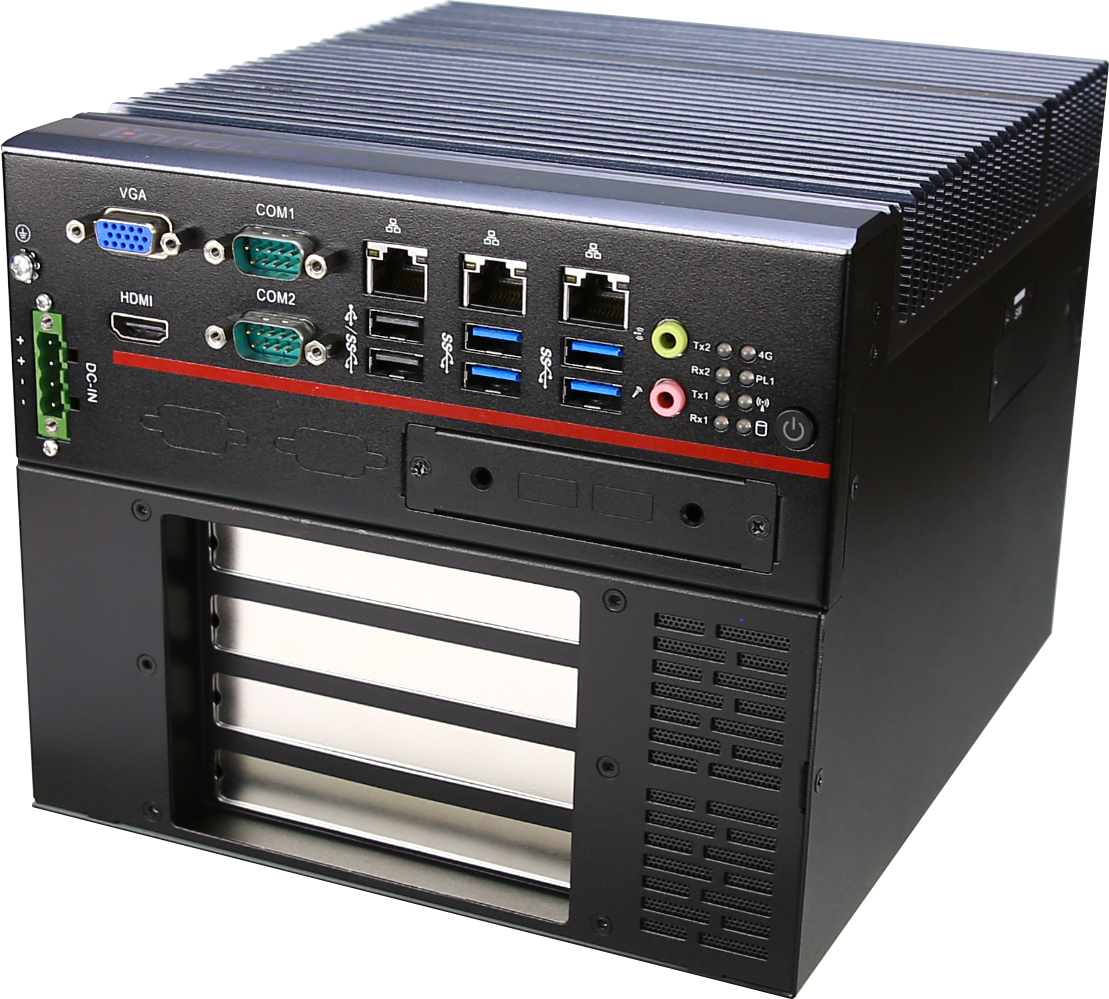

灵活扩展多种PCI/PCIe模块
可根据不同的客制化需求，进行2槽/4槽扩展实现多种功能性接口，嵌入式无风扇边缘计算CES-EQ17/EH11所有机型皆可适用。
2槽扩展模组：
◆PCIex16+PCIex4(CES-EQ17支持）
◆PCIex16+PCI(CES-EQ17/EH11支持）
◆PCIex16+PCIe x1(CES-EQ17/EH11支持）
◆2PCI(CES-EQ17/EH11支持）
4槽扩展模组：
◆PCIex16+3PCI(CES-EQ17/EH11支持）
◆PCIex16+2PCI+PCIex4(CES-EQ17支持）
机器视觉应用的场景相对复杂，要识别的物体类型也多，形状不规则、规律性不强，有时甚至很难用客观量作为识别的依据，对准确度和CPU处理速度要求都比较高。嵌入式无风扇边缘计算CES系列凭借高性能CPU、灵活配置、多插槽的应用、无风扇的宽温宽压等优势适用于运动控制、机器视觉等高效能复杂运算的领域。

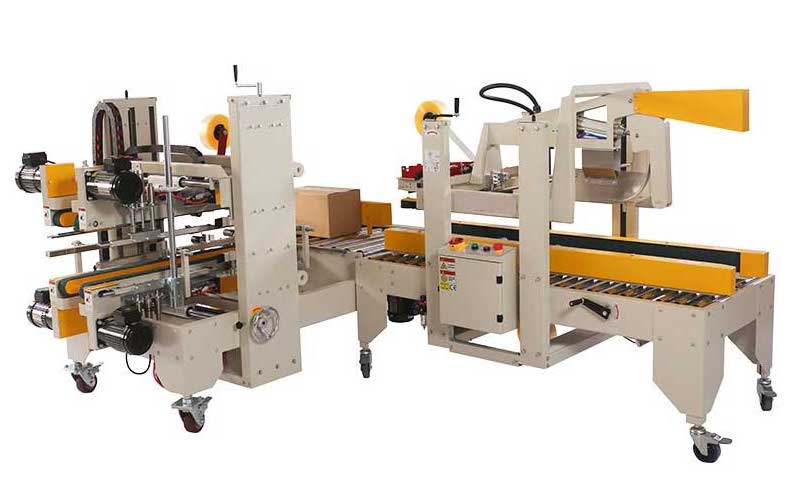

包装行业广泛应用的包装盒——天地盖。可进行自动化的流水线加工方式以及可定制设计其多种外形等优点，受到广大包装行业的青睐，而要做到高速、准确地生产，定位贴合是关键的一步。采用视觉动态跟踪机器人进行自动定位及贴合操作，可以很好的解决人手操作中贴合精度上的缺陷，而且贴合速度更快，重复性更好。
客户需求
◆高性能桌面级平台处理器
◆PCI/PCIE扩展POE网卡和运动控制卡
◆支持5G接口
◆支持多显示接口
◆支持9-36V宽压输入

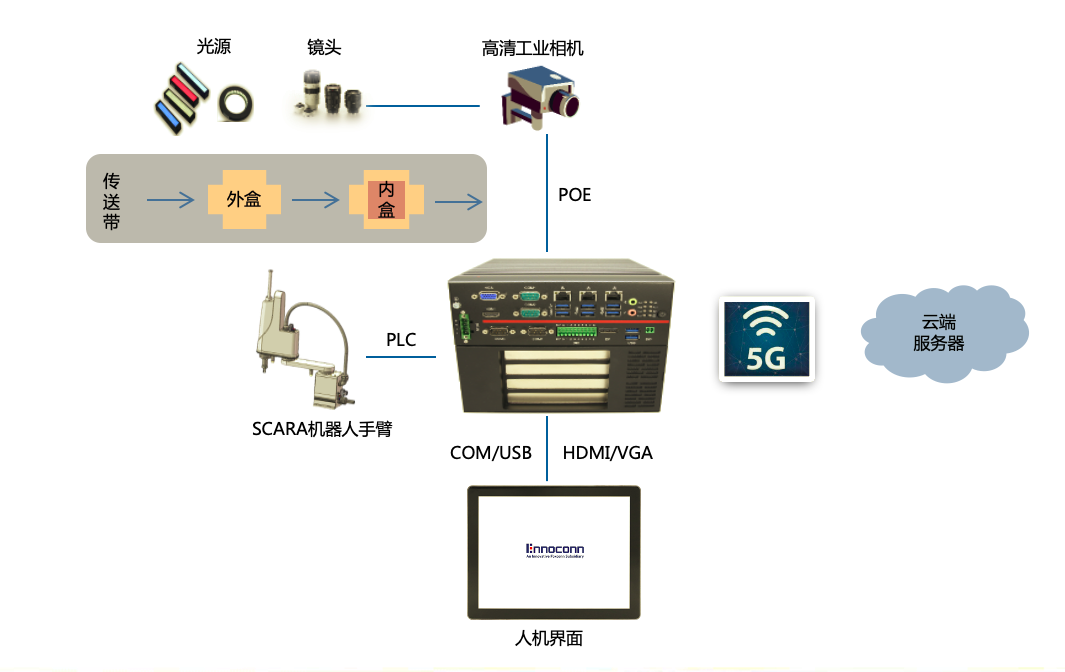

运行原理
◆纸盒通过自动飞达机构上胶传送到传送带上，传送带运动经过光电传感器最后停在拍照位；
◆机械手收到允许取料信号后到取料位抓取纸壳；
◆上位机接收到拍照信号后触发相机拍照识别面纸边缘，计算偏移角度和坐标并发送给机械手。机械手根据接收到的偏移坐标完成贴合动作；
◆在整个纸盒贴合过程，可以完整显示在人机交互界面，可快速切换视觉模板以及微调贴合位置补偿值，可实现机械手轨迹示教、路径规划、通讯测试，视觉直接控制机器人运行。
CES-EQ17产品特性
◆Q170芯片组，支持Sky Lake-S/Kaby Lake-S 6/7代CPU
◆支持3个千兆网口
◆可扩展9-36V宽压输入满足不同工业现场需求
◆支持PCIe x16+2PC+PCIe x4 扩展槽
◆支持VGA/HDMI多显示输出
桦汉科技提供丰富多样的嵌入式计算机产品可广泛运用于设备制造、工厂信息化、机器视觉等多种工业领域。为迎合快速多变的市场及客户需求，弥补嵌入式系统弹性不足的短板。
如您有任何疑问苏州桦汉热忱欢迎您的致电！
