新品速递|性能升级,全新ATX主板助力机器视觉高效应用!

  • 栏目:产品新闻

  • 发布时间:2022.04.21

  • 点击数:8195

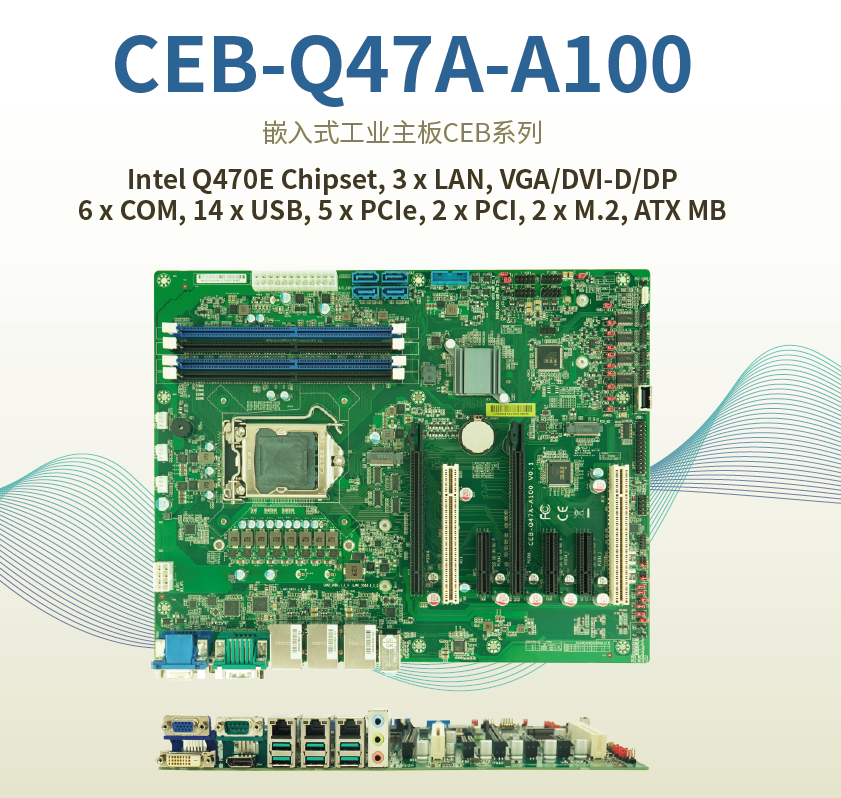

基于用户对嵌入式ATX工业主板的强烈需求,在CEB-Q37A-A100的基础上更新迭代,率先新推出业界领先、可搭载Intel®11代的全新高阶强大功率ATX工业级主板CEB-Q47A-A100。内建Intel Q470E Chipset芯片组,搭载Intel®10/11代酷睿i9/i7/i5/i3/奔腾®/赛扬®处理器,无与伦比的运算效能、多元连接接口与惊人的读写效能。是工业自动化和机器视觉以及更多密集运算应用领域的理想选择。

强大的运算能力,复杂运算全hold住

Intel®10/11代酷睿 i9/i7/i5/i3/奔腾®/赛扬®处理器,可支持到I9-11900K,Intel IOTG Group Chipset Q470E,拥有长达15年的生命周期,功耗最高支援到125W,支持intel vPro。适用于运动控制、机器视觉以及人工智能等高效能复杂运算的领域。



超强连接性,资源最优利用

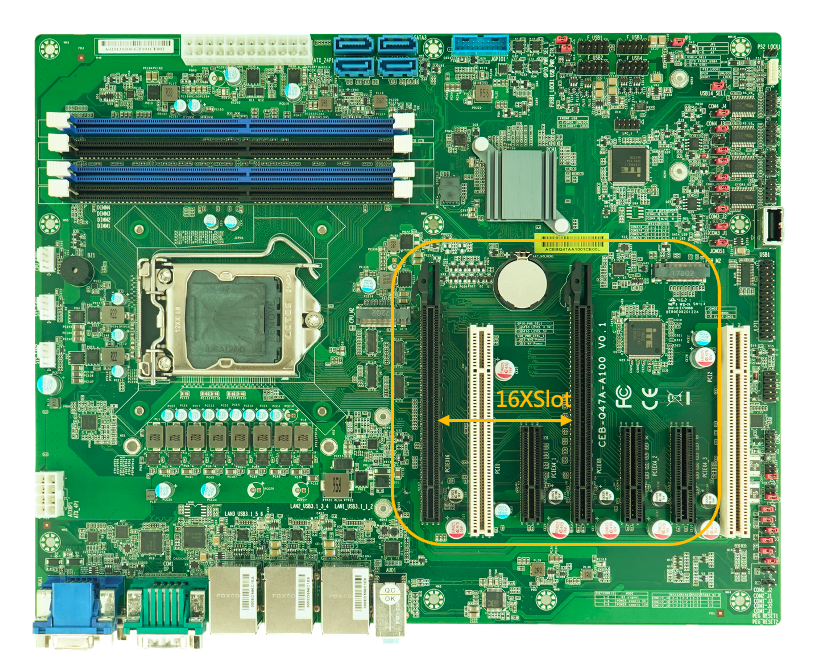

CEB-Q47A-A100具有丰富灵活的的连接性和扩展性,2个PCIE3.0x16 slot (1x16 or 2x8),3个PCIE3.0x4 slot,双16XSlot间距为2.5个槽位,支持类似于3080双显卡安装,高数据传输无压力,可接双显卡,尤其适用于图像处理,图像采集等应用领域。



三屏异显,卓越的图像处理能力

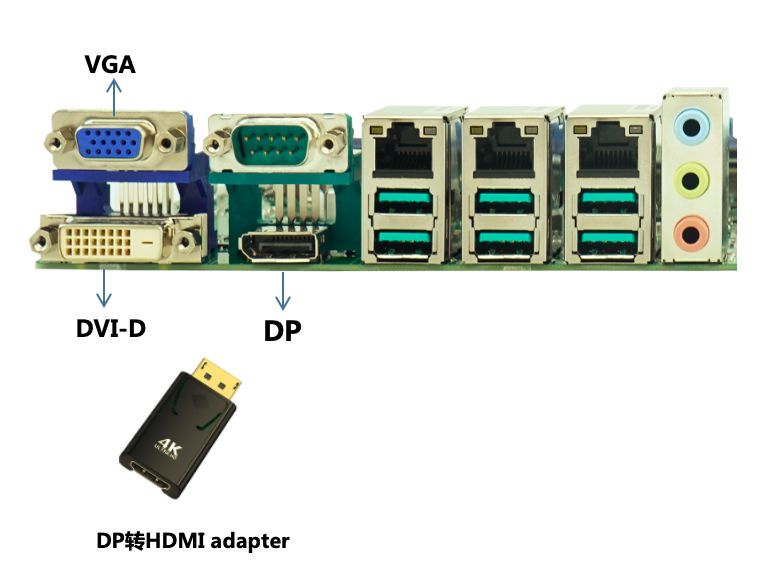

支持VGA+DVI-D+DP三屏独立显示,连接到不同的DP/HDMI/DVI显示器,可提供更卓越的显示能力和图像处理性能。

展现优异绝伦的高阶设计

CPU TDP 125W:CPU8相核心供电+2相核显供电,提供更大电流,最高支持125WTDP,同时向下兼容95W、65W、35W;用料扎实可靠(全固态电容),电压输出更稳定。



三个独立千兆网口

主板设计3个独立千兆网口(向下兼容百兆、十兆);Intel网络芯片性能稳定、可靠、传输无延迟,不丢包;支持IEEE1588-网络测量和控制系统的精密时钟同步协议标准满足各类行业应用需求。

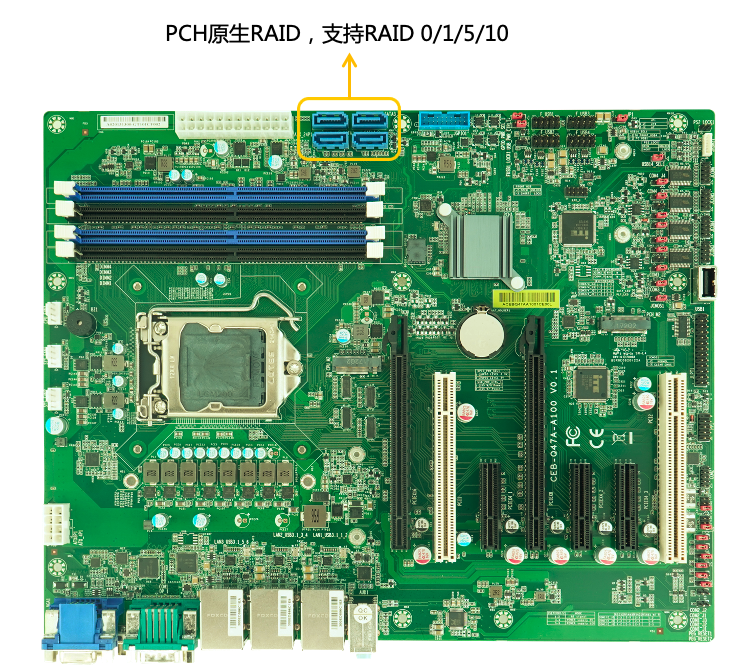

原生RAID

支持RAID 0/1/5/10 容量大;读写能力提升;兼顾速度的同时保证安全性。

通过配置丰富的外部接口,打造高度性能集成的产品方案,在稳定性、可靠性、功耗等维度上实现升级,是机器视觉领域的理想应用。

缺陷检测在产品的制造生产环节中发挥着极其重要作用。智能工业缺陷检测能够替代传统的人工检测,降低人为判断漏失,使得产品质量大幅提升的同时降低了工厂的人力成本。智能工艺缺陷检测技术可以检测点状、线状、面状的缺陷,更加快速的识别产品表面瑕疵缺陷,促进了企业工厂产品质量的生产与制造业智能自动化的发展。


客户需求

  • 高性能(CPUTDP最高到125W),高速率运行
  • 带6个以上扩展槽,以便增加图像数据采集卡
  • 支持多串口与采集模块通信u支持多种显示接口

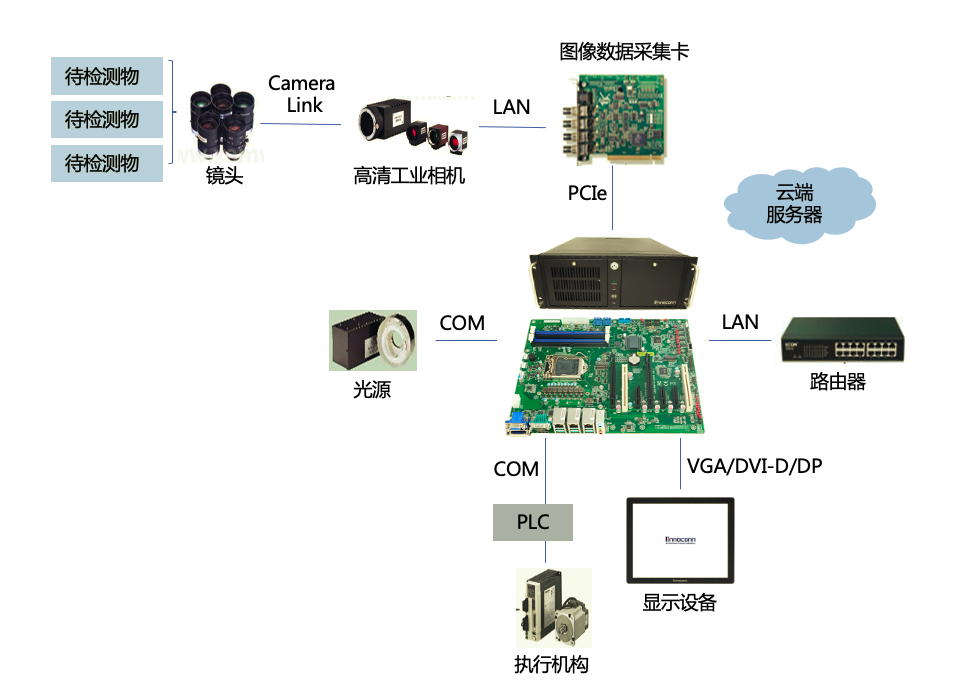

  • 通过CEB-Q47A-A100通过COM口控制传感器向PLC发送信号,计算被检测物移动到工业相机可采集位置;
  • 通过CEB-Q47A-A100 COM口对光源控制,PCIe扩展图像数据采集卡通过LAN/CameraLink 连接工业相机对被检测物进行数据采集;
  • 图像数据传输到CEB-Q47A,通过高性能台式机CPU平台进行分析处理,根据分析结果算法软件输出指令并通过COM口传输到PLC控制器上,OK产品直接放行,NG产品将会被挑选出来,相关数据会通过路由器迅速传输到云端实现数据实时交互;
  • 通过VGA/DVI-D/DP接口传输高清图像/视频显示。

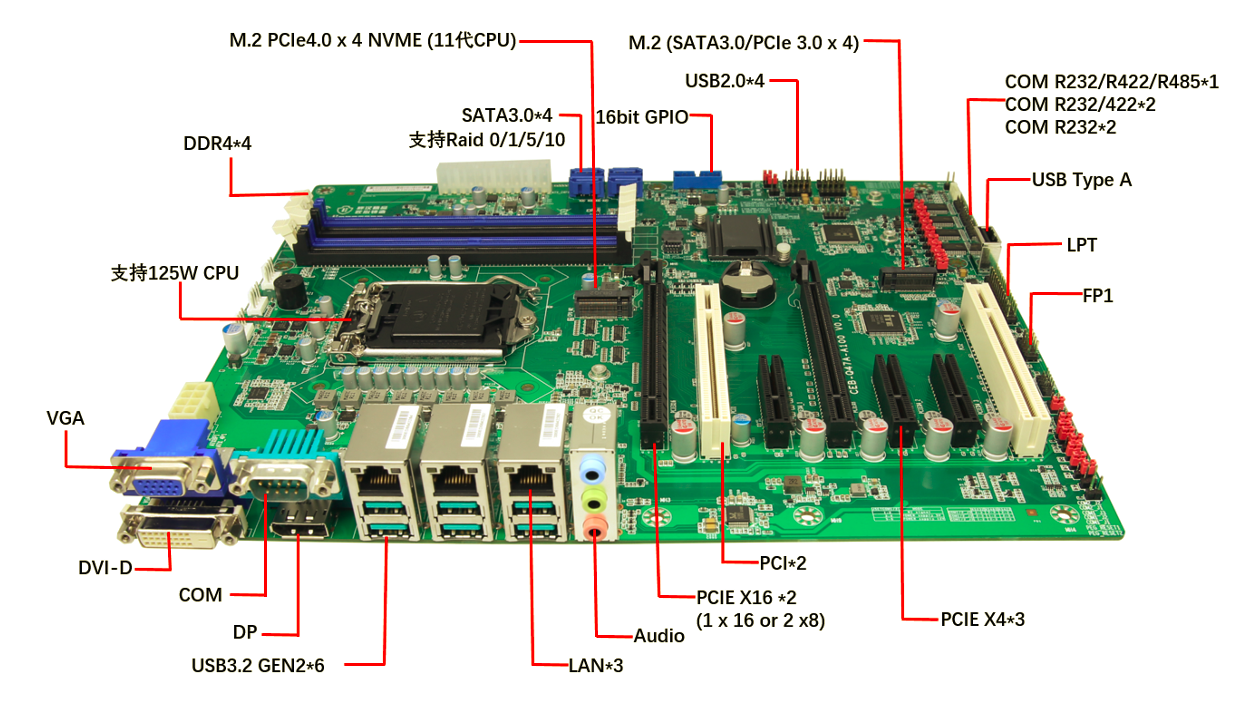

CEB-Q47A-A100特性:

  • Intel®10/11代酷睿 i9/i7/i5/i3/奔腾®/赛扬®处理器,功耗最高支援到125W,支持intel vPro
  • 双通道4插槽 DDR4 2400/2666/2933MHz,高达128GB
  • 支持VGA、DVI-D、DP三屏显示
  • 支持三Intel GbEs,USB3.2 gen1/2,16位GPIO
  • 支持4个SATA3.0,RAID0/1/5/10
  • 支持2个RS-232/422/485和2个RS232/485和2个RS232串联端口,5V/12V电压输出
  • 海岸线USB端口支援USB SR Pro技术
