重磅新品｜匠心品质 灵活扩展！桦汉CES-EQ67/EH61-DXXX系列惊艳亮相
-
栏目：产品新闻
-
发布时间：2024.01.04
-
点击数：5406
随着工业4.0的快速推进，以及AI、物联网、大数据等新一代信息技术的加速发展，市场对具备更高扩展性、稳固性与可靠性的工控机产品的需求日益增长。
桦汉科技全新推出CES-EQ67/EH61-DXXX扩展型工业电脑，搭载Intel® 12th/13th Core™ i 系列处理器，符合严格的工业产品规范，能够在高温、湿热、粉尘等严苛环境中保持连续、稳定的运行，适用于工业自动化、智能交通、设备控制、机器视觉、智能工厂等领域。
客户需求
客户为某知名品牌手机生产制造商，为实现自动化生产及稳定高效的产品检测，提出了以下需求：
- 无风扇工控机，7*24H稳定工作；
- 2个RS232；
- 4 个千兆网口，LAN需Intel I210芯片；
- 8路DIO功能接口，NPN模式，支持24V输入输出；
- USB3.0独立带宽设计，高速传输数据口；
解决方案
根据客户需求，桦汉提供了可实现多重扩展、支持4个Intel千兆网口的CES-EQ67-D420-8DIO作为手机测试站自动化检测解决方案。

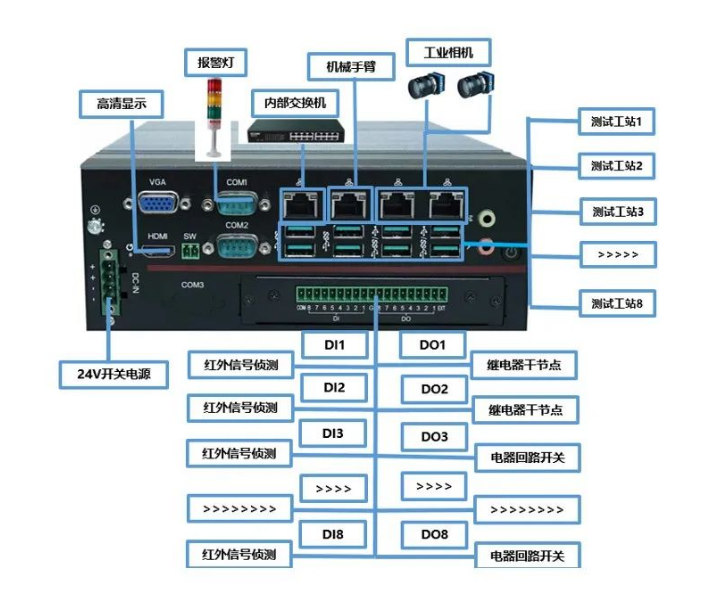

运行原理
- 机箱内部24V 开关电源给工控机供电；
- HDMI高清显示接口, 时时显示采集、检测数据；
- 通过LAN1口接交换机，串接各个设备端通信，上传检测数据；
- 通过LAN2口接PLC，EtherCat总线实时控制机械手臂；
- 通过LAN3/4接工业相机，当机械手臂抓取待测机到对应的测试站位时，此时测试站位上红外信号侦测到待测试机，同步将信息送到工控机；工控机通过相机拍照待测机条码，录入待测机SN信息，同步检测待测机外观是否有损伤；
- 待测机信息录入到内部系统后，通过DO接口驱动继电器开关吸合，推动气镑将测试数据线推动到待测机TypeC接口，此时工控机通过USB高速接口将待测机系统还原进去，同步测试待测机相关功能是否正常；
- 待测机测试PASS后，工控机触发继电器断开，移除待测机TypeC接口，完成测试；
- 当测试有不良及异常情况时，通过工控机上COM口给报警灯发送指令报警，提示作业人员过来处理。
产品特性
CES-EQ67/EH61-DXXX系列工控机支持双通道DDR5 4800, 整机最高可达64GB，满足大内存的产品应用需求。
1.oDoor模组技术
产品支持桦汉oDoor模组技术，丰富的标准化I/O接口模块让系统整机扩展更加灵活多变。
正面oDoor
CES-EH61/EQ67-D420可灵活更换3xCOM/2LAN/8DIO/CAN等IO模块；
CES-EQ67-D420可以灵活更换4LAN/4POE/IO模块；
侧面oDoor
CES-EH61/EQ67-D420可以灵活更换2xCOM/CAN/DP/GPIO等；
支持VGA和HDMI两种显示接口，可实现独立多显以及最高4K分辨率显示，可选配DP显示模组安装在侧面或者正面oDoor上实现三显需求。通过连接外部显示器，作业人员能实时监控和管理系统状态。

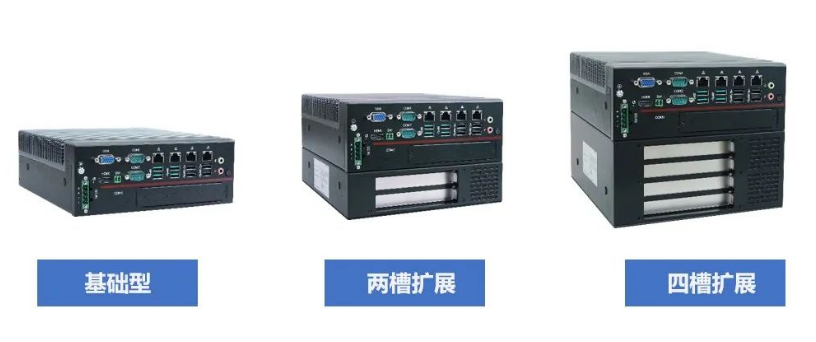

2.可实现多重扩展
CES-EQ67/EH61-DXXX系列提供丰富的扩展接口，包括多个USB端口、COM端口和LAN端口等，便于连接各种外部设备。支持Mini PCIe扩展槽以及M.2 2230插槽，用户可以根据需求添加3G/4G/5G/WIFI/CAN bus等通讯模块。

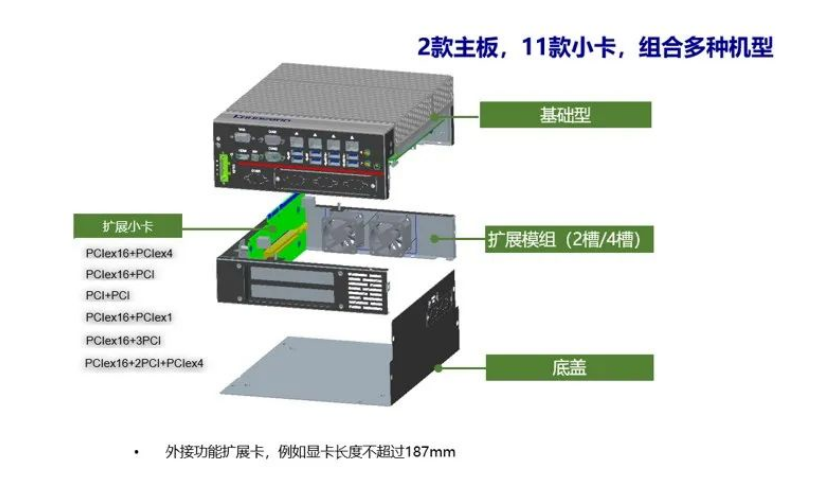

此外，两槽、四槽PCIe/PCI模组还可外接多种功能扩展卡，以满足用户在显卡、POE网卡、运动控制卡等方面的不同扩展需求。

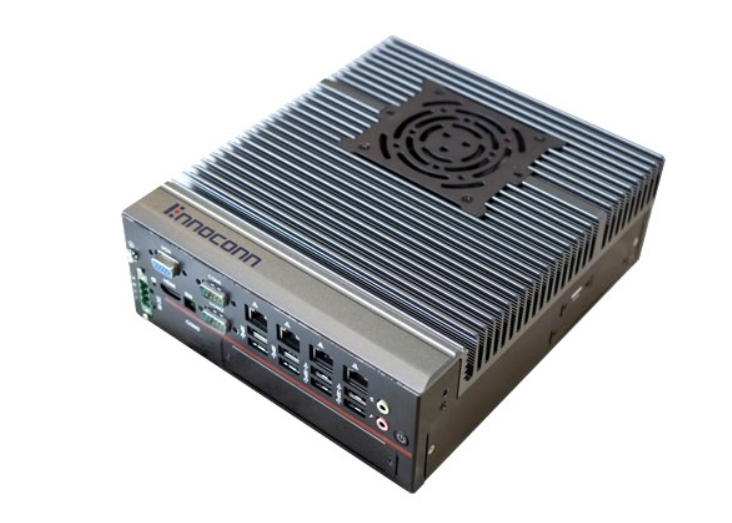

3.桦汉散热方案选配
当工控机安装在无风流密闭的高温环境下时，可选择桦汉嵌入式风扇设计，自带风扇对铝挤进行散热，满足产品在高温下使用需求。

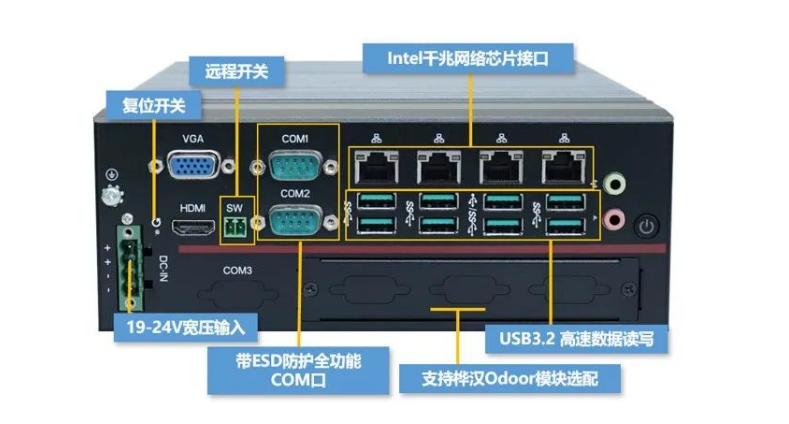

4.人性化的用户设计
为进一步满足客户的需求，CES-EQ67/EH61-DXXX系列还设计了复位开关和远程开关，当计算机运行程序出现死机、中断卡死时可通过复位开关重启计算机；同时，远程开关功能提高了操作的便捷性和效率。
作为一款工业级产品，CES-EQ67/EH61-DXXX系列经过了严格的抗冲击和振动测试，其出色的稳固性、优秀的性能表现和高度的安全可靠性，将成为工业领域的首选。
